一、 軟件簡介
光學設計軟件工具可以很好地幫助光學工程師開發一款鏡頭產品，然而光學工程師和光學加工商之間仍然是基于人與人的交互。這個部分是光學系統能夠?qū)崿F(xiàn)的最后一個主要障礙之一，因為它是基于個人的判斷，不是確定性的，并且在很大程度上依賴于人的經驗和談判。
PanDao是一款能夠滿足光學設計和光學制造的仿真軟件，它能夠?qū)崿F(xiàn)在設計階段，整個光學元件的預覽，并且考慮了與鏡頭有關的參數和成本，例如在制造中的耐久度等相關參數。因此，PanDao根據設計需求就會指定最佳的設計和制造鏈路，包括制造成本、定心定位成本，測試成本和鍍膜成本。
PanDao可以讀取ISO10110標準中描述的鏡頭參數和公差并考慮到360多種光學制造技術，以最低的成本，生成最優的制造鏈。因此，PanDao可以用于設計階段的成本影響分析，也可以用于優化供應鏈管理，例如確定最優供應商。

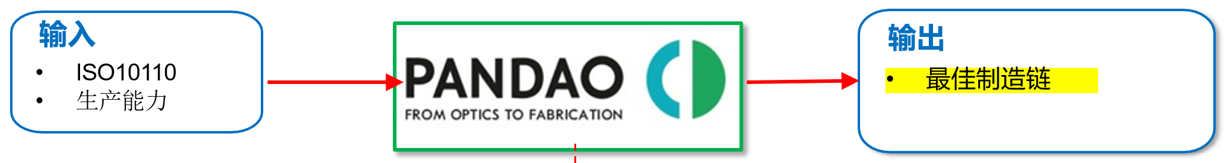

二、 工作原理
1) 輸入: 光學元件
• CodeV軟件導入接口
• Zemax軟件導入接口
• PanDao 技術圖紙導入接口
2) Pandao 操作:制定條款和條件
• 生產能力
• TRL級別
• 產量
• 薪資水平
3) 輸出:最佳制造鏈
• 所需要的加工技術
• 最佳制造鏈
• 最便宜的方法
• 最快的方法
• 制造風險評估
• 光學生命周期分析
三、 應用舉例
1. 專為光學設計師設計

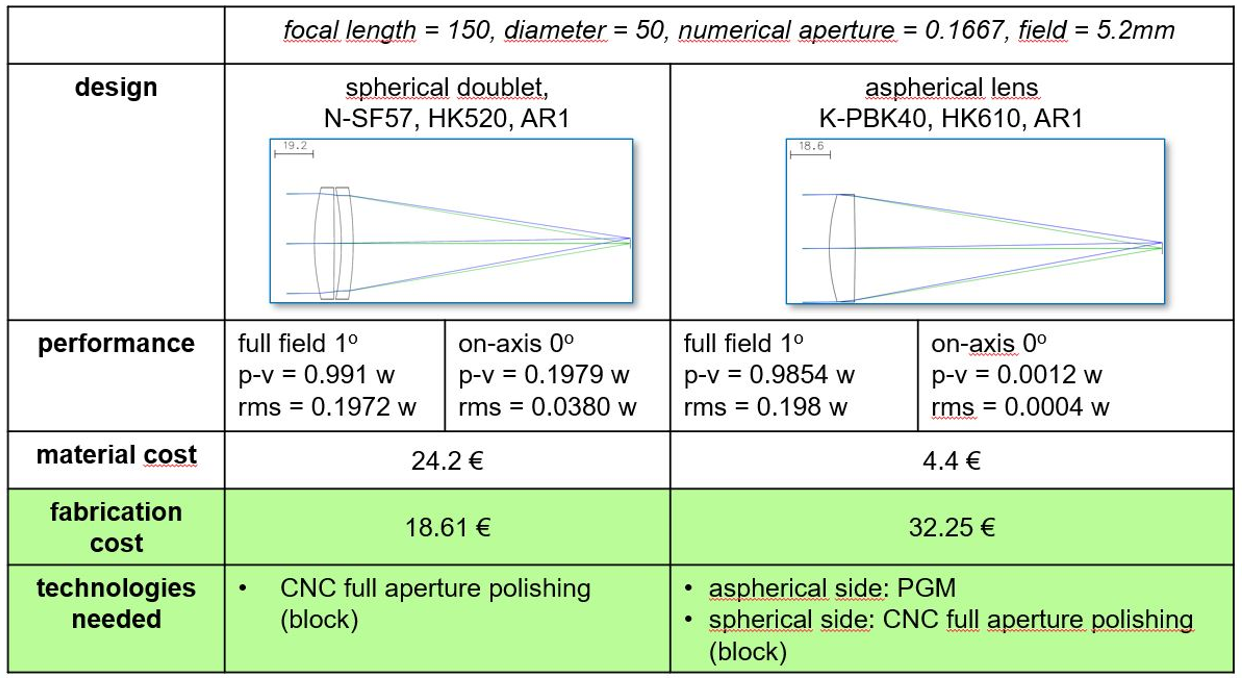

表格中綠色部分，顯示了PanDao分析結果。對于制造成本，非球面透鏡的成本比球面透鏡高1.7倍。但是如果考慮到材料成本，非球面解決方案的價格僅為球面透鏡的0.85倍。
在PanDao的幫助下，你可以決定哪種解決方案更好。這減少了其他部門的參與。這為您節省了大量的溝通和爭論時間。
2. 專為光學工程師設計
如果您的項目處于實施階段。您現在需要滿足客戶交付原型機。在這種情況下，您設計的元件的原型制造、質量和數量就必須按時完成。PanDao可以幫您確定最佳制造鏈（最低成本和最快速度）來支持您。

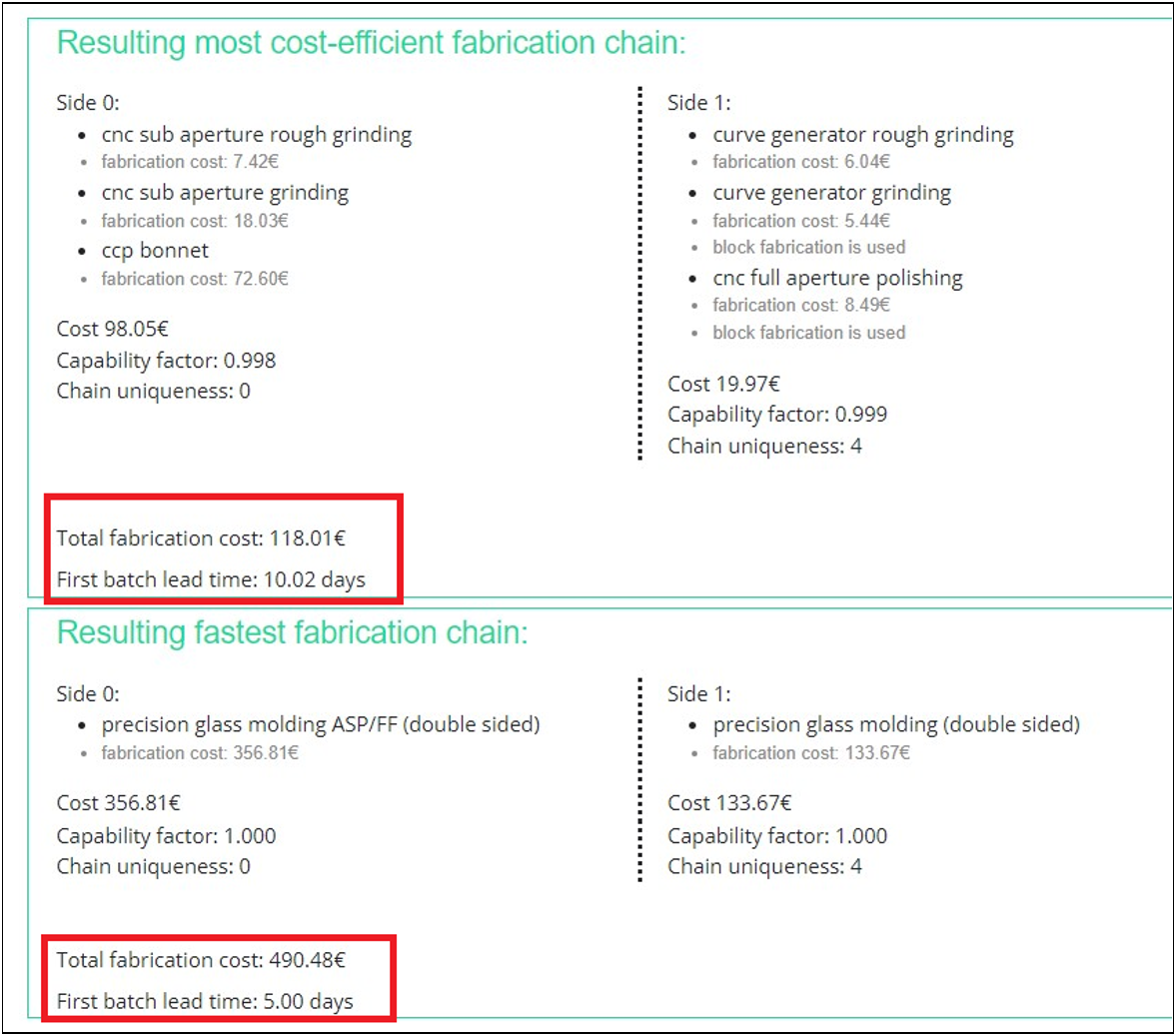

通過比較，最快的制造鏈路比最便宜的制造鏈快2倍。缺點是，他會導致4.16倍成本的增加。關于成本和速度的決定權在您手中。您需要快速做出原型機還是要最便宜的批量生產方案？PanDao可以幫您做出決定。而無需依賴供應商的建議。
3. 專為管理與控制而設計

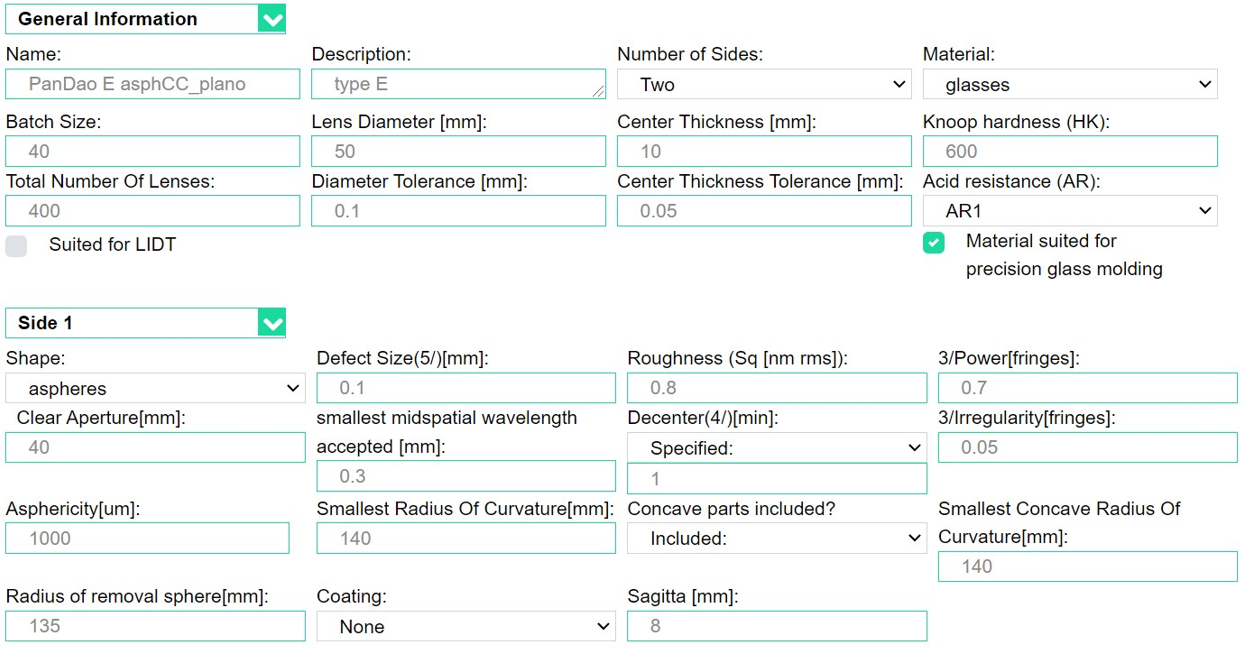

想象一下，您不太了解制造技術，您就必須想辦法知道您的設計是否可以使用這些技術進行制造。以高精度凸面非球面透鏡的設計為例：通過管理和控制，可以知道，PanDao表明離子束拋光是該鏡頭唯一可能的技術。
包含IBF技術的成本 不包含IBF技術，無法達到要求，無法制造
4. 專為采購經理設計
如果您的身份是采購經理，您的核心競爭力就是以最小的風險選擇最好的供應商，并給您相應產品最優惠的價格。這是一項艱巨的任務，在這里，有很大的潛力可以節省大量資金。

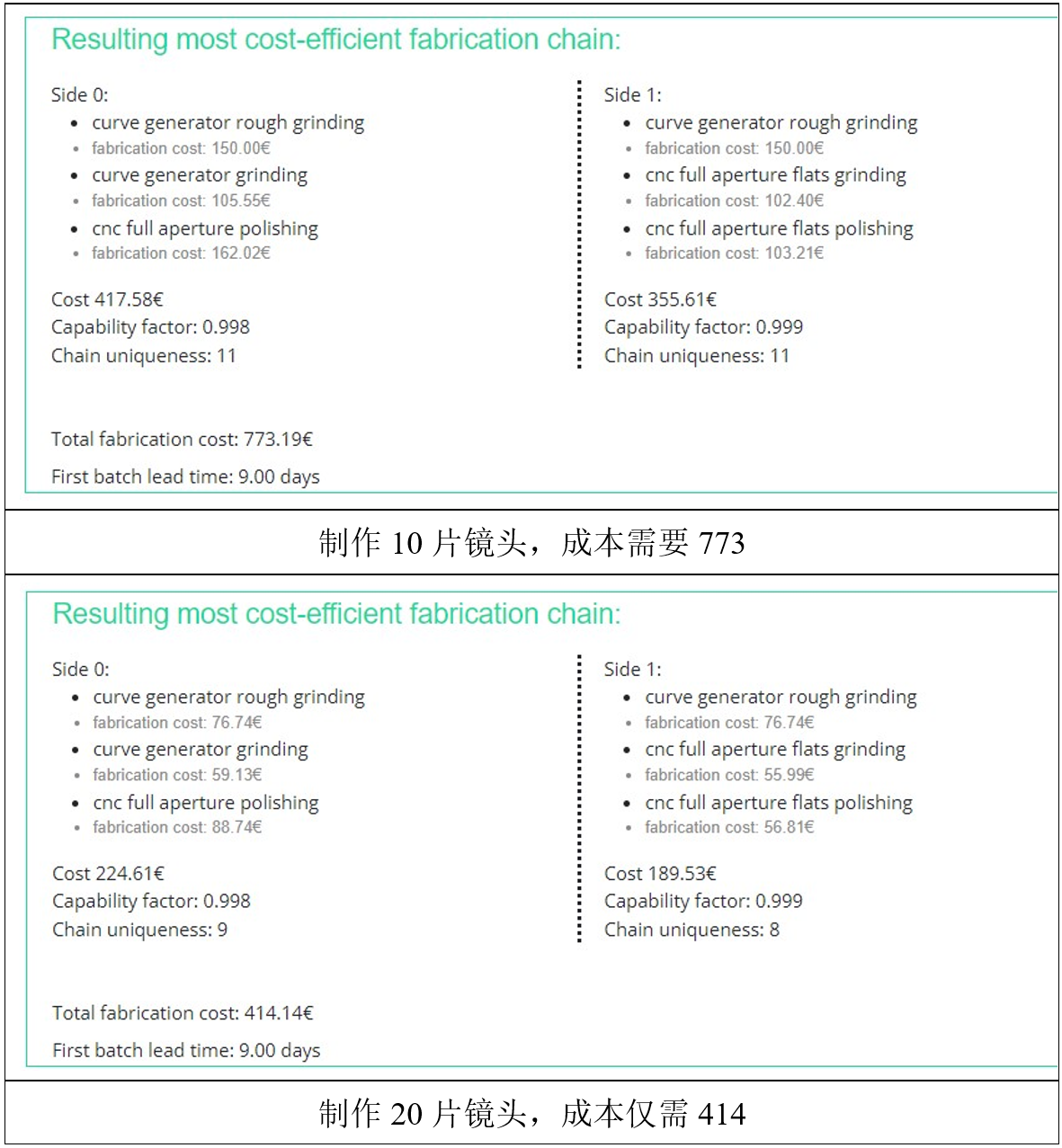

對于談判的價格和風險。您只需要單擊一下，PanDao就會告知您需要哪些技術和制造這些產品所需要的成本。如果您的供應商沒有合適的技術來完成加工，PanDao也會告訴您，這次加工，會因為供應商沒有合適的技術，而多花的成本。
此外，您還需要進行成本估算，這就使得您在談判價格時處于有利的位置。沒有PanDao，您就無法在現場談判期間，立即評估供應商關于成本的相關細節。
四、 PanDao的配置
PanDao主模塊包含了軟件的主要功能，另外還有可選套件和可選插件功能，并支持豐富的定制功能，可以豐富軟件功能以及為您展示的細節。

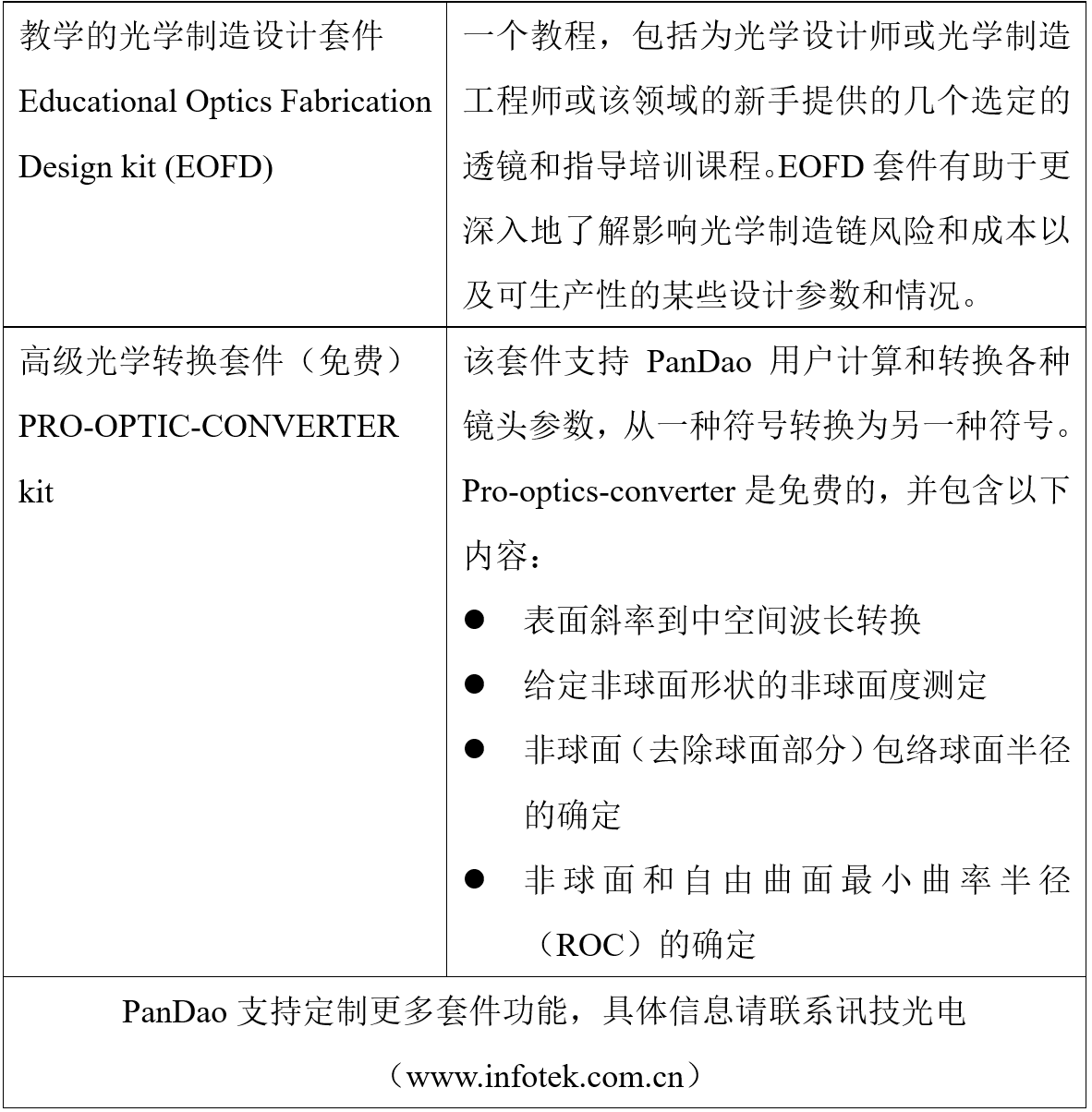

PanDao可以提供多種套件（PanDao add-on packages）
對于每個許可證，您可以向PanDao工具添加一些特殊插件。這些插件綁定到特定的許可證，并且直到它的許可證到期之前有效。

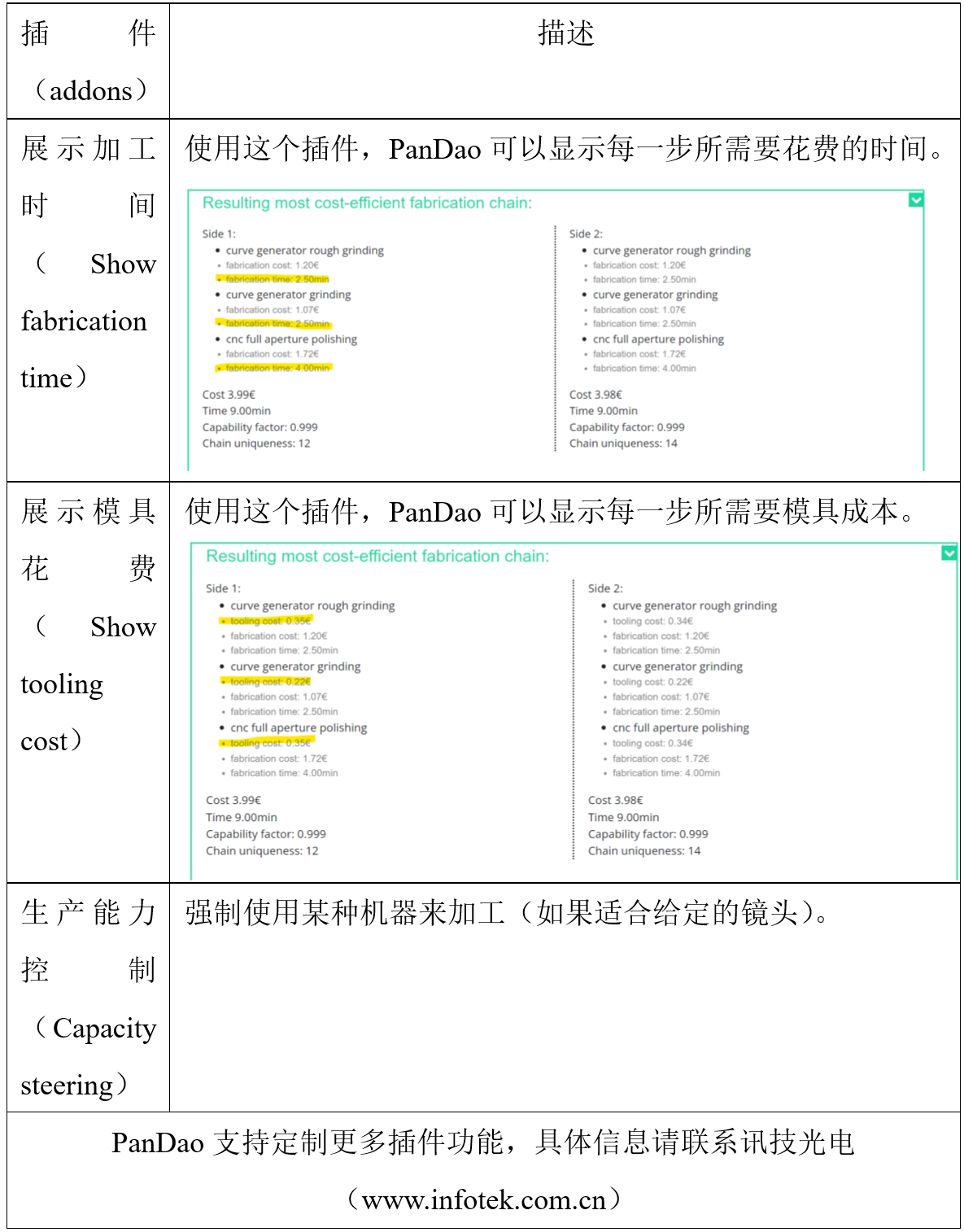

PanDao可以提供多種插件功能（PanDao add-on features）
五、 合作客戶群體：
PanDao的合作客戶群體非常廣泛，如Edmund，Carl Zeiss等
六、 常見Q&A
1. PanDao軟件的預估成本的準確性如何？
PanDao軟件可以確定完整和真實的制造成本。PanDao已通過蔡司、埃特蒙德光學、徠卡、Hensoldt（德國亨索爾特）和賽峰等領先光學行業客戶的驗證。
2. 軟件價格適用于中國地區嘛？是如何計算的
軟件里面包含了物理原理：PanDao以最小的成本和最小的風險確定光學元件的最佳制造鏈。
• PanDao是同類軟件中的第一款軟件。
• 與CodeV和Zemax有軟件接口，以便光學設計師可以參考PanDao軟件的結果。
• PanDao有如下優勢：
a) 通過30年的經驗（在工業和研究項目中的光學制造案例）獲得的一套完整的規則和效果；
b) PanDao及其合作伙伴（大學和行業）基于龐大數據云的驗證測試技術；
c) 智能創新的PanDao算法，將物理原理與制造性能相匹配，使超過360種光學制造技術與光學元件的70多個關鍵參數之間能夠進行交互，并最終以最小化成本和風險實現整個光學制造鏈的模擬和優化。
d) 對于不同地區的成本計算，可以根據對應地區的富裕程度，制造公司的經濟情況，薪資水平等進行計算。
3. 軟件的使用流程是怎么樣的？
軟件支持導入CodeV或者Zemax或者圖紙，讀取光學元件，然后單擊一下，軟件就會利用超過360種的光學制造技術，來構建最佳制造鏈路和結果（風險和成本最低），這些都是自動的。
|
