光學薄膜是指在光學元件或獨立基板上，制鍍上或涂布一層或多層介電質膜或金屬膜，從而改變光波傳遞特性，較為常見的光學薄膜器件有減反膜、高反膜、偏振膜、干涉濾光片、分光鏡等。我司提供較為全面的光學薄膜解決方案。
目錄
一、 膜系設計 2
二、 光學薄膜在鏡頭鬼像、雜散光中的仿真 4
三、 鍍膜加工項目承接 5
四、 光學薄膜測試設備與測量服務 7
五、 培訓與書籍 9
一、膜系設計
行業現狀與產品-膜系設計工具
現如今光學薄膜的設計主要依靠軟件實現，而訊技光電擁有多種全面的薄膜分析與設計軟件。這些膜系設計軟件，擁有完備的光學薄膜設計、分析、制造和故障排除的功能，可以提高光學鍍膜工程師的設計效率，從而最大限度降低制造成本。

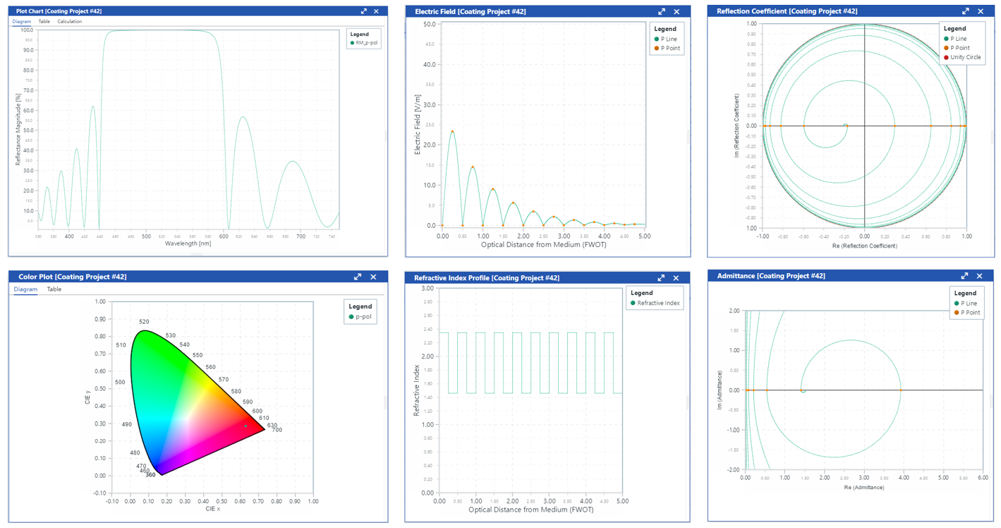

全面的薄膜分析功能

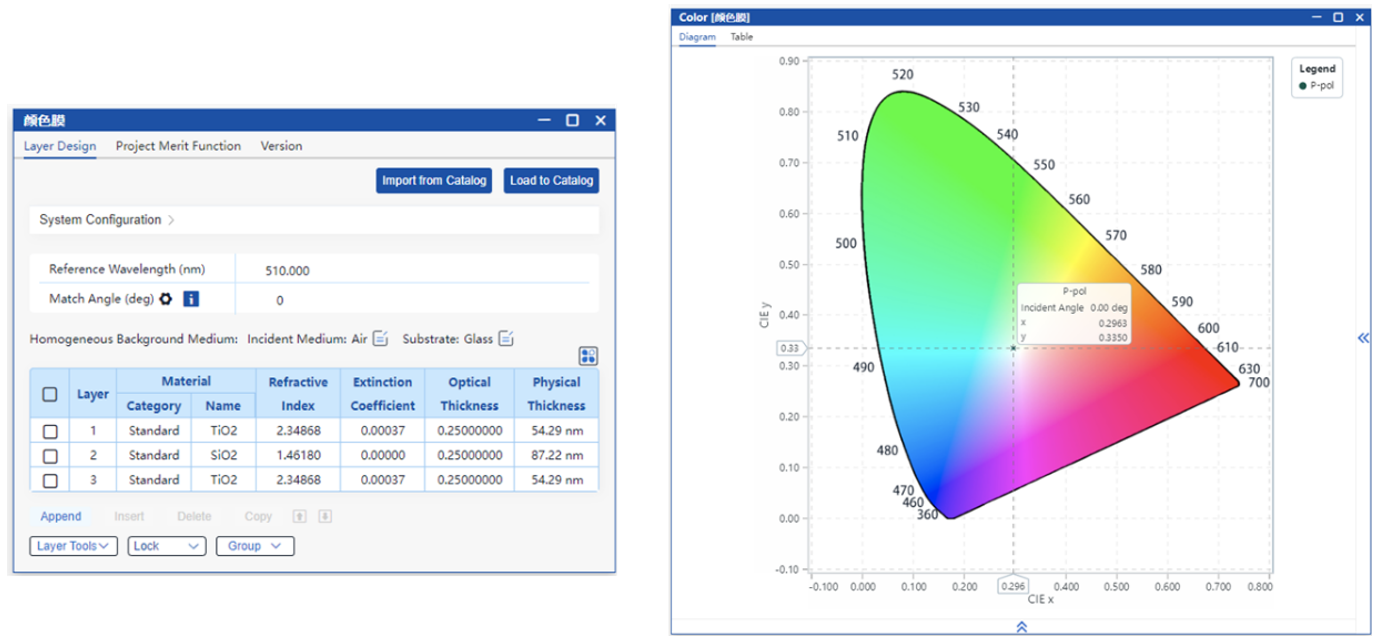

手機玻璃蓋板顏色膜仿真

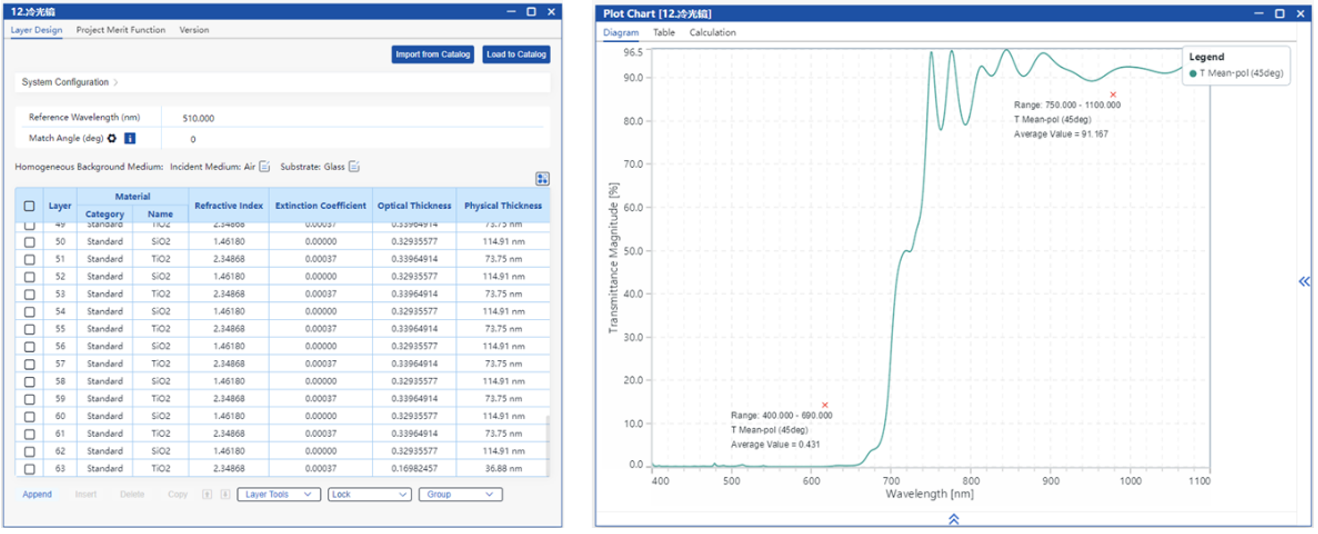

投影顯示中的冷光鏡膜系仿真

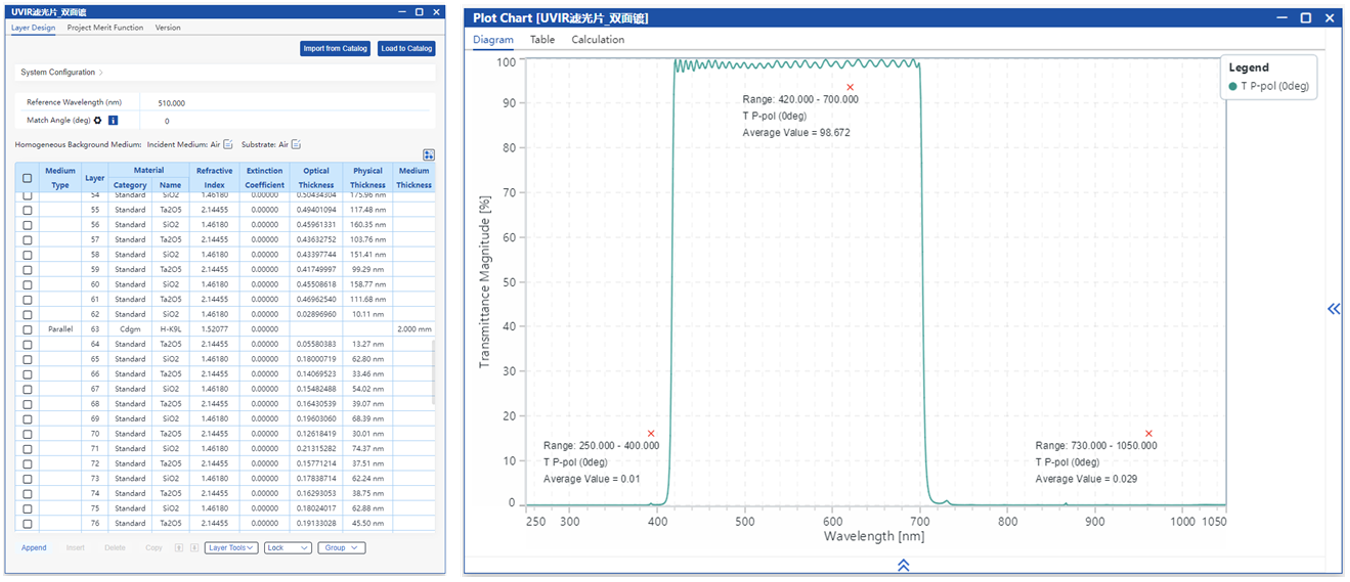

投影顯示中的隔紅外紫外濾光片仿真

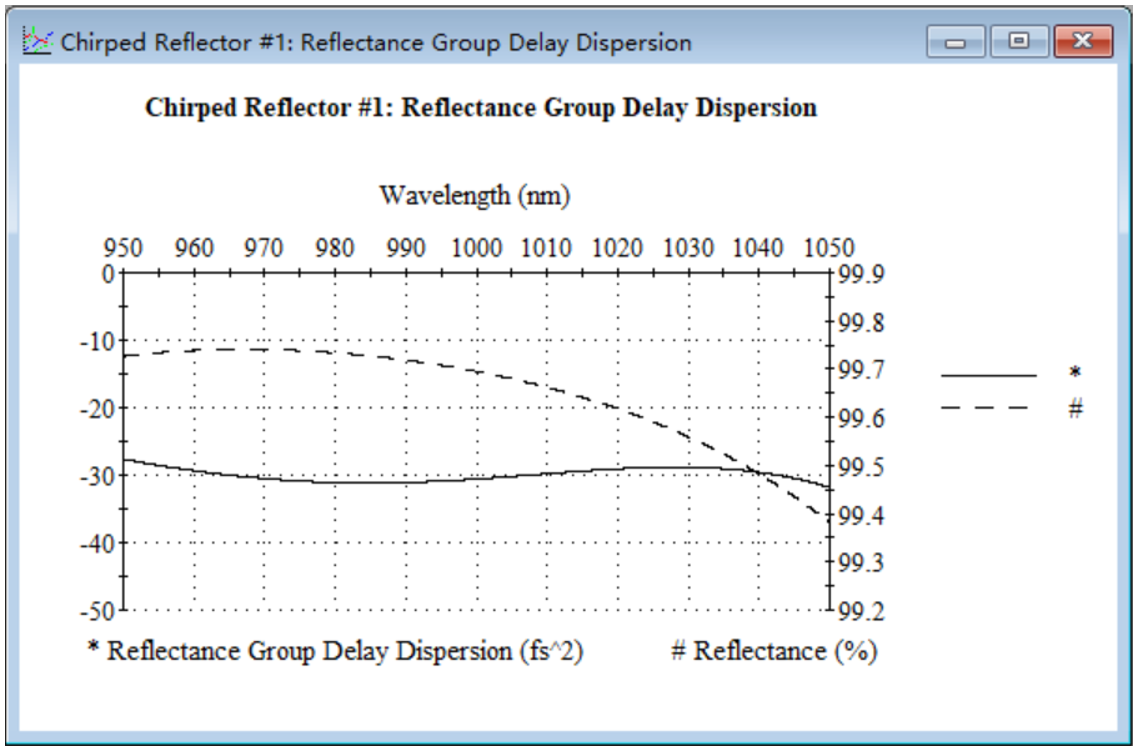

啁啾反射鏡

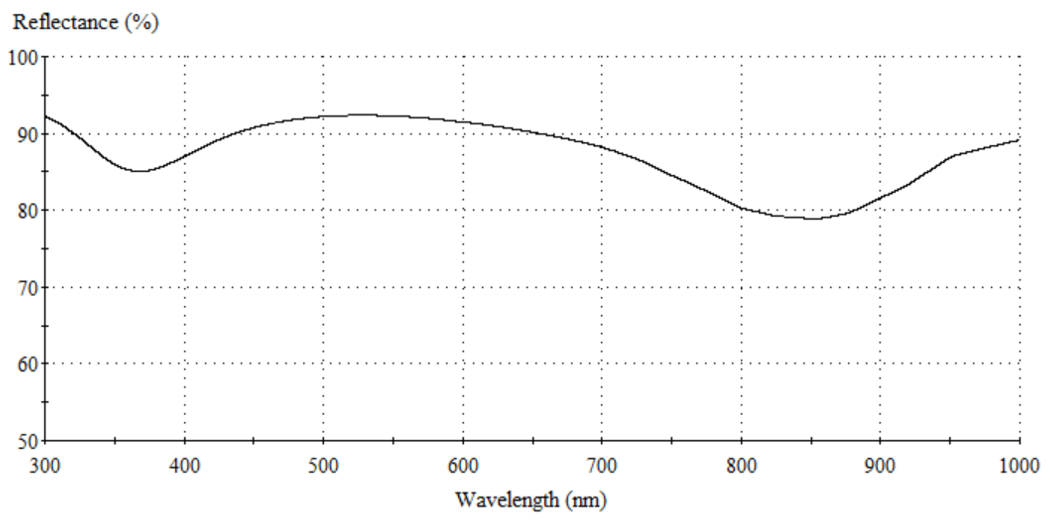

鋁反射鏡
二、光學薄膜在鏡頭鬼像、雜散光中的仿真
雜散光與鬼像會導致圖像中存在多余的光，從而降低成像的品質。對于探測系統來說，雜散光會降低系統的靈敏度。對于成像系統，可能會降低照片質量。對于投影系統，雜散光會在光束中產生不必要的亮斑。這些都會影響光學系統的性能。

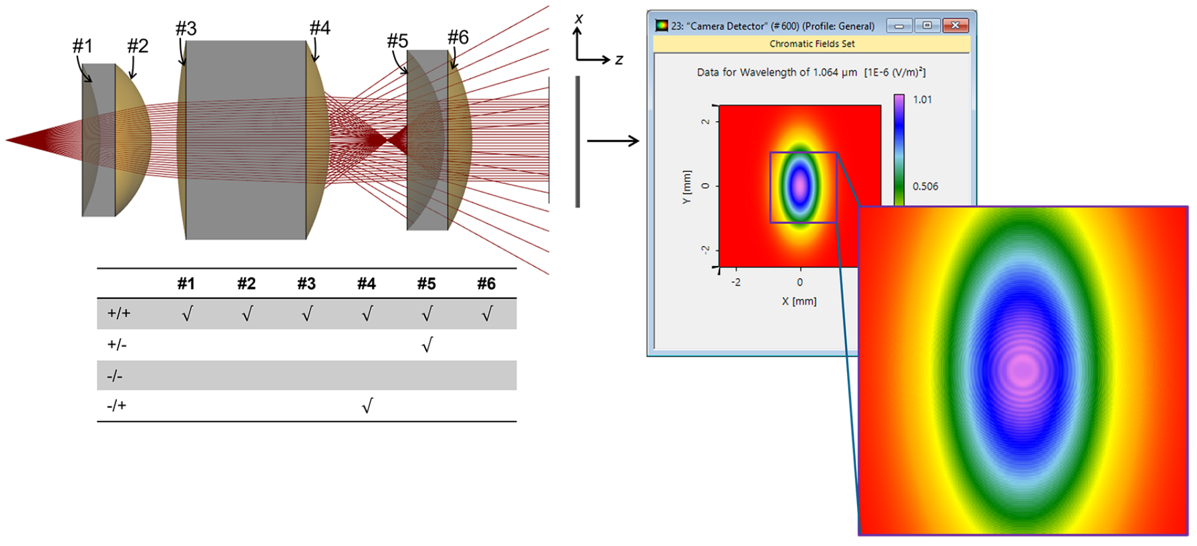

光學薄膜在光學鏡頭鬼像分析中的仿真

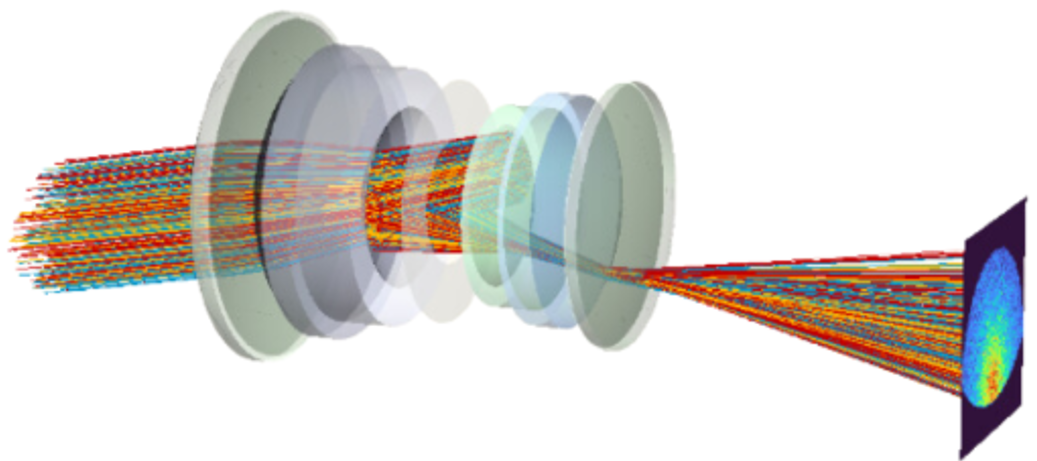

光學薄膜在包含雜散光的光機系統中的仿真
三、鍍膜加工項目承接
目前光學薄膜行業日趨成熟，但也逐漸細分化，多數鍍膜供應商專精于自己的領域。我司提供的是膜系設計到加工一條龍服務，對于有這類需求的客戶，您不必再苦苦尋找供應商，我們幫您解決。

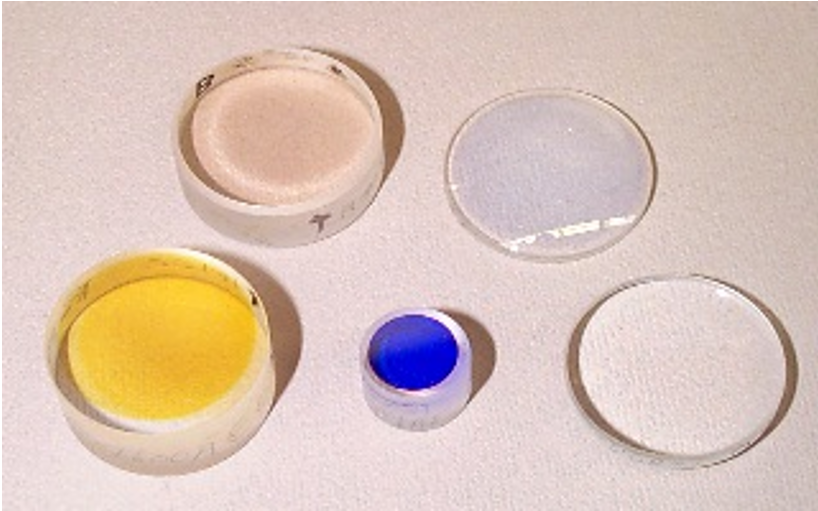

1）我司可以提供客制化的光學薄膜加工服務，可實現如抗反射薄膜，高反射薄膜，濾光片薄膜，斜入射薄膜等。

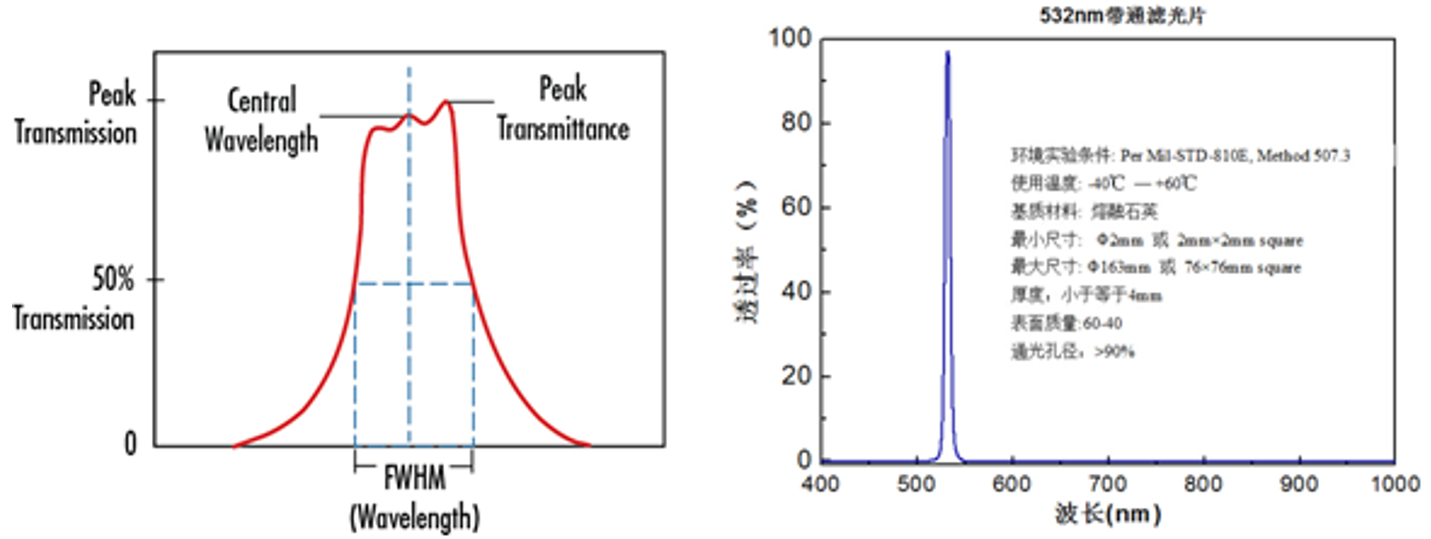

帶通濾光片

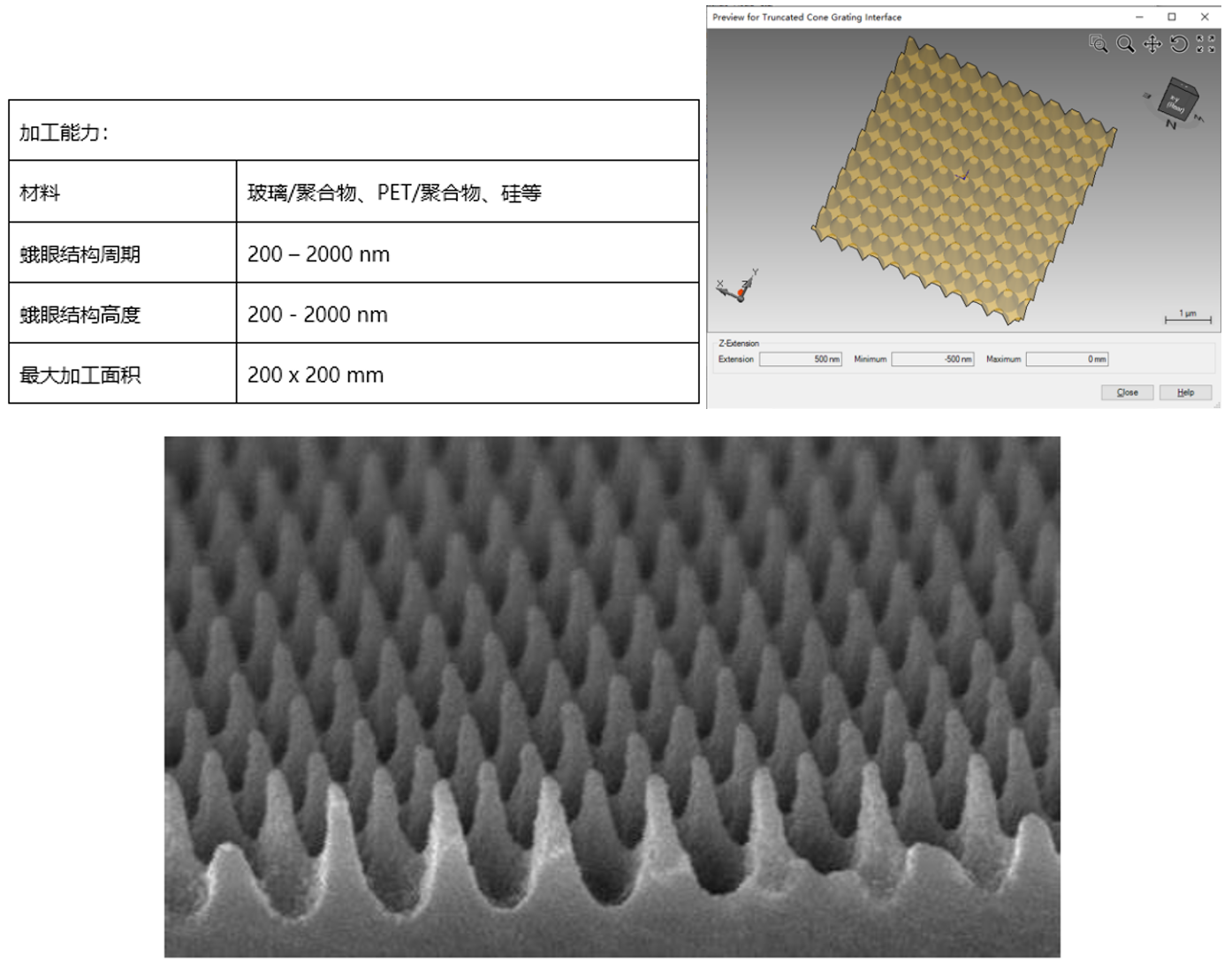

2）蛾眼減反結構設計與加工承接
目前，我們采用納米壓印技術，可以在玻璃或塑料膜表面制作大面積的蛾眼結構，實現減反效果。在可見光范圍內可以將材料表面的反射率降低到小于0.2%。在紅外波段，結合納米壓印和等離子刻蝕工藝，可以在硅表面加工蛾眼結構來減少其對紅外光的反射。
除了納米壓印技術外，訊技光電可以利用具有氣相沉積層和納米結構層相結合的技術，解決非常寬的光譜范圍和高入射角問題。根據需求我們可以優化該微納結構和膜層，使其適用于寬光譜范圍（300nm- 2500 nm）和入射角范圍（0° - 75°），并且可用于任何基材材料（包括塑料、玻璃和石英等）。
該技術解決方案具有以下特點：
• 通過低壓等離子體處理生成抗反射納米結構
• 對于斜入射光具有優異的抗反射性能
• 表面耐清潔
• 耐候性好，與傳統的抗反射涂層相比，不會因溫度變化而出現開裂
• 非常適合小尺寸光學鏡片和類似部件的大規模生產
• 是一種快速且具有成本效益的技術
除了抗反射外，還可實現以下功能：
• 超疏水或超親水（防霧特性）
• 高吸收性的黑色涂層
• 導電 / 抗靜電
四、光學薄膜測試設備與測量服務

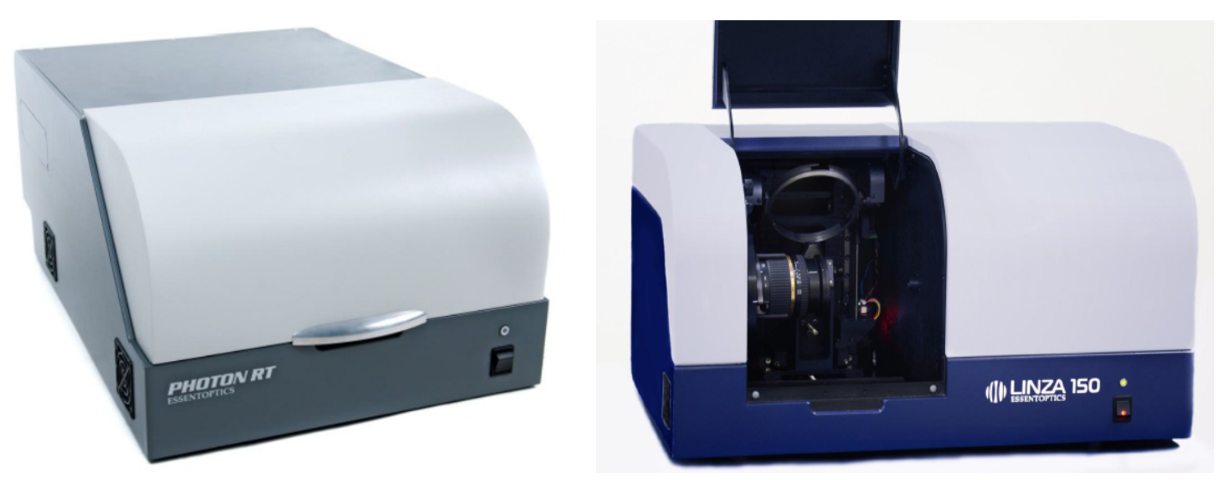

薄膜特性測試需要專業的設備，訊技光電提供專業的光譜儀，橢偏儀，分光光度計，膜厚測量?jī)x等，除此以外我們提供的測試能力有：
超寬光譜測量范圍（ 185-5200nm ）下，可測平板光學材料的光學薄膜特性：絕對反射率、絕對透過率、薄膜材料吸收率、光學密度；
透明/白透明以及所有半導體薄膜厚度及光學常數無損測量，
膜厚測量支持1nm-260um（取決于材料）
可對鏡頭組進行快速的軸上測試；
可對凹/凸面鏡的任意區域進行無人值守的軸上/軸外反射率測試；

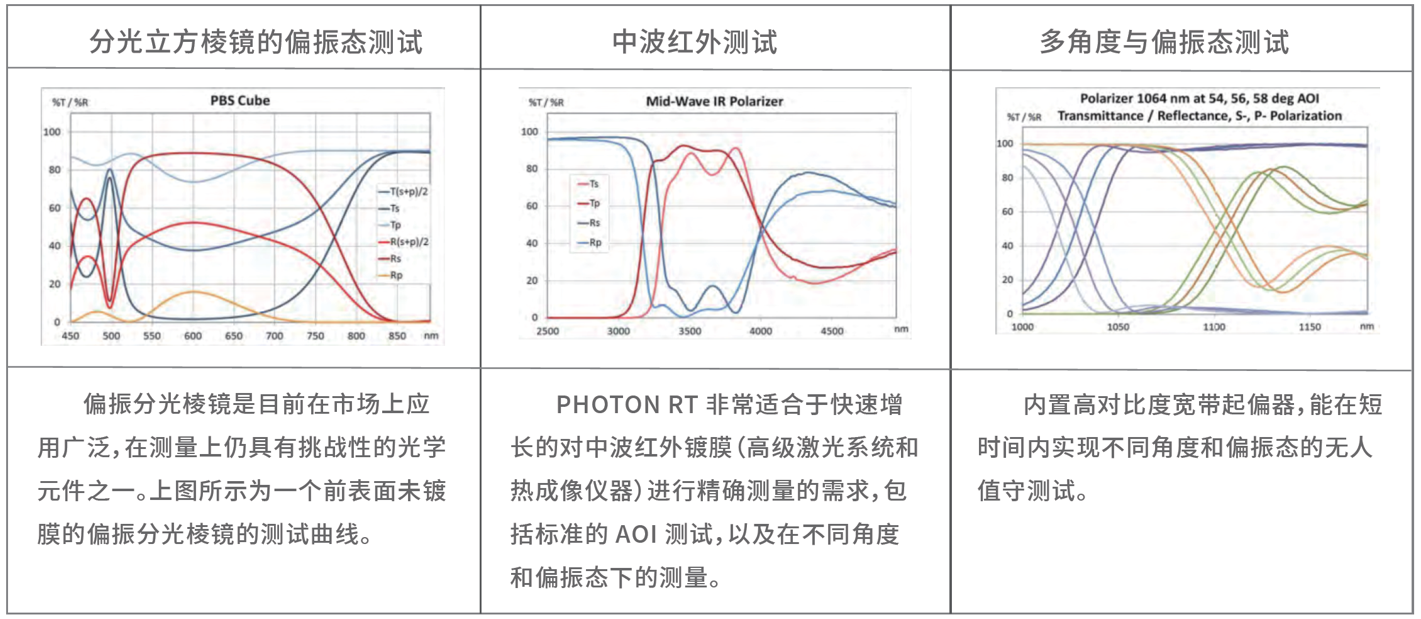

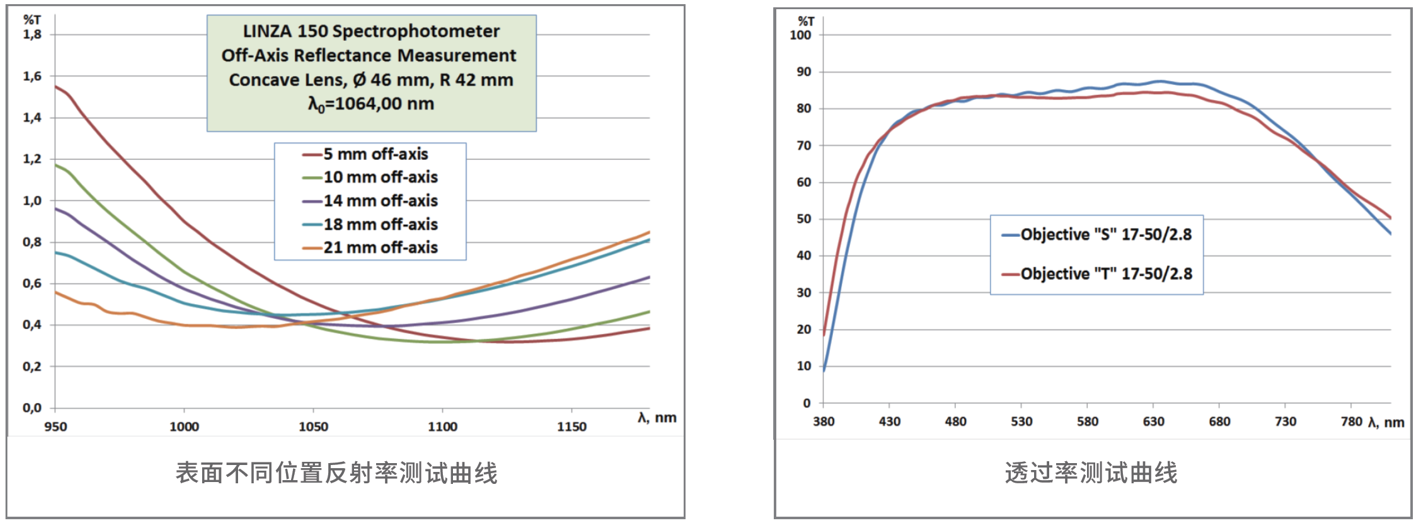

測試曲線示例1
測試曲線示例2

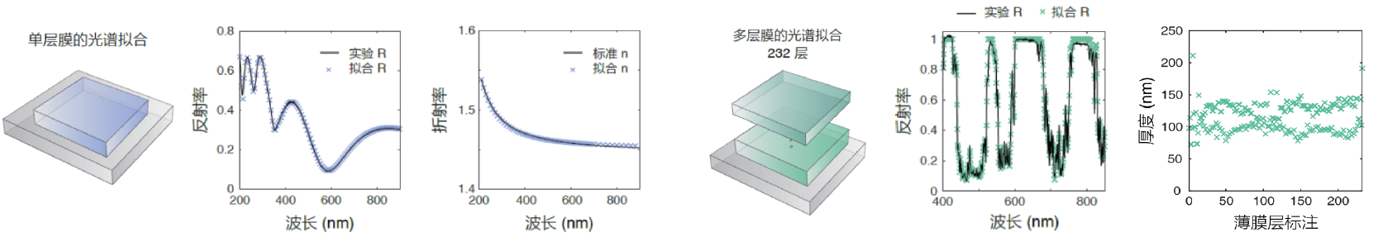

光學常數擬合

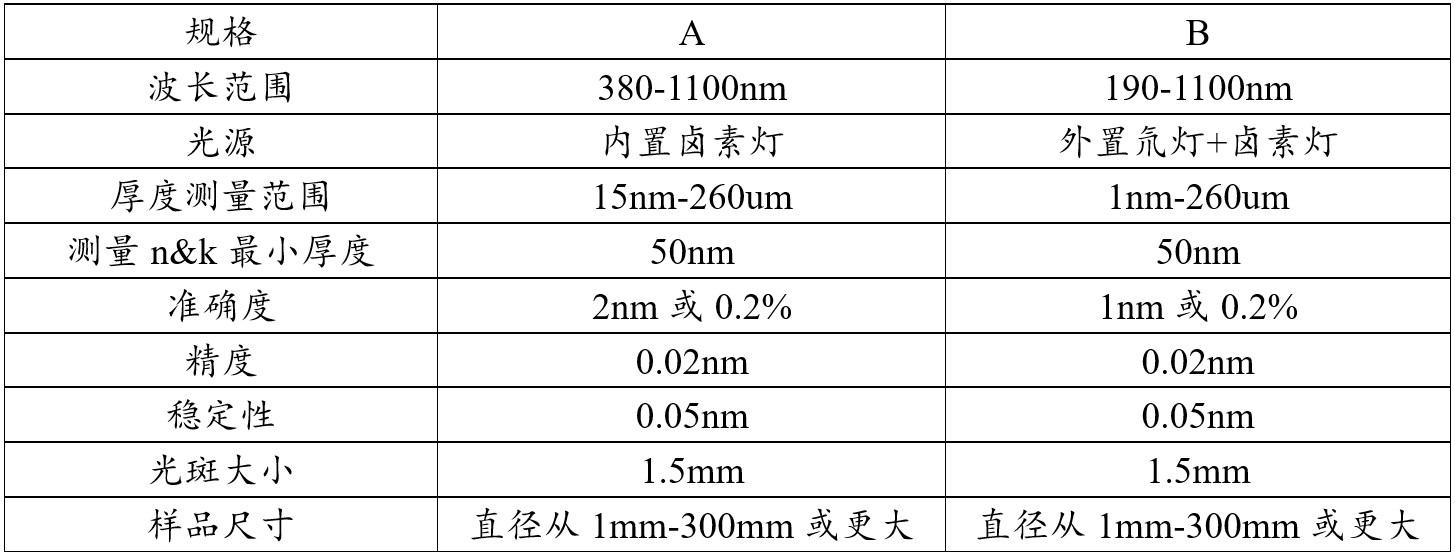

膜厚儀基本參數：
五、培訓與書籍
拓展業務-培訓與書籍
許多鍍膜行業的工程師，對于薄膜軟件不會使用，想要系統地學習一下（以新手工程師居多），或是想要更多地了解一些鍍膜工藝相關知識等。針對于此，我司提供了培訓課程以及書籍
1） 我司有線上Essential Macleod教學課程，同時我司每年都有多場鍍膜類的線下課程，會邀請鍍膜行業專家來參與授課，未來也會持續設置鍍膜類課程，幫助客戶學習Macleod軟件，了解鍍膜行業相關問題
2） 針對Essential Macleod的書籍我司目前在售有：《光學薄膜設計軟件Essential Macleod中文手冊》、《基于Essential Macleod軟件光學薄膜設計技術》
|
