VirtualLab Unity應用：可見光減反射膜

摘要

在本應用案例中，通過選用成熟的初始結構并對其厚度進行進一步優化，設計出一種在可見光波段具有優異減反射性能的鍍膜。

應用場景

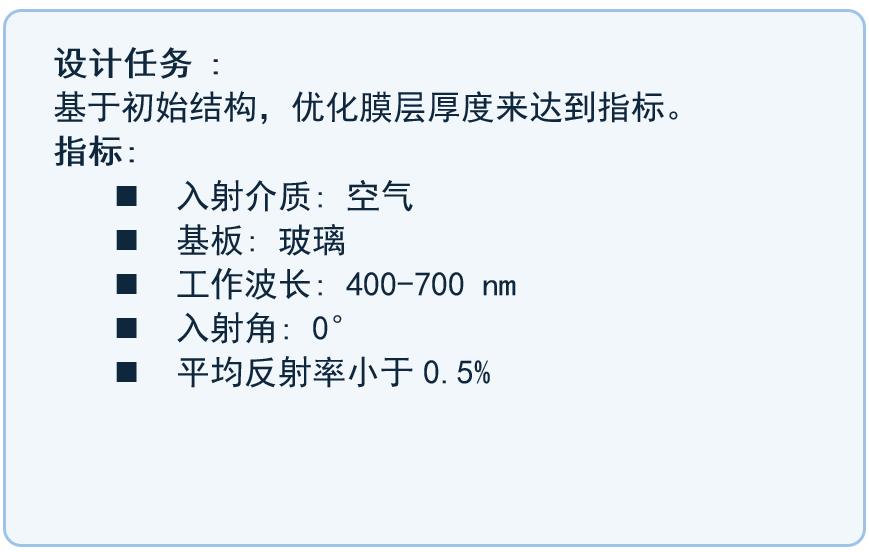

設計一個可見光減反射膜，通過優化初始結構的厚度，目標是在可見光范圍內0°入射條件下實現平均反射率低于0.5%。

設計結果

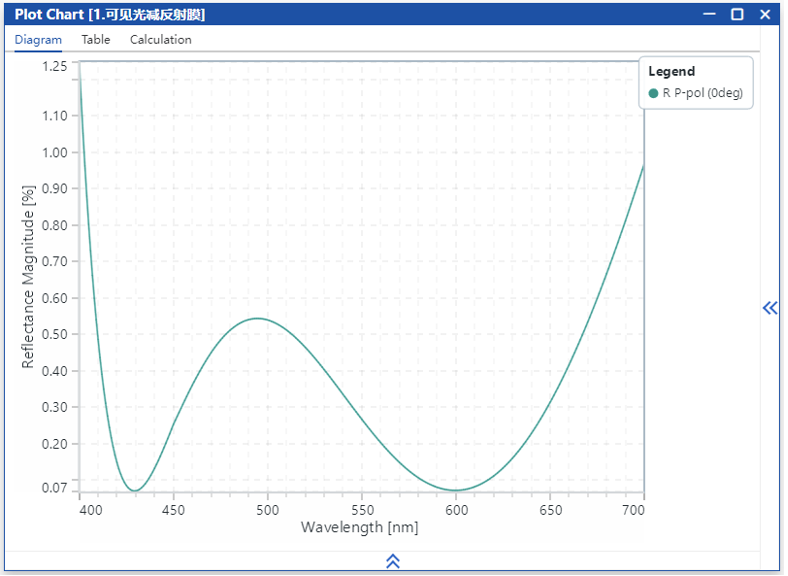

設計結果如圖所示，在可見光范圍內0°入射時平均反射率低于0.5%，滿足設計要求。

設計流程

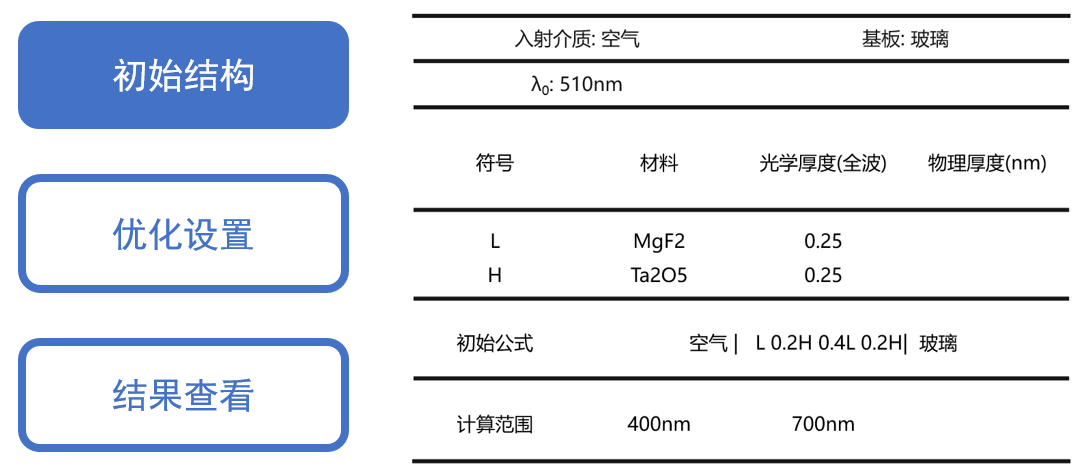

初始結構是一個四層的抗反射膜

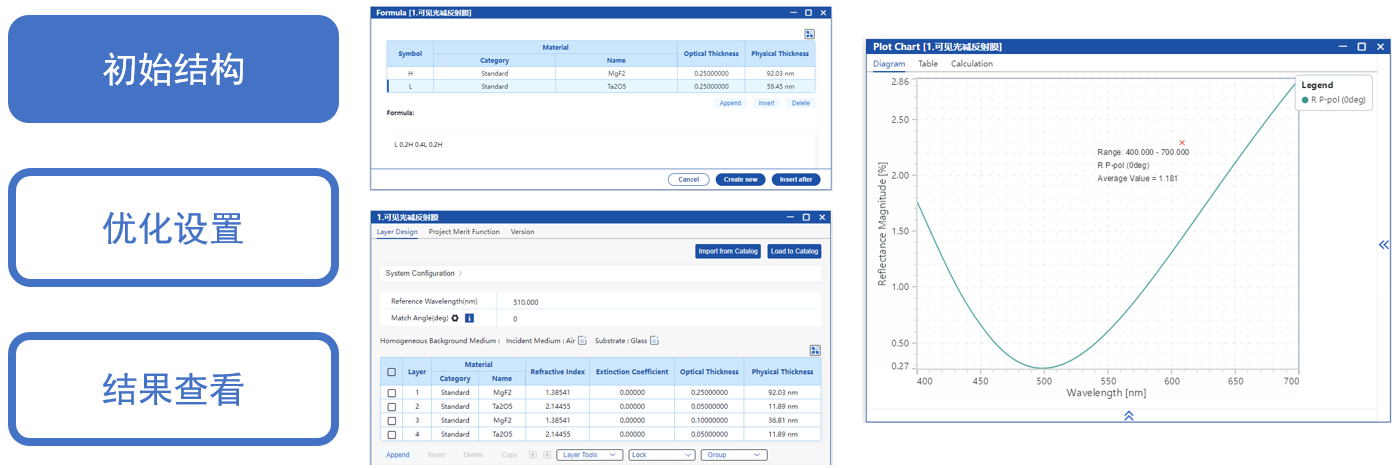

使用公式工具構建了上述膜系作為基礎結構，右圖展示了其在可見光波范圍內0°入射時的光譜。可以看出此時在的反射率不達標

關于公式工具的更多信息:  Tutorial: Formula Tool

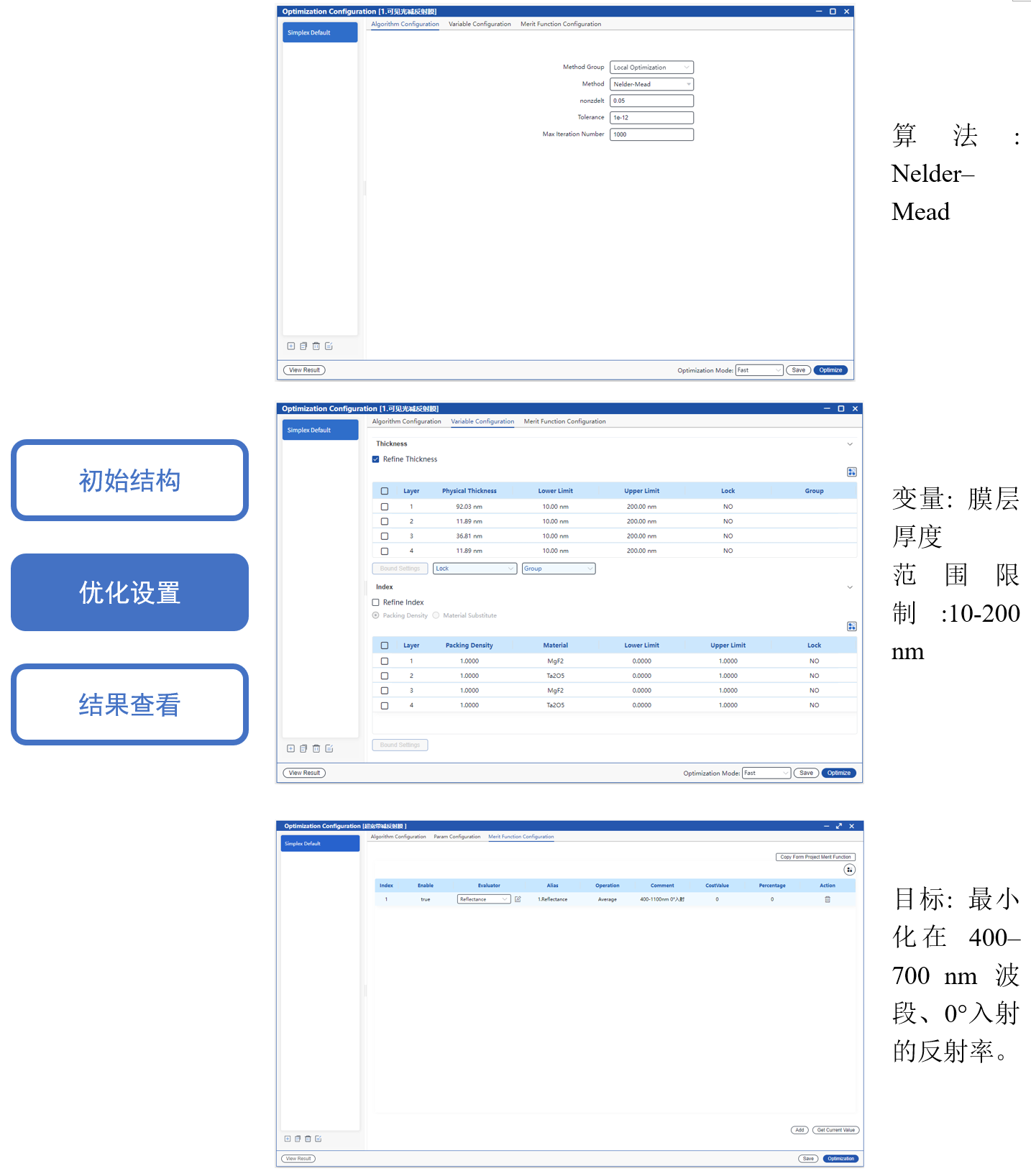

采用 Nelder-Mead 算法對各層厚度進行優化，目標是在 400–700 nm 波長范圍內、0° 入射時將平均反射率降低至 0.5% 以下。

關于優化的更多信息:  Tutorial: Optimization Workflow

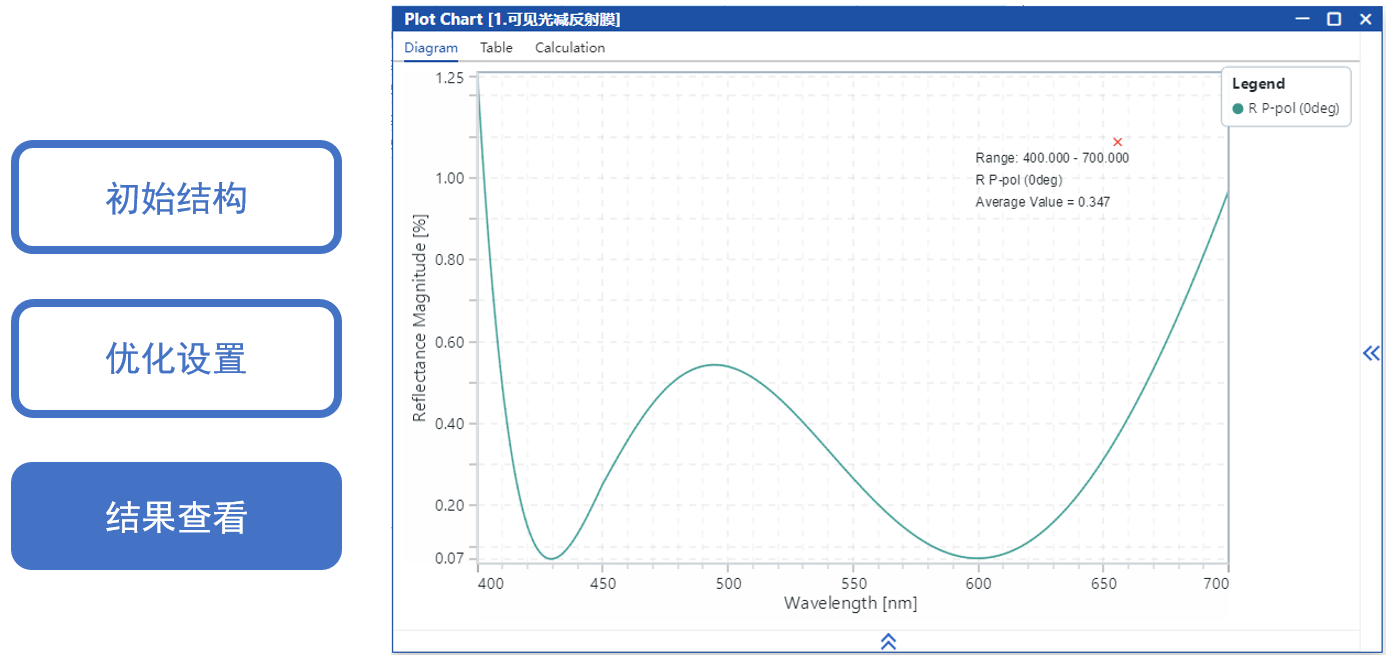

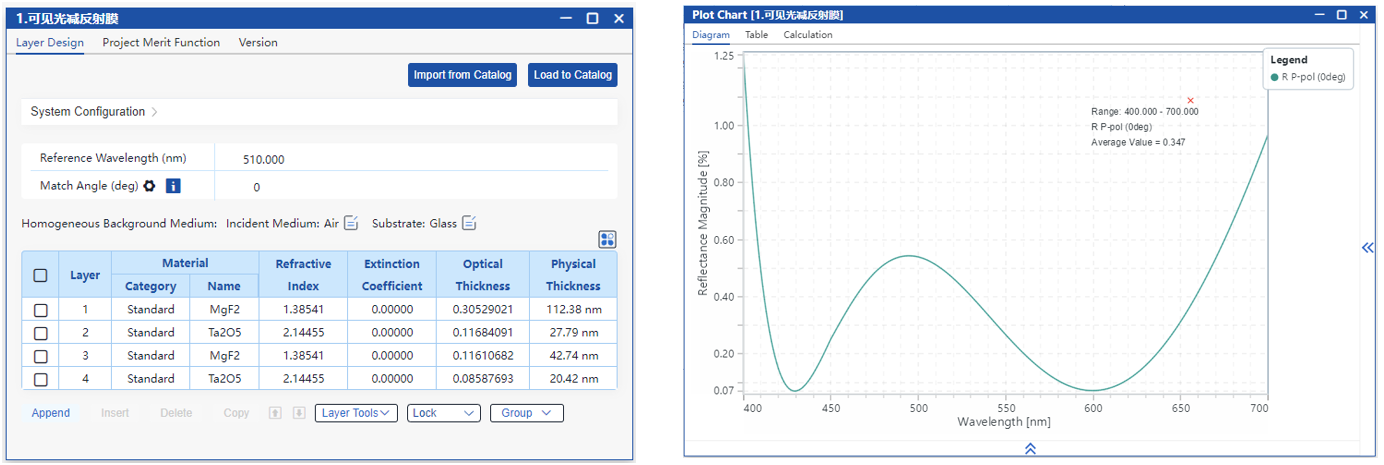

通過優化，最終獲得了滿足設計要求的膜層結構。
