VirtualLab Unity應用：手機玻璃蓋板顏色膜

摘要

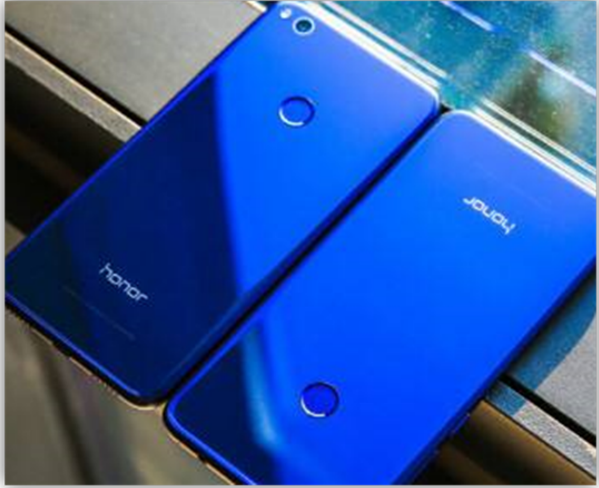

為提升手機玻璃蓋板的視覺效果,在本應用案例中，通過優化TiO2-SiO2-TiO2為基礎結構的膜系，實現了所需的反射色彩。

應用場景

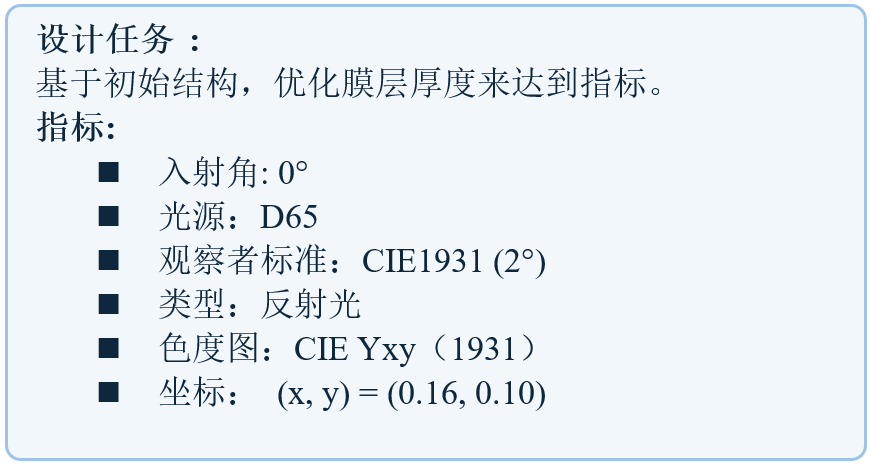

設計一個顏色膜，通過優化初始結構的厚度，目標是在0°入射條件下實現反射光色坐標嚴格匹配D65光源下的藍紫色域（CIE 1931標準），目標值為(x,y)=(0.1607,0.1032).

設計結果

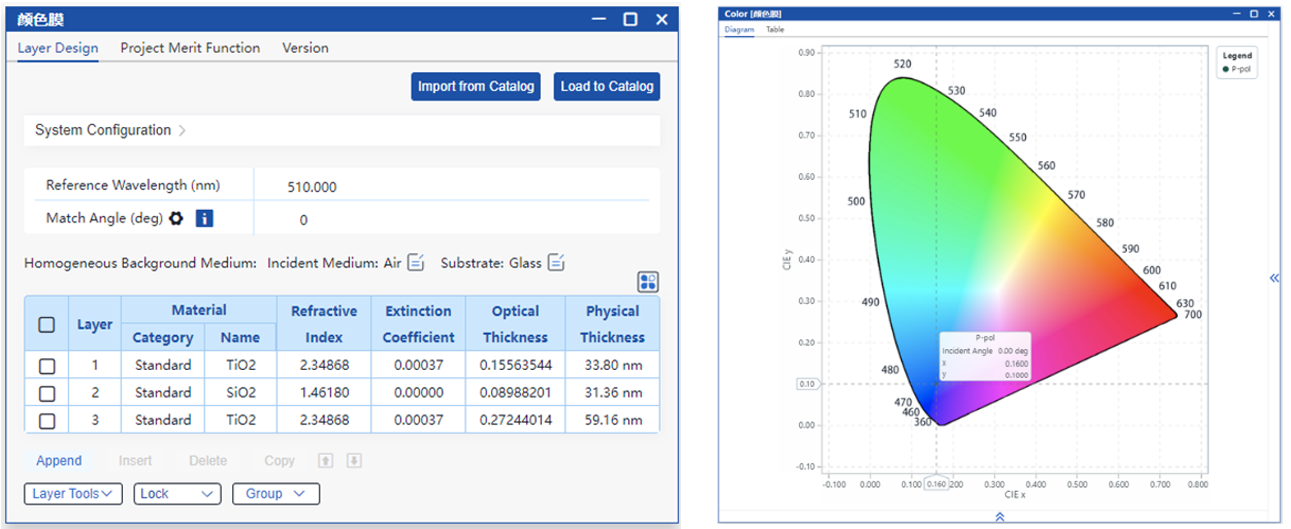

優化后的結果如上圖所示，優化后的膜系實現了預期反射的顏色。

設計流程

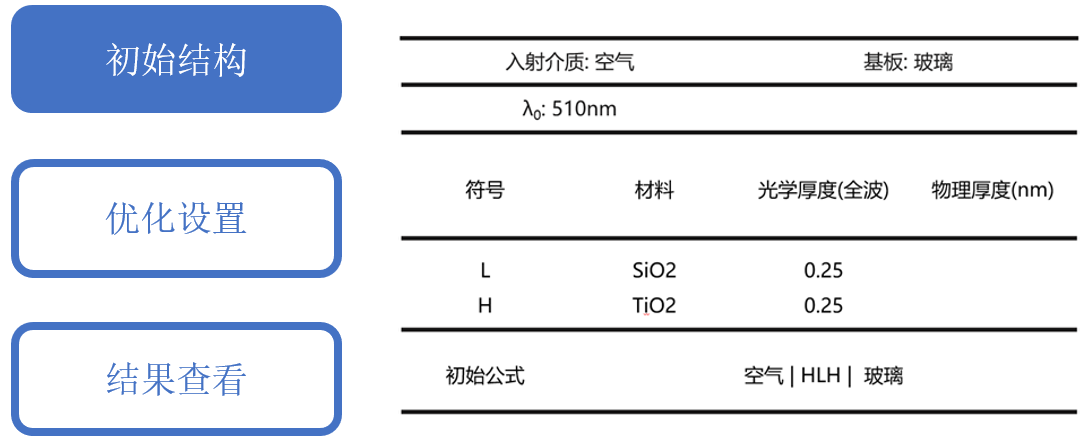

本設計采用典型的顏色膜設計:  TiO2-SiO2-TiO2作為初始結構,該結構常用于可見光波段的反射色控制。

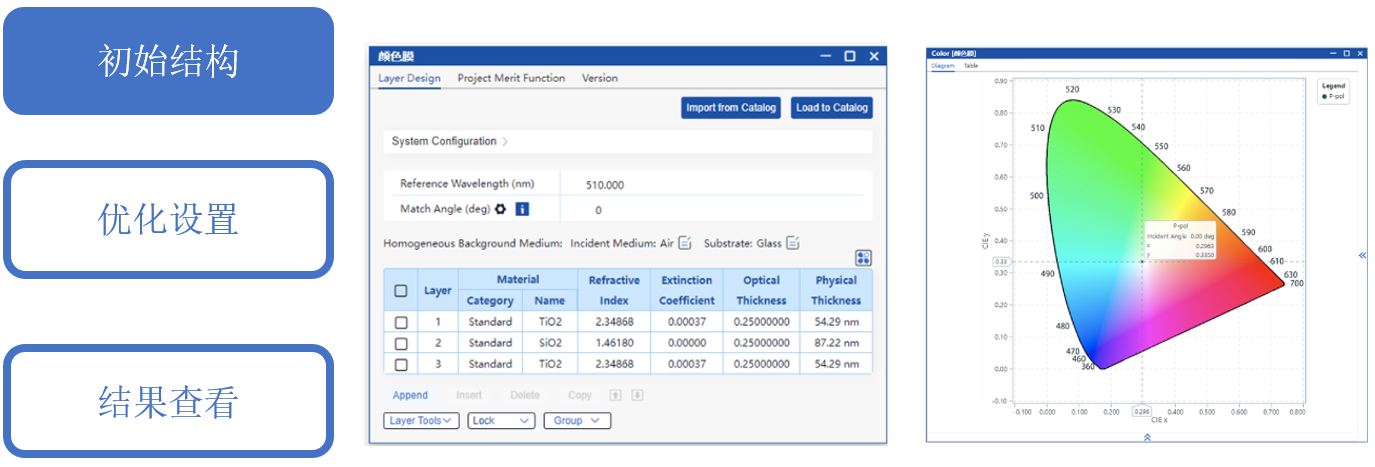

初始結構的反射色見右圖，可以看出此時的反射色接近白色，需進一步通過優化工具調整膜厚以實現目標顏色值。

關于公式工具的更多信息:  Tutorial: Formula Tool

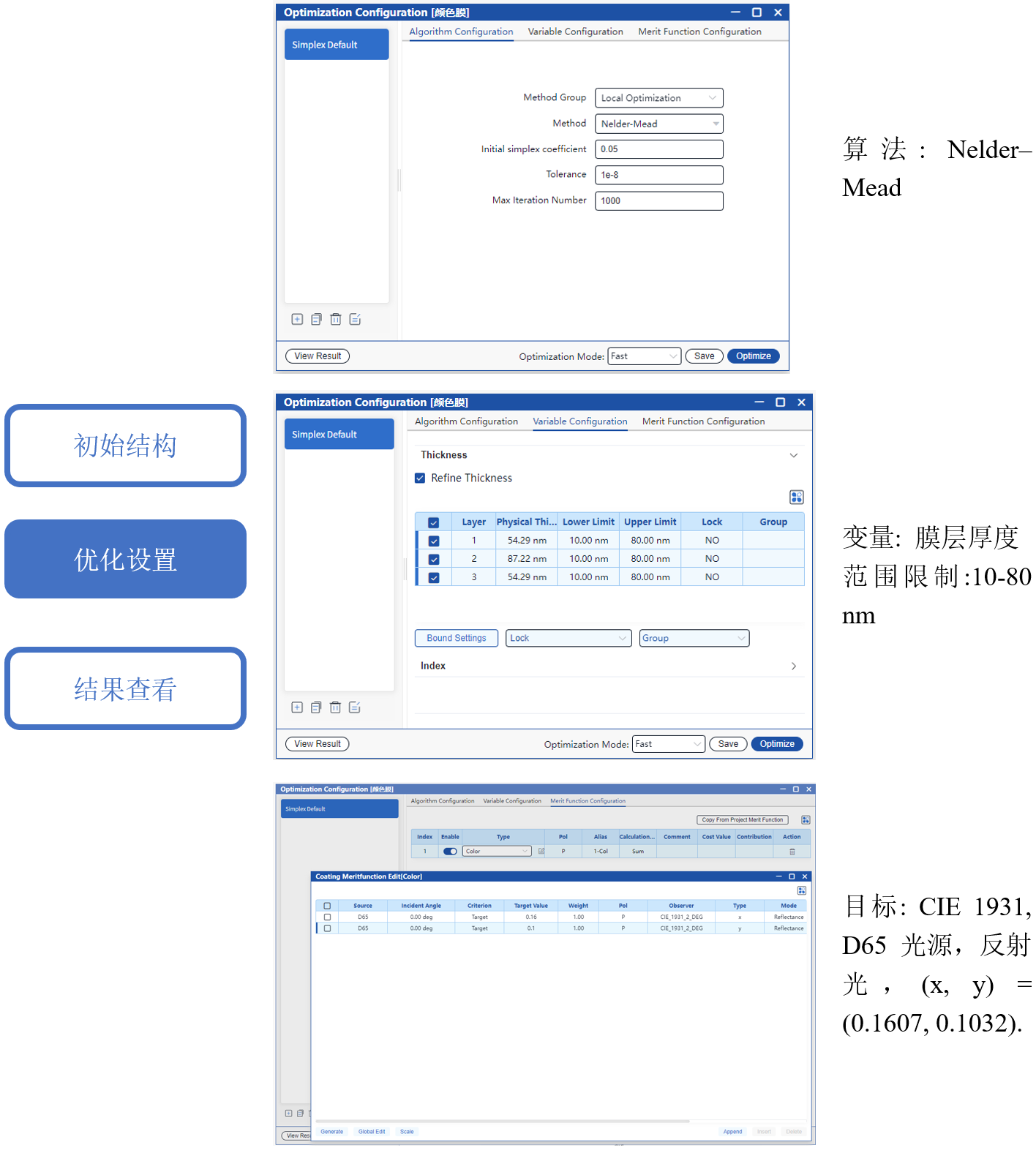

使用單純形算法優化各層厚度，目標是達到設定的色品圖顏色目標(x, y) = (0.16，0.10)。

關于優化的更多信息:  Tutorial: Optimization Workflow

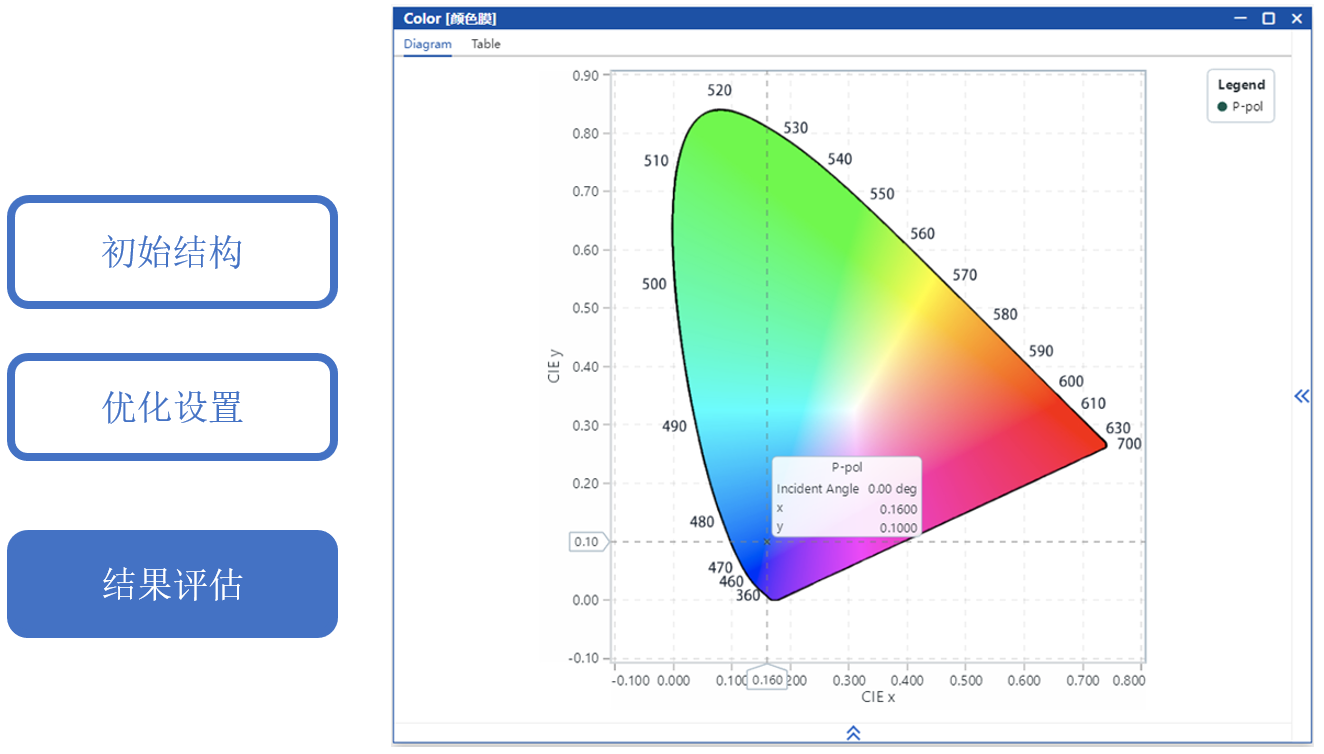

優化后的結果如上圖所示，經過優化后的結構完美達到了想要的顏色優化目標，實現了預期反射顏色效果。
