摘要
熱鏡能夠透過可見光，同時反射超過90%的近紅外和紅外光，有效減少熱量進入系統，防止因熱積聚而造成投影系統損壞，因此是投影系統中的理想選擇。
本案例中，采用多個周期的對稱膜堆作為初始結構，通過拓寬截止帶和減小通帶波紋，設計出一種在0°入射使用的熱鏡。
應用場景

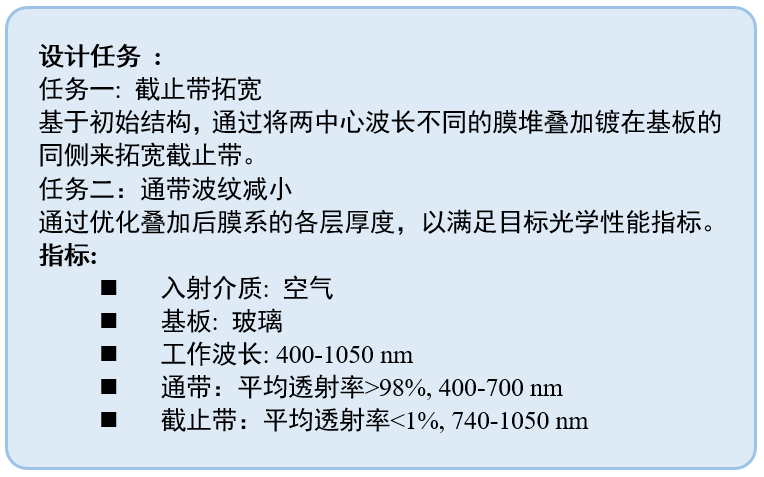

設計一個熱鏡，目標是在400-700 nm通帶內平均透射率>98%,在740-1050 nm截止帶內平均透射率<1%。
設計結果

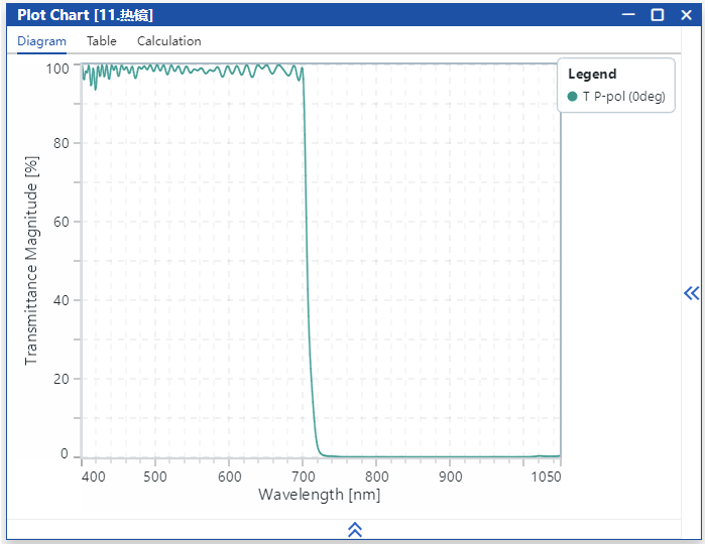

設計結果如圖所示，0°入射時，通帶平均反射率>98%, 截止帶平均反射率小于1%，滿足設計指標。
設計流程

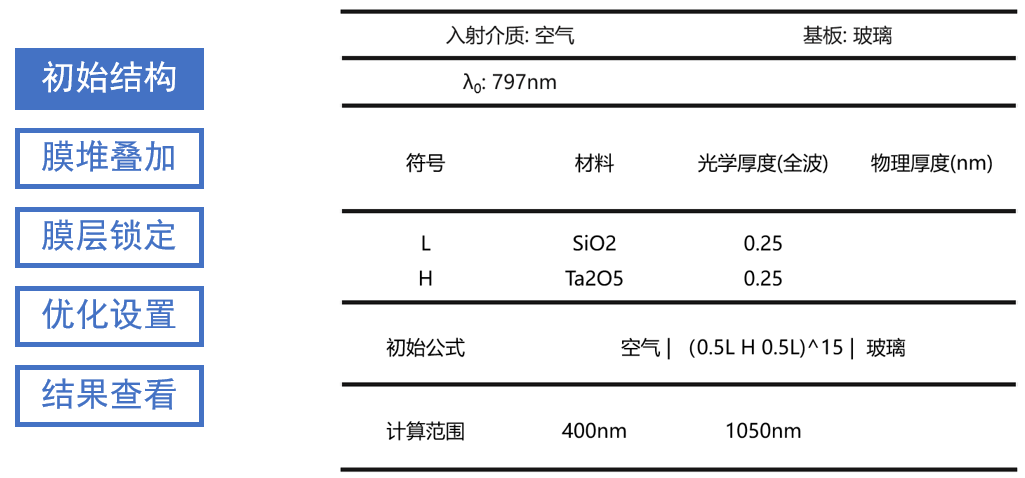

初始結構是一個對稱膜堆：（0.5L H 0.5L)^15。

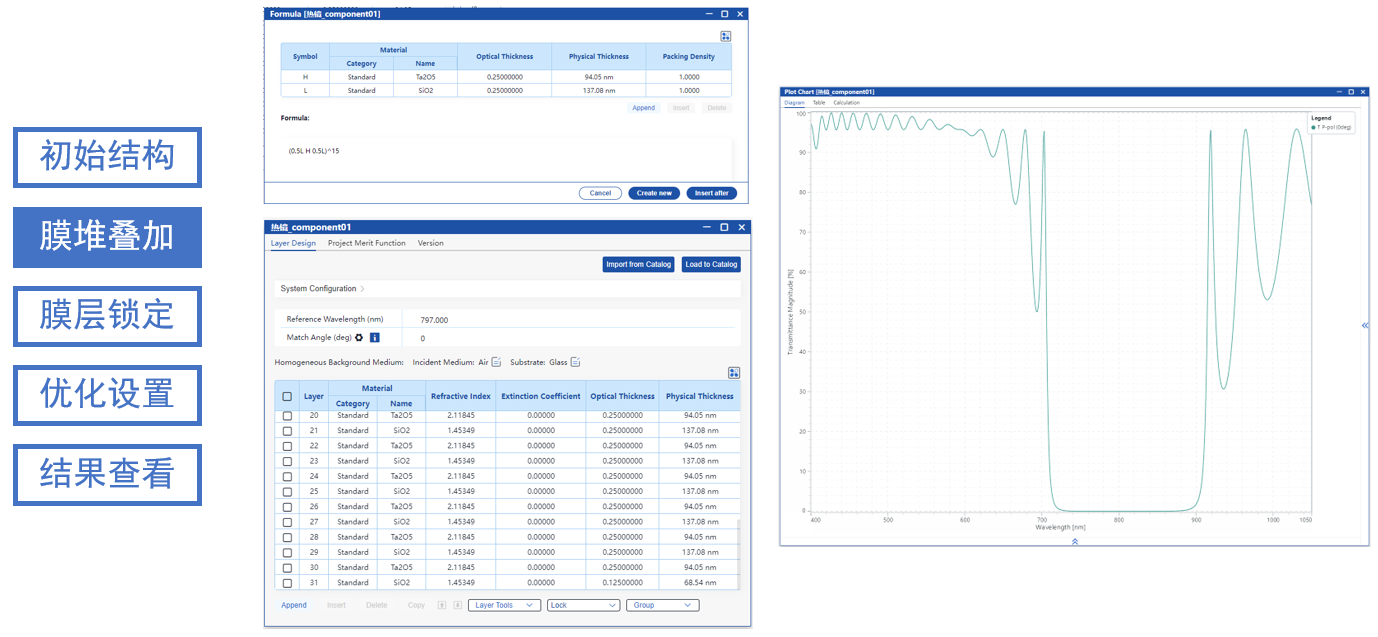

使用公式工具構建了上述膜系作為基礎結構，右圖展示了其在可見光波范圍內0°入射時的光譜�？梢钥闯龃藭r通帶波紋較大，截止帶的寬度也不達標。
關于公式工具的更多信息: Tutorial: Formula Tool

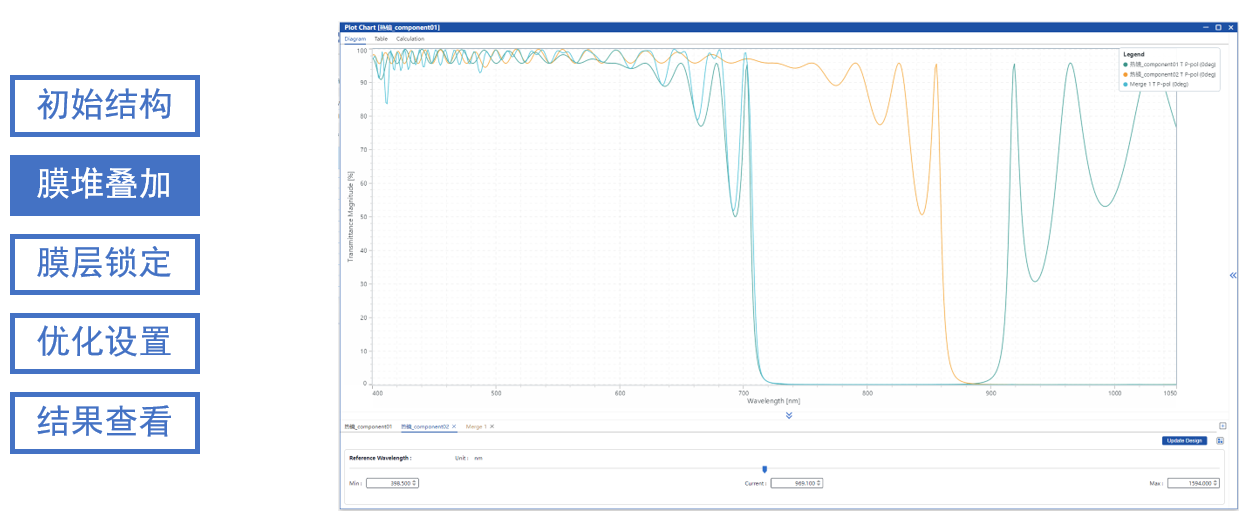

使用光譜圖中的“項目合并”功能，可將兩個中心波長不同的膜系進行疊加，并預覽合并后的光譜響應，從而實現截止帶的拓寬。圖中的藍色曲線為合并后的光譜結果，可見截止帶寬度得到了顯著提升。
關于項目合并功能的更多信息: Tutorial: 多項目光譜對比與項目合并

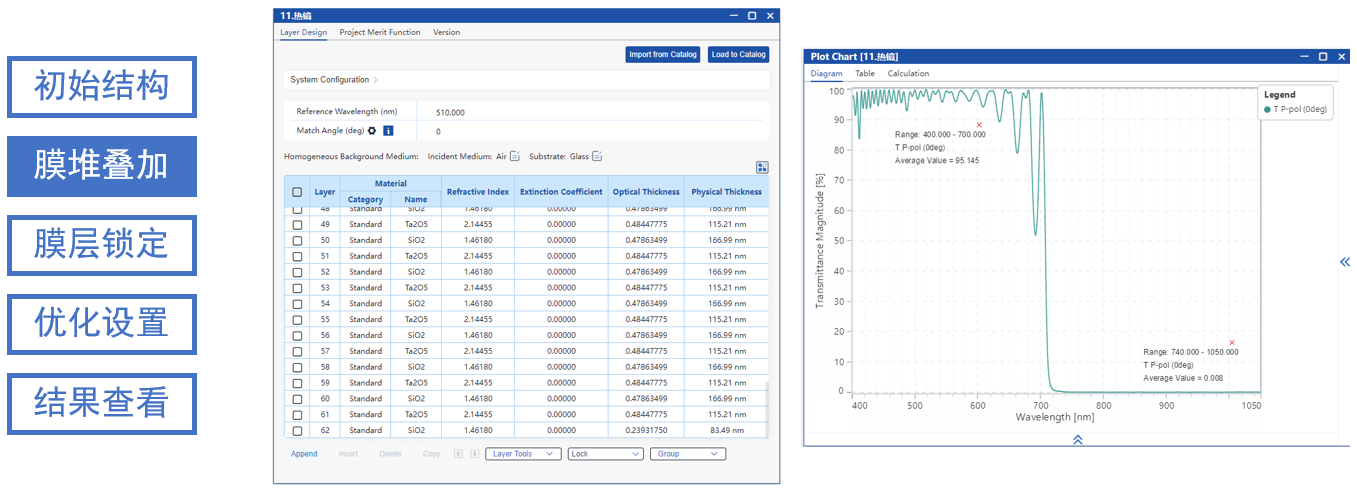

膜堆疊加后的項目如上圖所示，可以看到此時的截止帶已經滿足了指標，但通帶平均透射率仍不達標且有較多波紋。

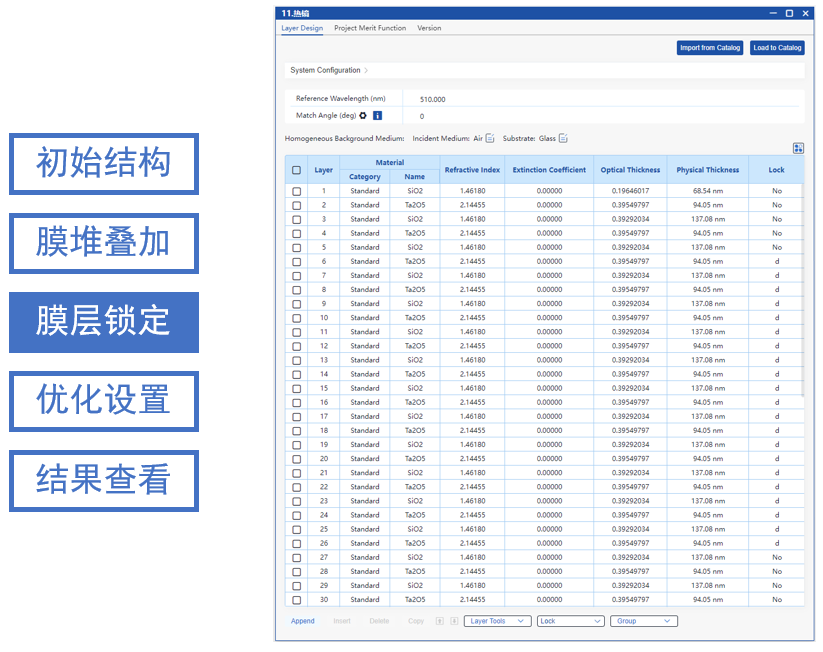

將第 6 至第 26 層以及 37 至 57 層的膜厚進行鎖定，鎖定后這些層在優化過程中將保持不變。僅保留靠近入射介質，兩個膜堆間的膜層以及靠近基底的膜層作為匹配層參與優化，以在不影響截止帶性能的前提下，有效降低通帶波紋

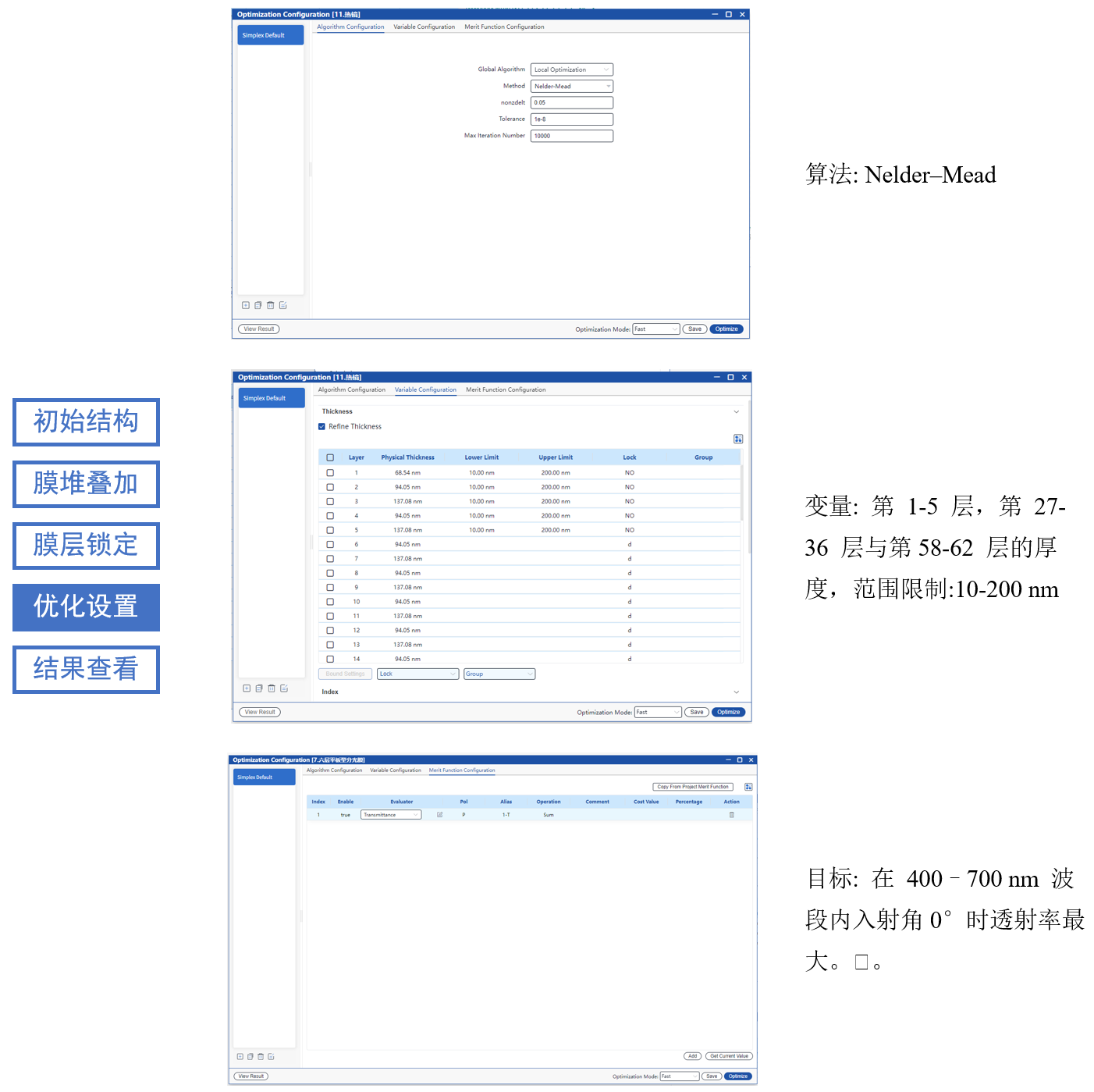

通過 Nelder-Mead 算法優化第 1–5 層、第 27–36 層及第 58–62 層的厚度，以在 400–700 nm 范圍內、正入射條件下最大化透射率。
關于優化的更多信息: Tutorial: Optimization Workflow

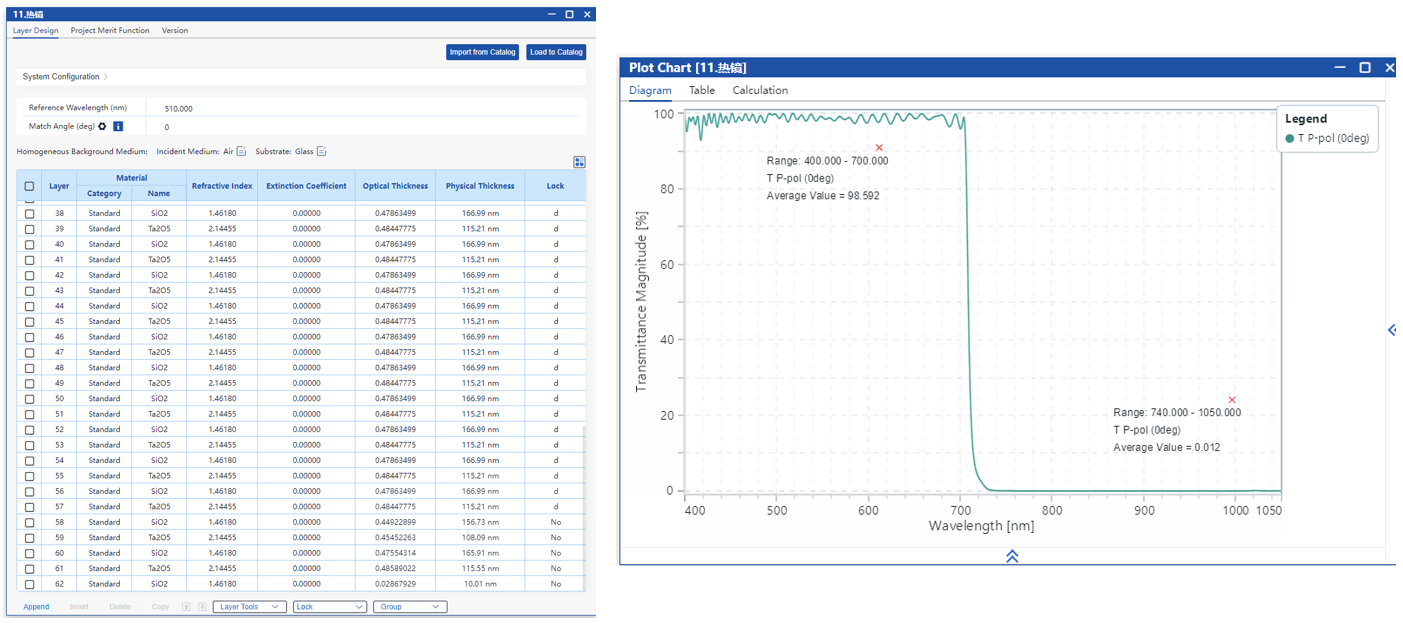

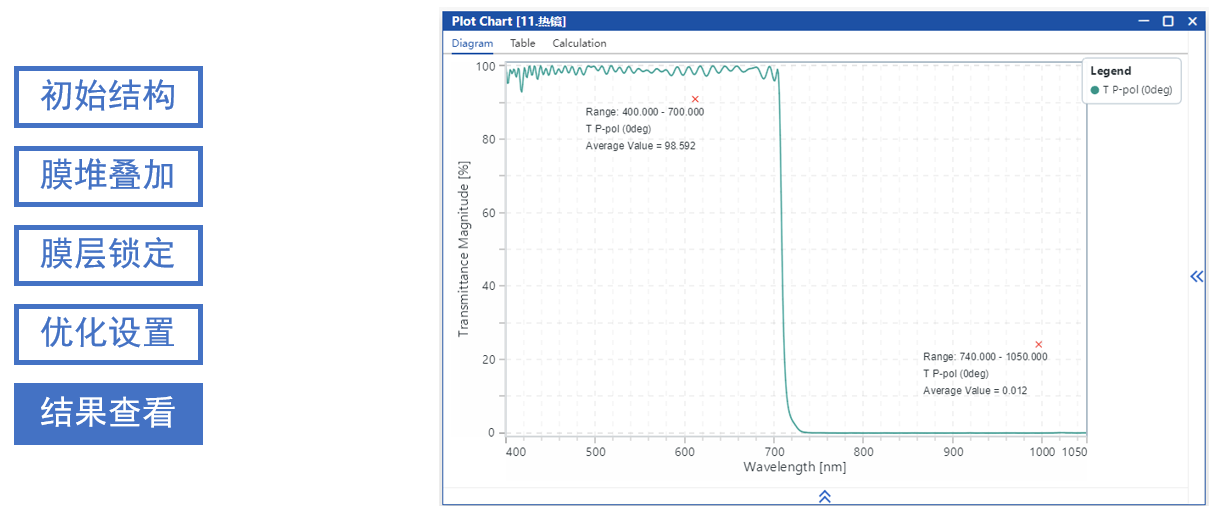

優化后的通帶波紋明顯減小，且平均反射率大于98%，滿足設計要求。
|
