VirtualLab Unity應用：長波通濾光膜

摘要

在本應用案例中，選用常規的對稱周期膜系作為初始設計，并通過優化膜層厚度，成功設計出一種截止波長為 400–490 nm、通帶為 515–1100 nm 的長波通濾光片。

應用場景

通過優化初始結構的厚度，目標是在0°入射時，400-490 nm截止，平均光密度>2。515-1100nm透過，平均透射率>99% 。

設計結果

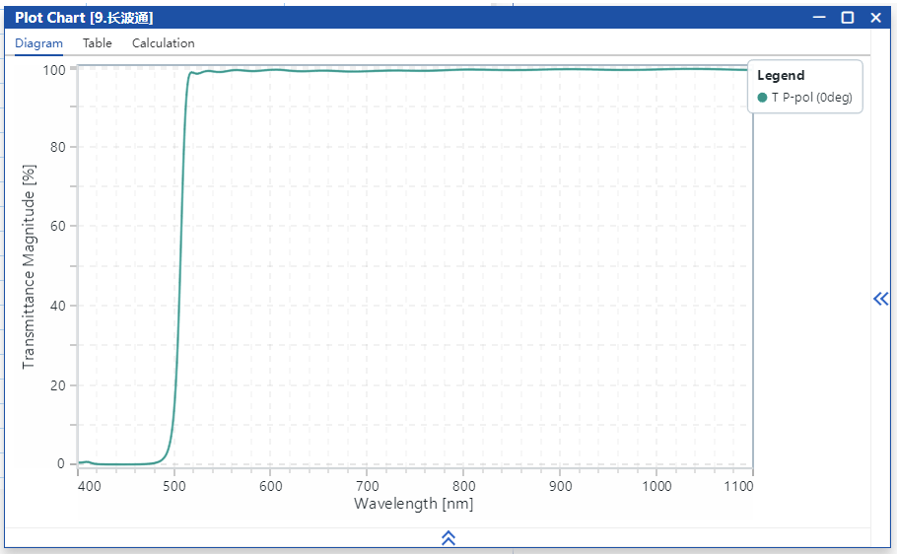

設計結果如圖所示，在0°入射時，滿足設計要求。

設計流程

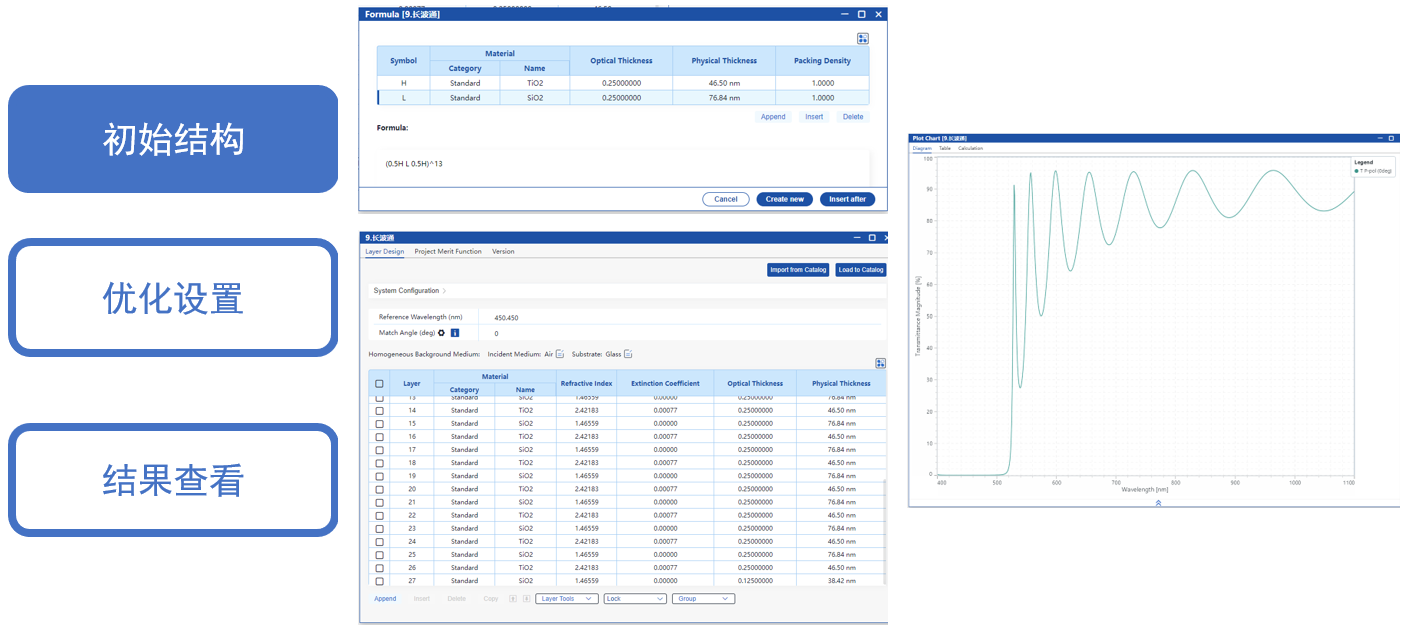

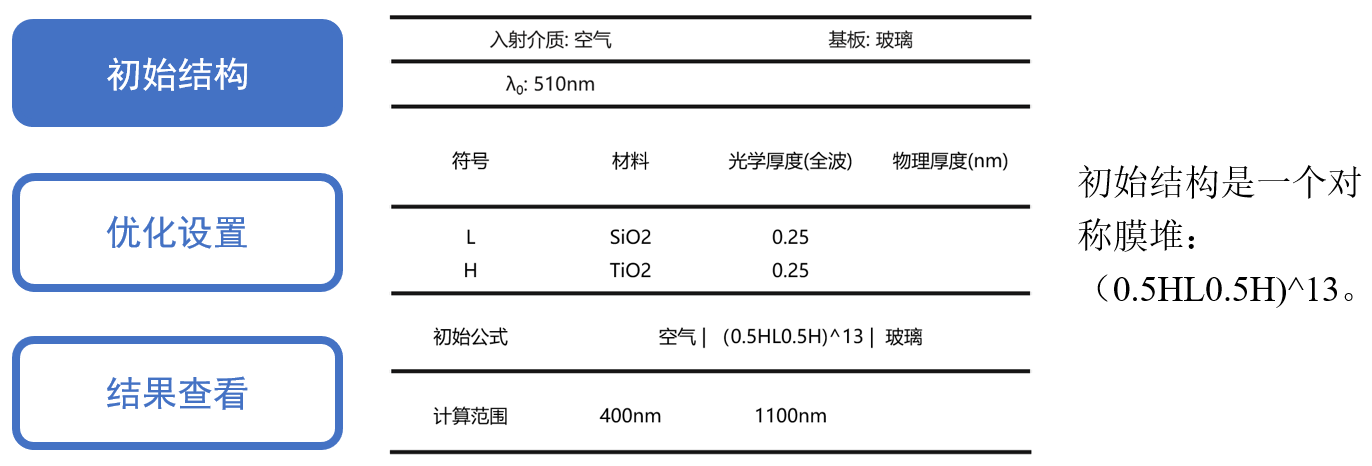

使用公式工具構建了上述膜系作為基礎結構，右圖展示了其在400-1100 nm內0°入射時的光譜。可以看出此時在的透射波段有很多的波紋。

關于公式工具的更多信息:  Tutorial 02: Formula Tool

采用 Nelder-Mead 算法對各層厚度進行優化，目標是在 400–1100 nm 波長范圍內、0° 入射時最大化平均透射率。

關于優化的更多信息:  Tutorial: Optimization Workflow

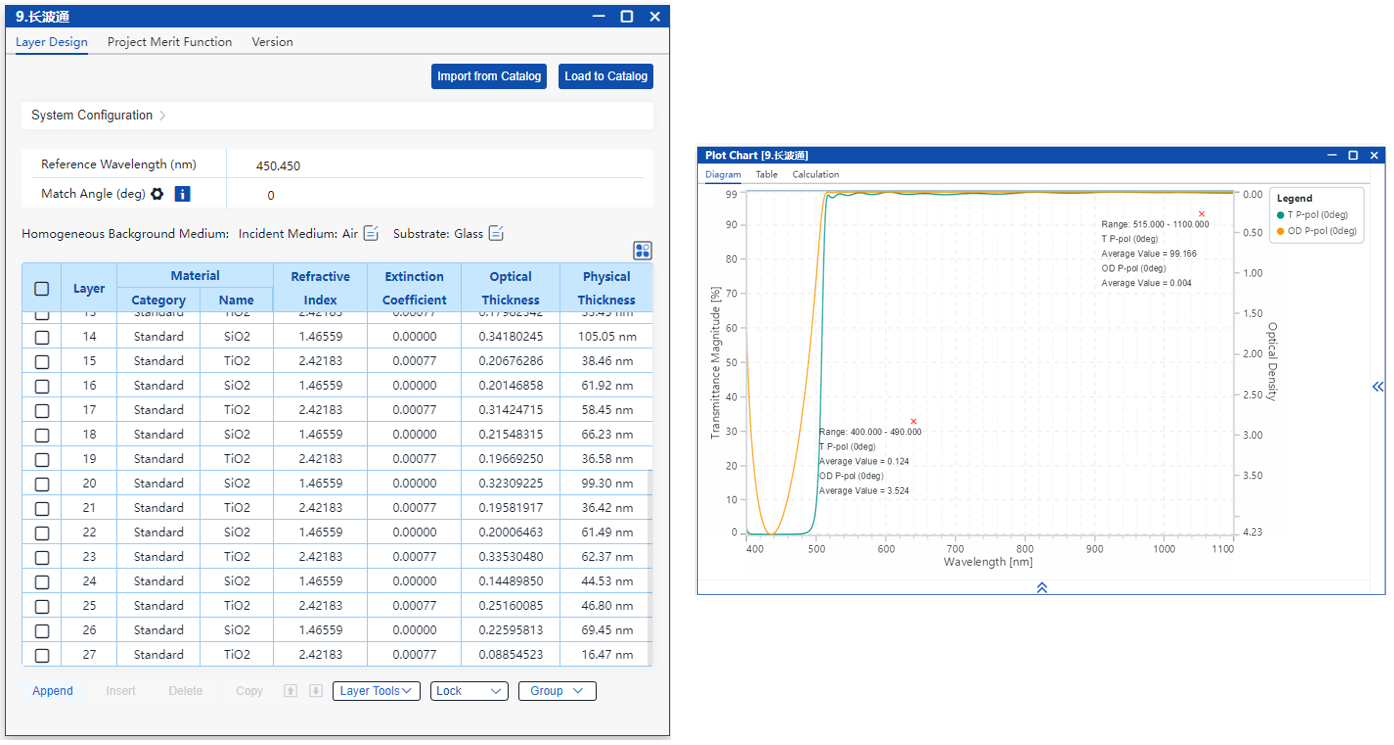

通過優化，最終獲得了滿足設計要求的膜層結構。
