OptiSystem應用：考慮大氣湍流的PAM4 FSO系統

OptiSystem應用：考慮大氣湍流的PAM4 FSO系統

受大氣湍流的影響，激光傳輸時會產生光強閃爍、光斑漂移等湍流效應，使系統的誤碼率增加，阻礙了無線光通信技術的發展。

在案例中，我們演示了在OptiSystem中仿真PAM4 FSO系統。系統中我們使用FSO信道，考慮了在大氣湍流中的光強閃爍，然后可通過導入數據來定義大氣湍流的相位。

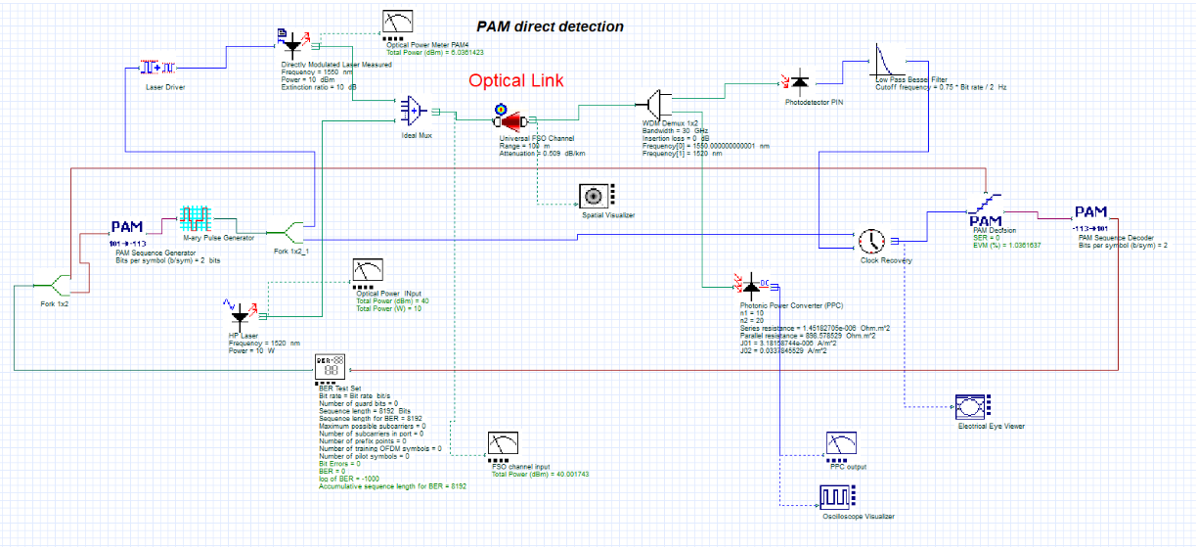

系統布局如圖1所示。

圖1.PAM4 FSO系統布局

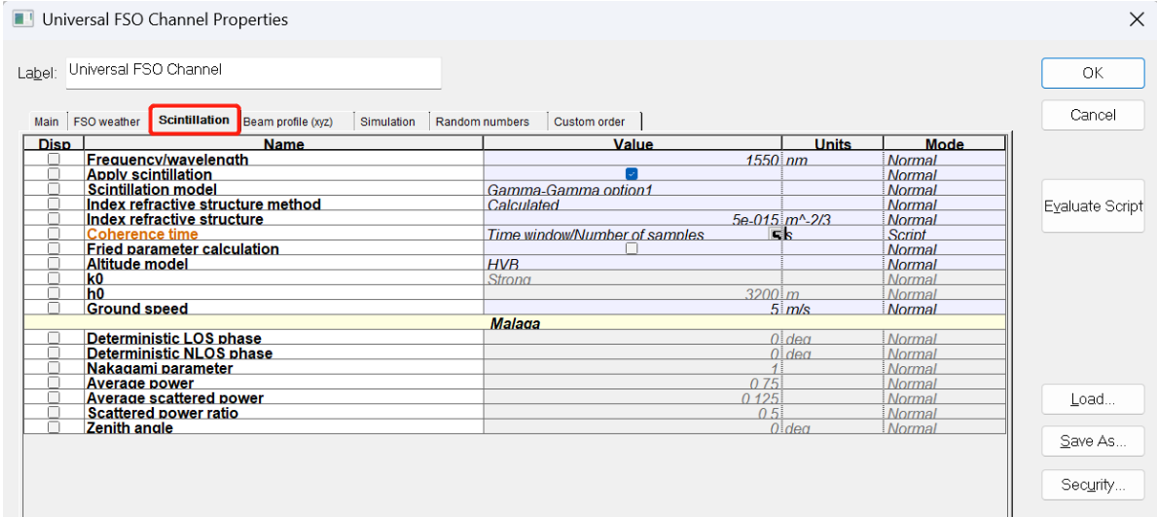

FSO信道采用Universal FSO Channel組件，它允許定義弱、中等和強湍流的各種閃爍模型。在組件的Scintillation選項卡下，按圖2所示設置。

圖2.FSO中的閃爍參數設置

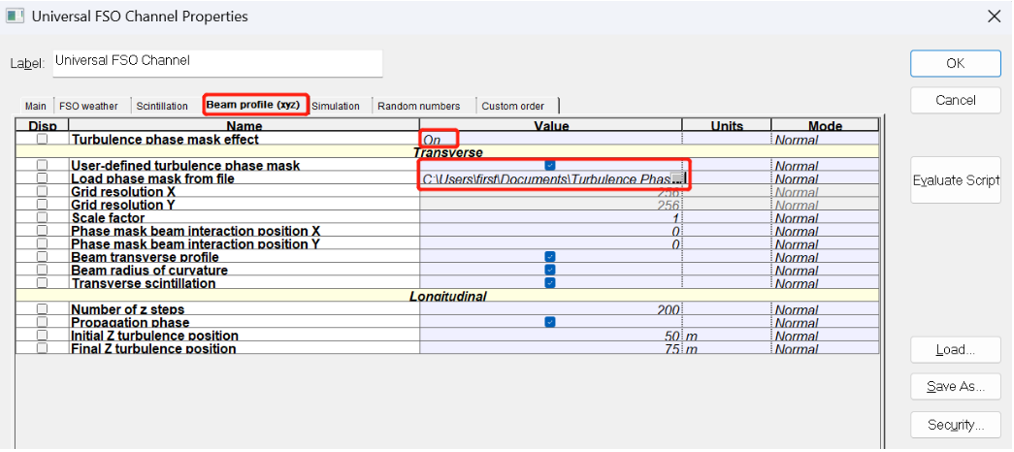

FSO信道中我們還可通過導入數據的形式來定義大氣湍流的相位，可按照?qǐng)D3進行設置。

圖3.在FSO中導入大氣湍流相位

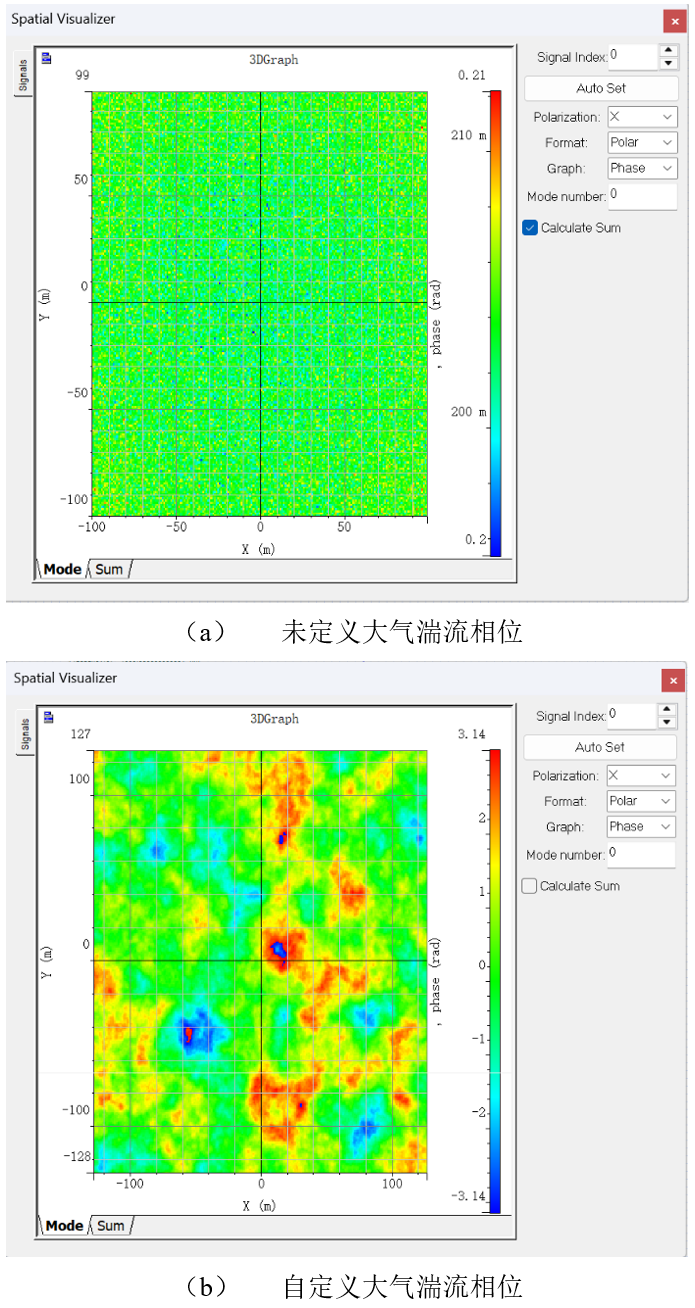

下面我們對比一下導入前后的大氣湍流相位。如圖4（a）為未定義大氣湍流相位，圖4（b）為自定義大氣湍流相位。



圖4.大氣湍流相位

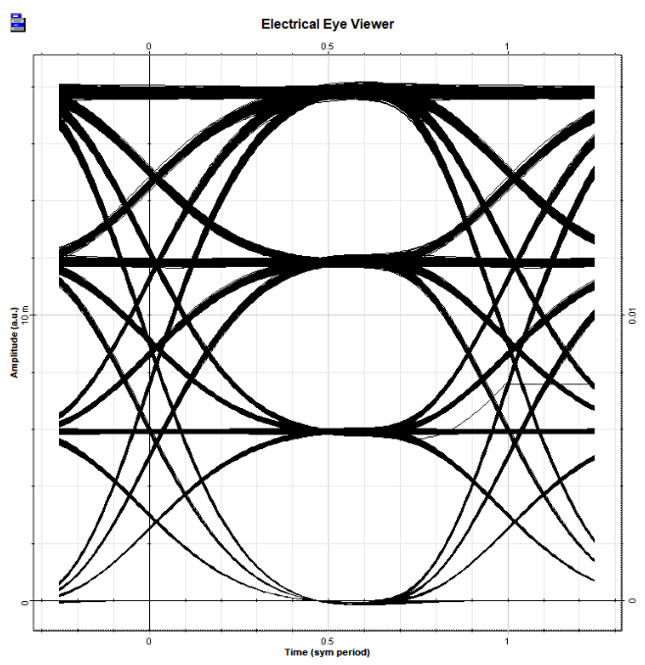

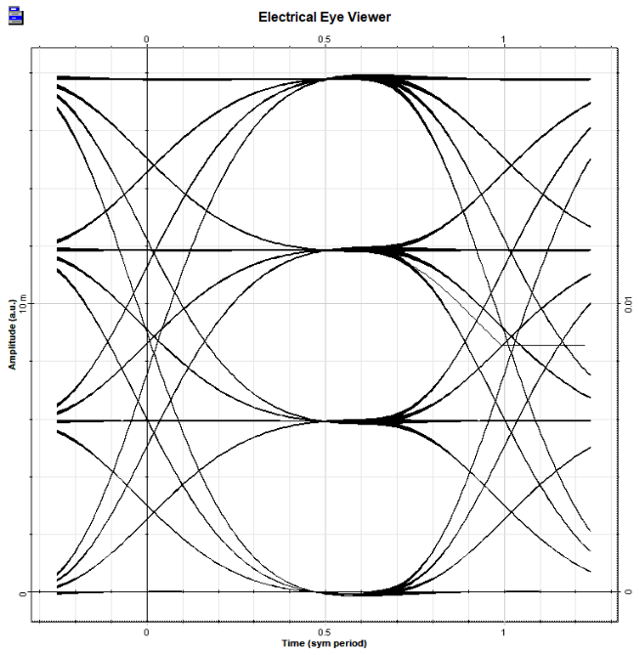

對于不考慮大氣湍流相位以及閃爍影響，圖5顯示了理想傳輸過程的眼圖。圖6為考慮大氣湍流以及閃爍影響眼圖。

圖5.未考慮閃爍以及大氣湍流的眼圖

圖6.考慮閃爍以及大氣湍流的眼圖
