OptiSystem應用：LOS室內無線光鏈路仿真

無線通信的傳播環境通常被分為視距（LOS）與非視距(NLOS)兩種情況。視距情況下，發射器與接收器之間沒有遮擋物，無線信號在發射器與接收器之間直線傳播。非視距情況下，無線信號只能通過反射、衍射等形式到達接收端。

在案例中，我們演示了在OptiSystem中搭建了LOS室內無線光鏈路。

系統布局如圖1所示。

圖1.LOS系統布局

發射端采用波長為450nm的LED光源，參數設置如圖2。

圖2.LED光源參數設置

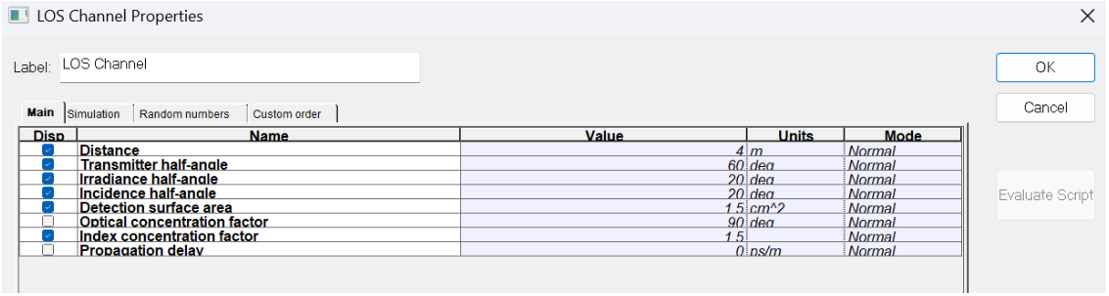

對于LOS傳輸系統，我們使用LOS信道組件，它基于朗伯源模型對視距內的光無線信號傳輸到接收機進行建模。設置發射機和接收機距離，發射角度和接收角度等參數，如圖3所示。

圖3.LOS信道組件設置

運行后，得到如圖4所示的眼圖。發射機與接收機相距4m時，最小BER約為2.5×10^-14



圖4.眼圖
