本課演示了OptiSystem如何與OptiGrating一起設計光學系統中色散補償元件。
色散補償背后的物理思想如下：創建線性啁啾光柵允許我們?cè)谛盘?hào)的不同頻譜分量之間創建時間延遲。
例如，在1.55μm的SMF中，群速度色散會產生脈沖的負啁啾，這意味著較高的頻率（傳播更快）位于脈沖的前導部分，而較低的頻率（傳播較慢）位于尾隨部分。由于不同光譜成分的傳播速度不同，脈沖就會擴散。如果我們創建沿光柵周期線性減小的光纖光柵，由于高頻率比低頻率光在光柵中傳播較長時間后才發生反射，因此會出現低頻和高頻分量之間的時間延遲，這與SMF中產生的時間延遲正好相反。
因此，在該系統中傳播和反射的脈沖將允許補償脈沖的色散展寬。
色散系數Dg [ps/nm.km]。對于線性啁啾光纖布拉格光柵，由以下簡單表達式給出：
其中n為平均模式指數，c為光速，Δλchirp最大啁啾是光柵兩端的布拉格波長差（注意，這個量是由OptiGrating的Grating Manager中的光柵定義選項卡中的總啁啾參數給出的）。
本次案例的目的是利用根據上述公式產生線性啁啾的光纖光柵，在OptiSystem中實現色散補償。
項目布局如圖1所示。

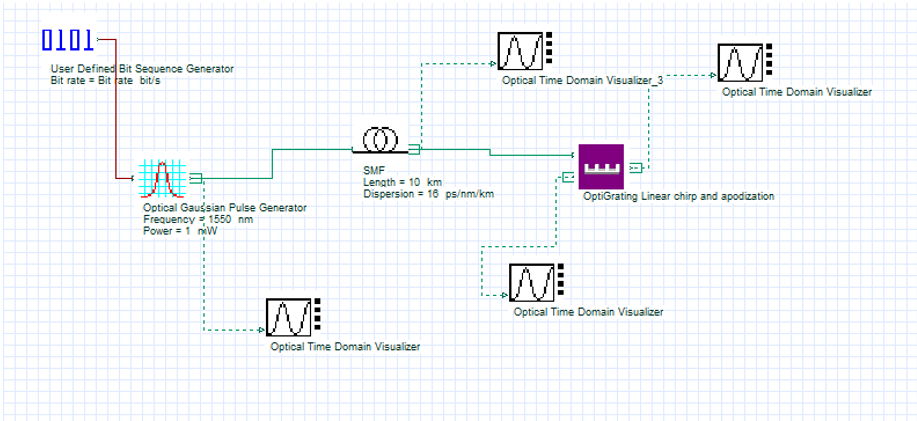

圖1.線性啁啾光纖光柵色散補償項目布局圖
當比特率為40 Gb/s時，在光學高斯脈沖發生器中產生12.5 ps的初始脈沖，并在10 km的SMF內傳播。初始脈沖和經過SMF脈沖的輸出如圖2和圖3所示：

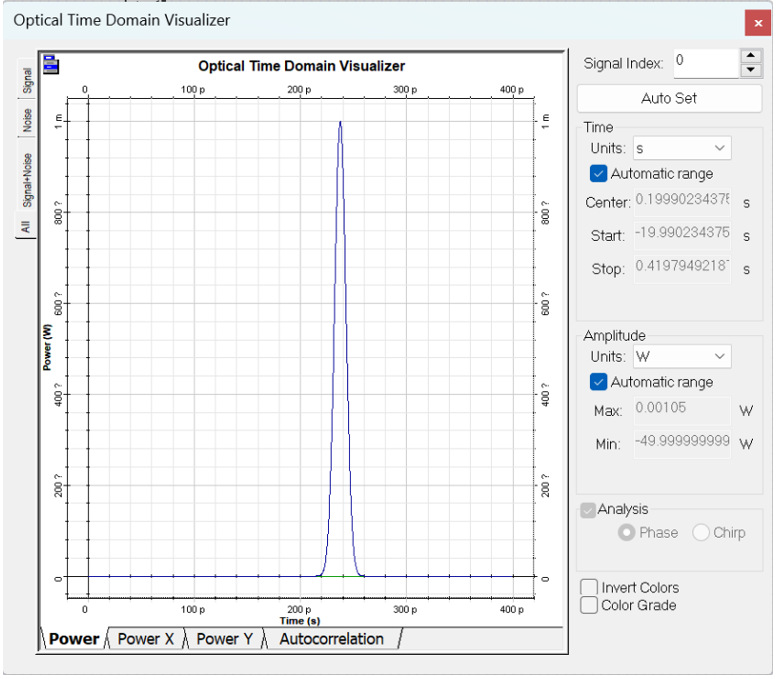

圖2.初始脈沖

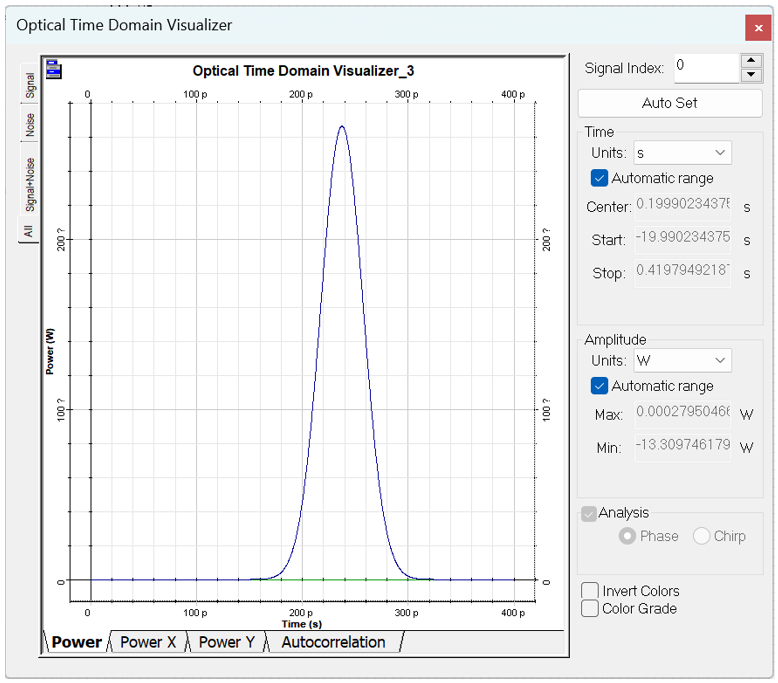

圖3.脈沖在SMF中傳輸10km后
由于色散，脈沖寬度增加到約50 ps，在SMF中傳播10 km后的累積色散為160 ps/nm。
為了補償累積色散，我們將使用OptiGrating設計線性啁啾光纖光柵。光纖和光柵的相應數據如圖4和圖5所示。

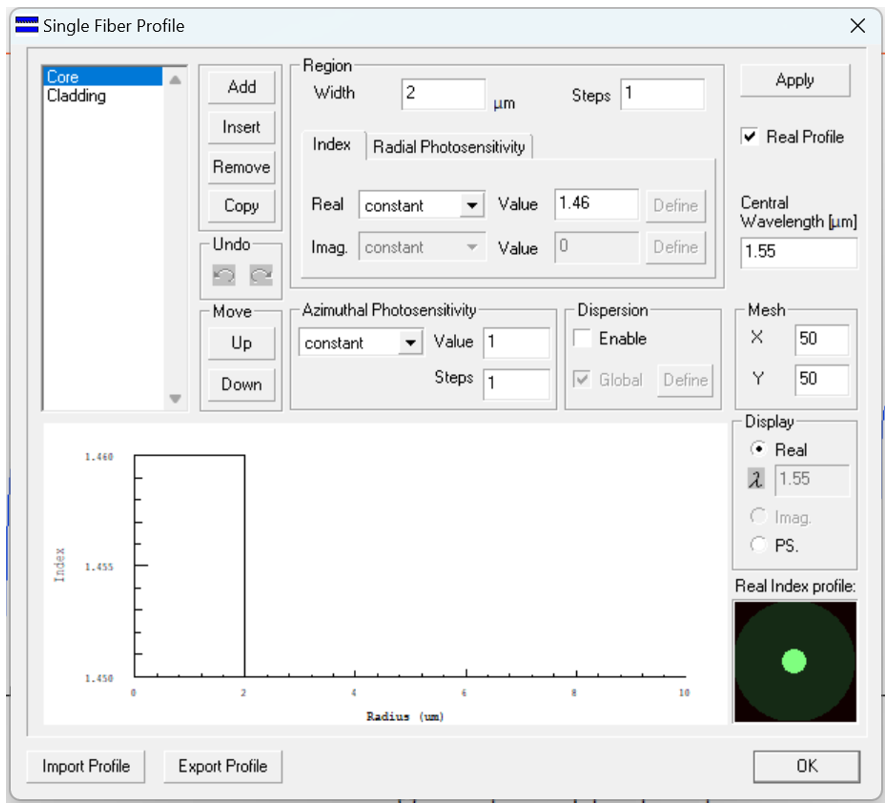

圖4.纖芯數據
階躍折射率光纖，纖芯（折射率1.46）和包層（折射率1.45）分別為2μm和8μm。

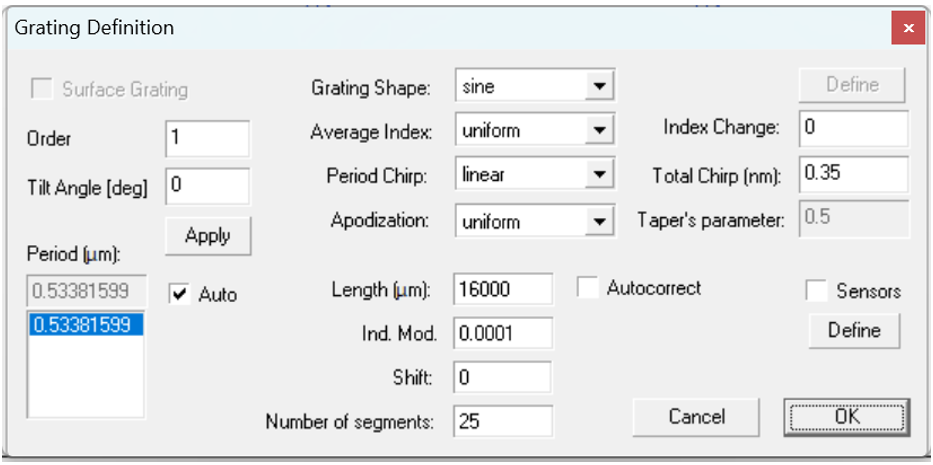

圖5.光柵定義對話框
我們考慮啁啾帶寬Δλchirp=0.35的線性啁啾FBG。假設平均模折射率為 1.46，則補償160 ps/nm的累積色散所需的光柵長度為 6 mm。
在本文的計算中，我們使用了長度稍大的1.6 cm的光柵。得到的結果保存為txt格式，將文件加載到OptiSystem的OptiGrating組件中。
得到的補償結果如圖6所示。

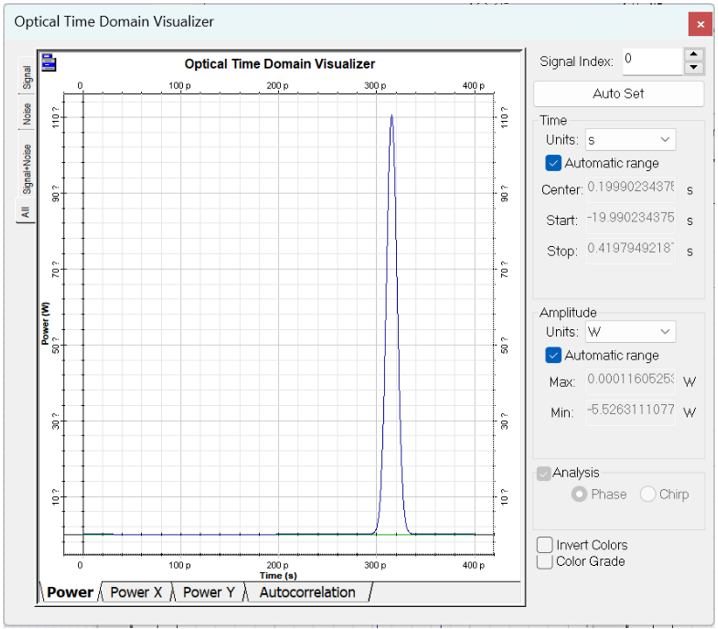

圖6.經過線性啁啾光纖光柵色散補償后脈沖
我們可以看到，用光纖光柵設計的色散幾乎可以完全補償。
綜上所述，在本課中，我們演示了如何使用OptiGrating設計的光柵獲得的反射光譜來實現OptiSystem中的色散補償。
|
