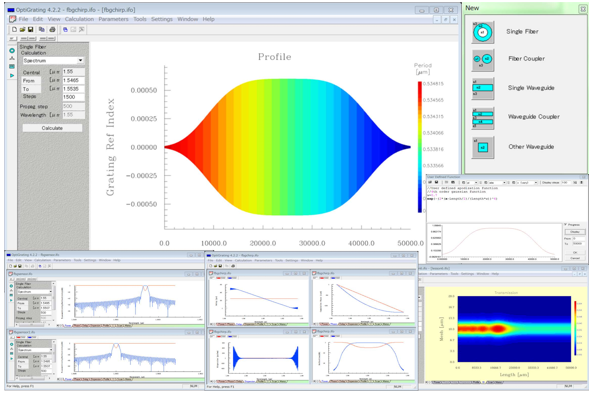

OptiGrating- 一款功能強大且用戶友好的設計軟件，用于對光柵輔助的集成和光纖器件進行建模。許多電信和傳感器件都是基于光柵，其改變了導光模式之間的耦合。例如，波導光柵技術已經用于WDM光網絡，激光穩定以及溫度和應變傳感等領域。可以通過計算光傳播，反射和透射光譜，相位群延遲和色散來分析和設計光柵輔助器件。雖然計算結果取決于波導和光柵參數，但使用適當?shù)挠?jì)算機軟件可以極大地簡化設計任務。
OptiGrating基本功能
OptiGrating最重要的基本功能如下：
WDM add/drop，窄帶以及寬帶光纖和波導濾波器
光線布拉格發射器
EDFA增益平坦元件
用于光纖通信的色散補償器
利用光柵切趾抑制邊帶
光纖和波導傳感器
使用預定義的器件配置
OptiGrating允許您使用以下預定義的器件配置
光柵耦合兩個光纖
具有光柵的非對稱平板波導
兩個帶光柵的平板耦合器
其他具有光柵結構的波導
注：對于每個器件配置，模式求解器提供完整的波導模式列表。您可以設計光柵來協助所選模式之間的耦合，并控制所有器件參數。
使用默認的器件配置
所有默認器件配置都有以下常見的光柵選項：
光柵形狀：矩形，Sine型，文件導入或者用戶定義函數
平均折射率：均勻，線性，文件導入或者用戶定義函數
周期啁啾：線性，平方，平方根，立方根，文件導入或者用戶定義函數
切趾：高斯，雙曲正切，文件導入或者用戶定義函數
可調整參數：周期，長度，折射率調制或者高度，偏移，階次，傾斜角以及段數
使用模擬器件特性
OptiGrating根據以下計算選項模擬器件特性：
傳播-沿給定器件中的傳播距離反射和傳輸?shù)墓β�，針對給定波長計算
光譜-在器件的輸入和輸出端口計算反射和發射功率，相位累積，群延遲和色散與波長的關系。
脈沖響應-輸入脈沖強度譜、光柵光譜、輸出脈沖強度
掃描-帶寬、旁瓣、峰值、峰值位置和中心波長處的色散與掃描參數的關系（光柵的所有參數都是可掃描的）
|
