OCAD光學自動設計程序是一個在Windows環境下，采用全中文菜單，操作實用性很強的國產光學CAD軟件包。利用軟件包各級接口的下拉式菜單或工具條操作快捷方便。OCAD光學自動設計程序主界面如圖1所示。

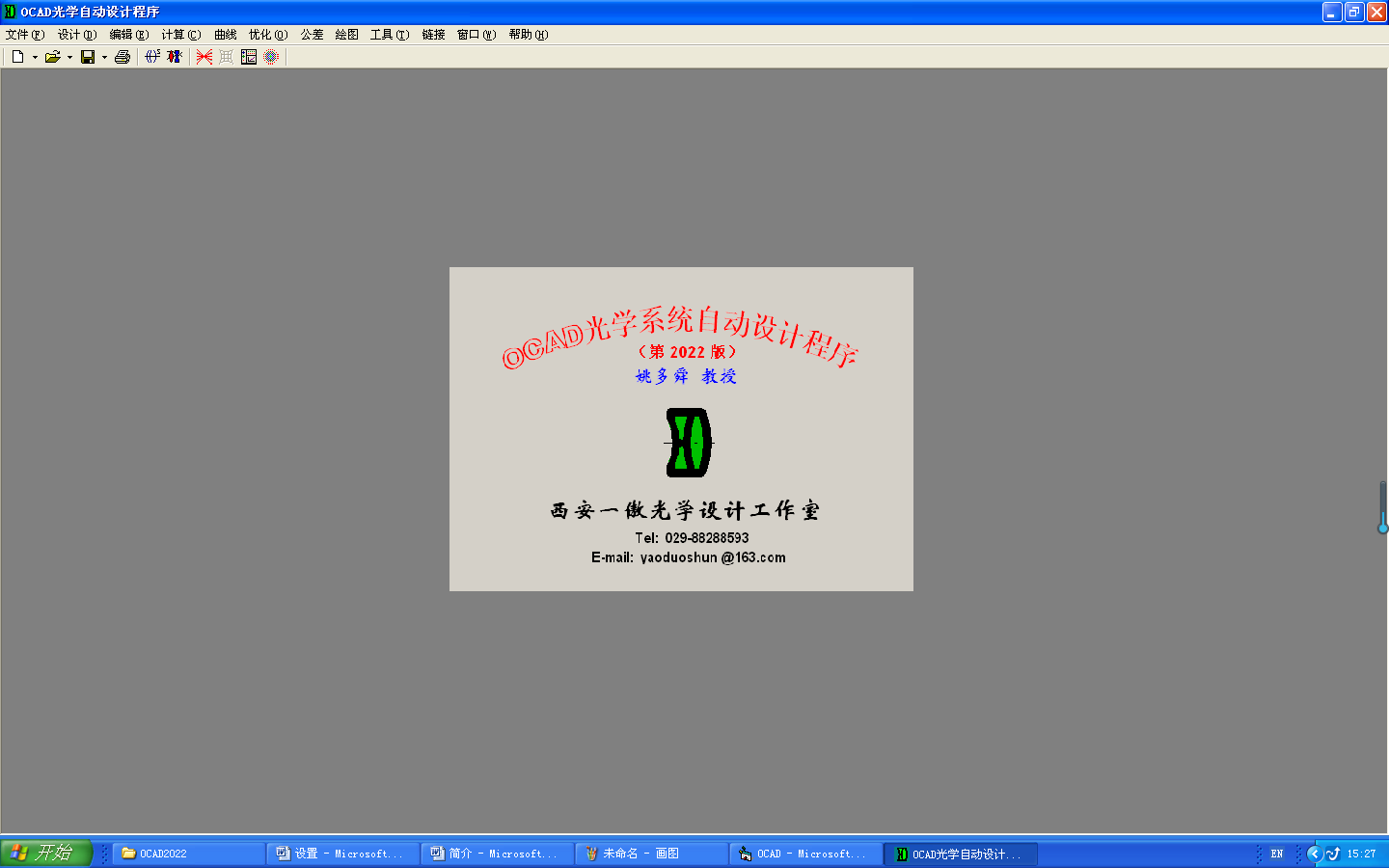

圖1.OCAD光學自動設計程序主界面
當前國內外優秀的光學設計軟件很多，但大多數都集中在光學系統的優化和像質評價方面，但如何確定光學系統的初始結構，在優化過程中如何隨時貫徹我國有關光學設計標準，特別是貫徹光學零件的表面半徑標準、邊沿厚度標準以及中心厚度標準等都需要在優化過程中及時體現，否則在優化之后再考慮這些勢必會影響優化結果。此外，在系統優化合格之后如何貫徹我國相應光學標準繪制光學圖紙也是光學設計者的繁重工作。為此OCAD光學自動設計程序就是出于這些目的編制的適用性光學設計軟件。為了與國內外一些優秀光學軟件取長補短，該程序設計了與其它有關軟件鏈接互動功能，可以實現和其它光學軟件數據共享，互相轉換，以求在整個光學設計過程中利用不同光學軟件的優勢完成光學設計工作。OCAD還可以與Word文字處理軟件關聯自動把設計過程中的資料及時轉換成Word文文件格式并顯示在接口上便于處理。OCAD光學自動設計程序的主要功能簡介如下。
一、 系統適應范圍
本程序不僅能計算常用的具有軸對稱旋轉表面的光學系統，還可以計算具有偏心和傾斜光學表面的非對稱光學系統；不僅能計算各種定焦距光學系統，還可以計算各種連續變焦光學系統、光學掃描系統以及變形光學系統等；
1. 能計算各種復雜的有焦光學系統，以及各種無焦光學系統。對于無焦光學系統可以直接使用角像差進行評價；
圖1-2. 各類望遠或無焦光學系統

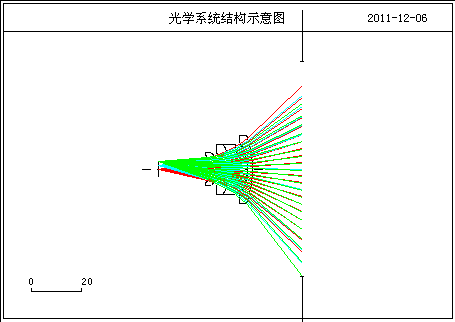

2. 能計算視場角小于90°的普通廣角鏡頭，F(xiàn)-θ鏡頭，還可以計算視場角大于90°的超廣角的魚眼鏡頭；
圖1-3. 特廣角（魚眼）鏡頭
3. 能計算由一系列球面或非球面或平面折（反）射光學表面組成的復雜光學系統，還能直接把各種折射棱鏡置于系統中進行計算；

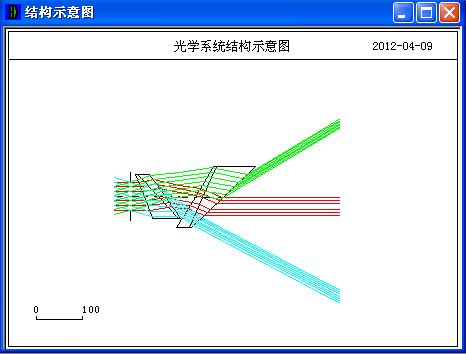

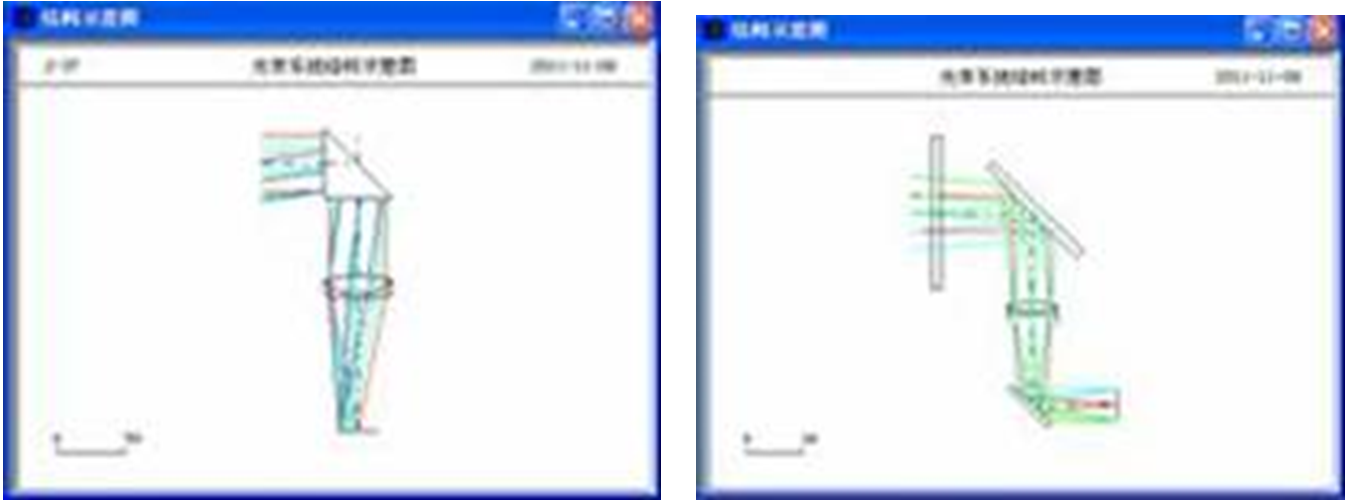

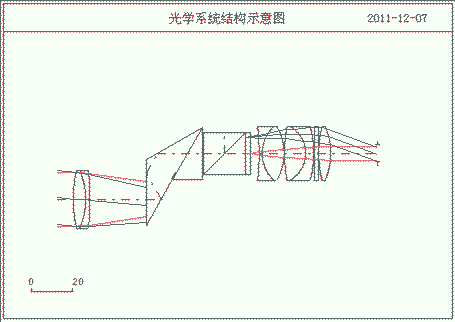

圖1-4. 帶棱鏡反射式光學系統
4. 可以計算各類連續變焦和斷續變焦光學系統；

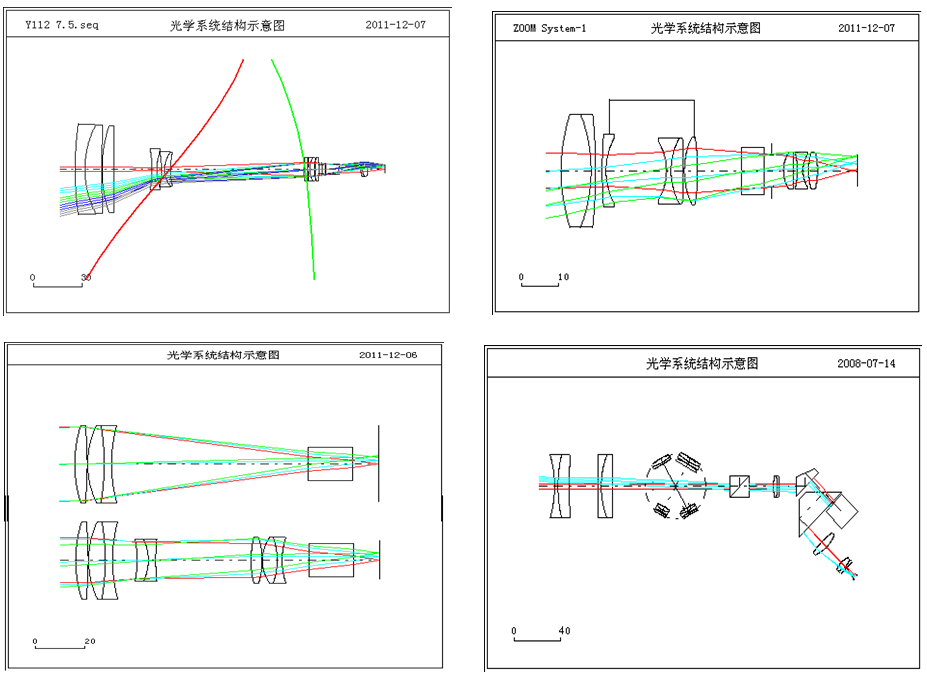

圖1-5. 各類連續或斷續變焦光學系統
5. 可以計算各類光學掃描系統；
圖1-6. 各類掃描光學系統
6. 計算各類反射鏡和特殊表面光學系統

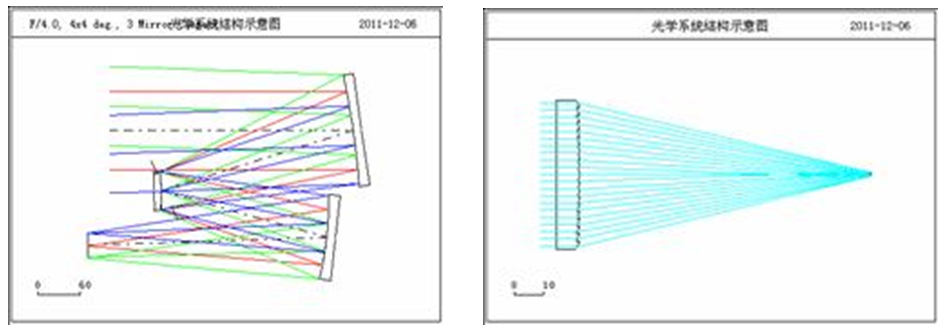

圖1-7. 各類反射鏡和特殊表面光學系統
7. 可以計算各類非成像系統和變形系統；
圖1-8. 變形光學系統
圖1-9. 非成像（或照明）光學系統

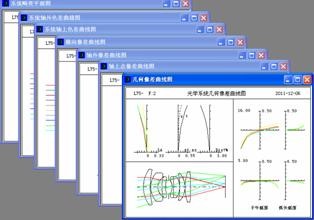

8. 可以計算系統各類成像像差及像差曲線。

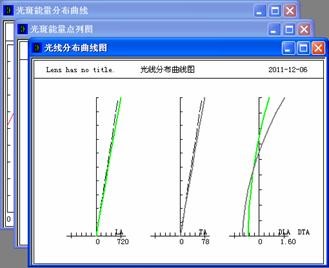

圖1-10. 各類幾何像差曲線

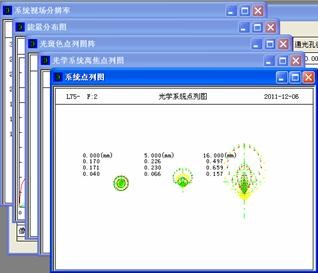

圖1-11. 各類點列圖像差曲線
圖1-12. 各類非成像光學系統像差曲線
二、 典型系統初始結構設計功能
本程序可以自動設計作為光學系統基礎的各種組合膠合薄透鏡光學元件、各類典型光學系統。其中各類連續變焦系統﹑斷續變焦系統、光學掃瞄光學系統以及雙高斯照相物鏡系統等。只要根據設計要求就能自動設計出基礎結構參數供自動優化以至最終完成滿足設計要求的合格光學系統。
1、 各類膠合薄透鏡及組合初始結構設計
圖1-3. 自動設計各類膠合薄透鏡及組合

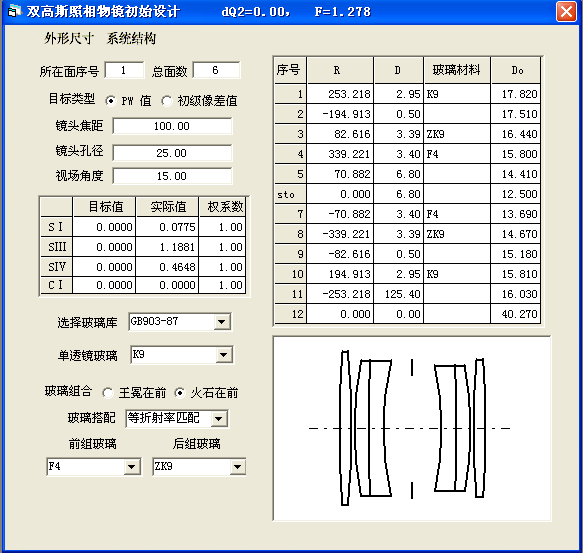

2、 雙高斯照相物鏡系統初始結構設計
圖1-4. 自動設計雙高斯照相物鏡系統
3、 各類變焦系統初始結構設計

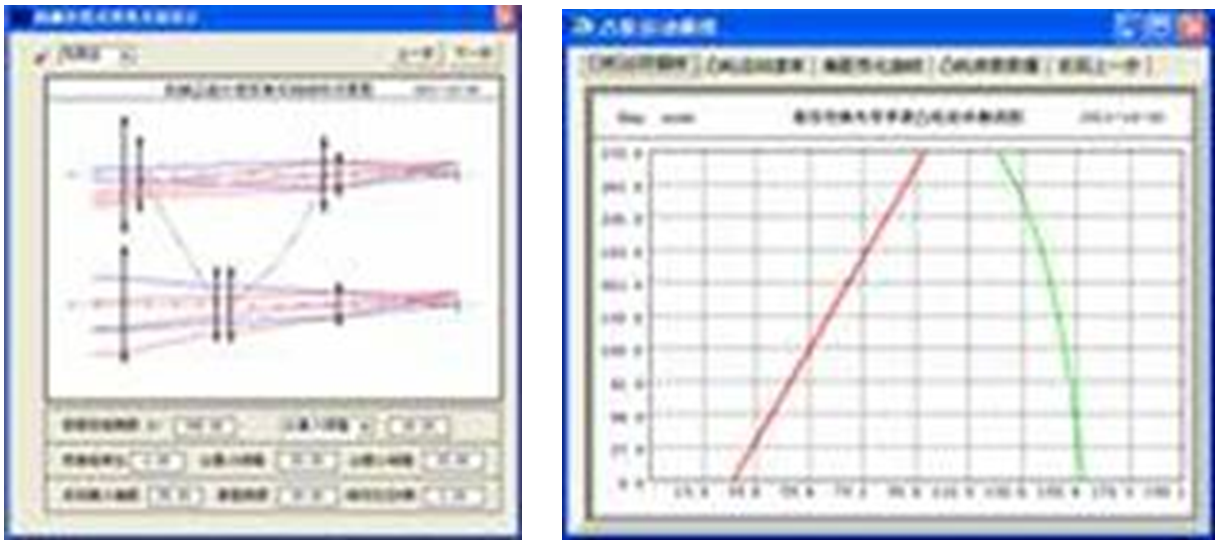

對變焦距系統，可以在整個變焦過程中全程自動優化設計；光學結構示意圖以及各種像差曲線均以動畫式顯示，可以形象直觀地看到在整個變焦過程中系統結構和像差曲線的變化情況；對機械補償式連續變焦光學系統，對各變焦活動組運動的曲線套筒（凸輪）可以自動計算出可直接用以加工的凸輪坐標曲線，根據需要還可對凸輪曲線進行優化設計。在計算機械補償式連續變焦光學系統時，只要變焦組運動范圍以及需計算各變焦距的位置數即可自動完成變焦過程的全部計算，不必輸入各變焦位置的可變間隔數據。
本程序提供了機械補償式連續變焦光學系統的初始結構設計的功能。自動分配各變焦組元及固定組的光焦度以及其光學間隔的自動計算；可根據高斯光學理論自動計算各組元的P、W值，從而獲得光學系統初始結構參數。在自動優化過程中，可以把各變焦位置的可控像差的算術平均值及其均方差以及各組元光焦度同時作為優化目標值進行控制，以保證光學系統的高斯解及系統像質的一致性；程序可以根據變焦曲線套筒的直徑及要求的最大轉角計算曲線套筒的曲線坐標值，直接提供加工數據。還可以根據曲線升角要求調整曲線升角大小等如圖1-5所示。
圖1-5. 自動設計及優化各類變焦系統
4、 各類掃描光學系統初始結構設計

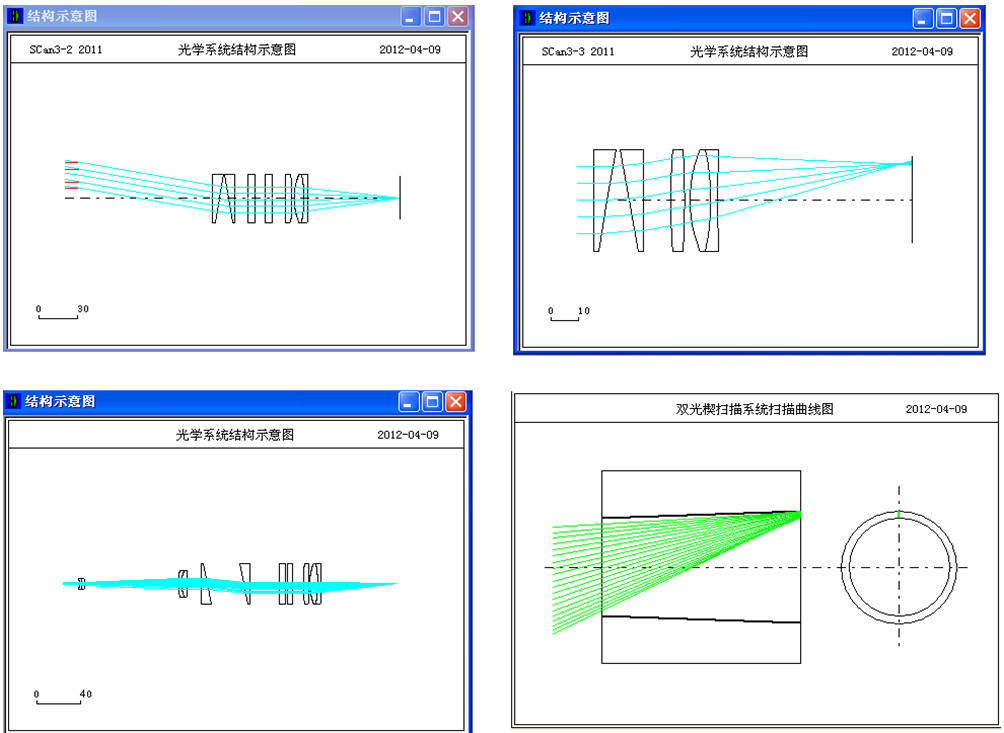

本程序具有自動設計各類掃描光學系統初始結構設計功能，其中包括物方掃描和像方掃描的單反射鏡掃描、雙反射鏡掃描以及雙光楔掃描的光學系統。

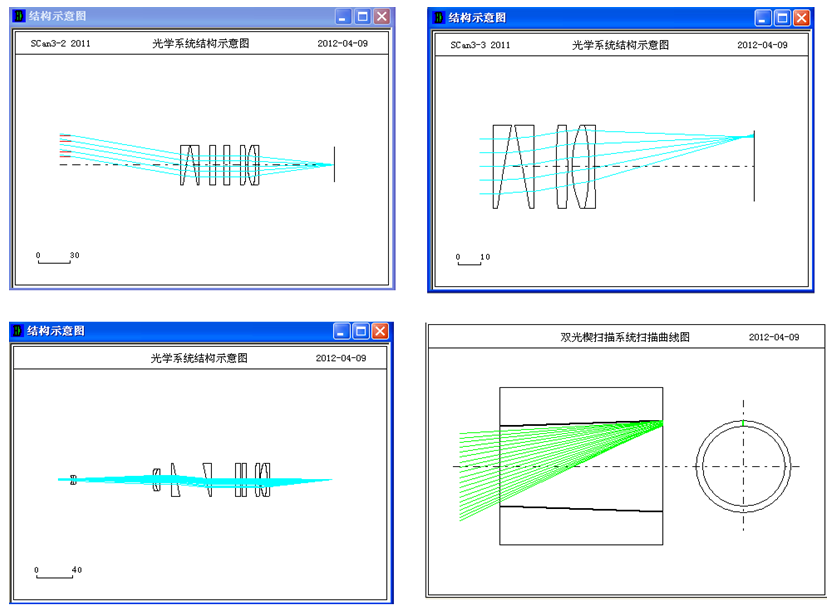

圖1-13. 單反射鏡或棱鏡光學掃描系統
圖1-14. 雙反射鏡掃描光學系統
圖1-15. 雙光楔掃描光學系統
5、 菲涅爾透鏡自動設計

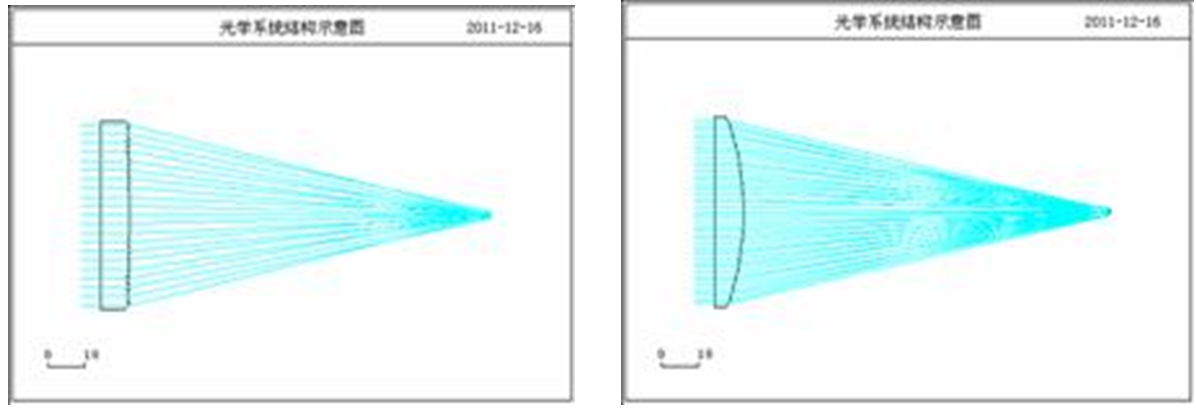

程序可以根據等效焦距及表面基底曲率的要求自動設計菲涅爾透鏡，如圖1-16。
圖1-16. 自動設計菲涅爾透鏡
三、 連續變焦系統凸輪曲線優化功能
在顯示可變焦距光學系統示意圖的同時，還可自動計算并顯示連續變焦光學系統凸輪曲線。對三組元連續變焦系統，還可根據需要計算任意點數的凸輪曲線以及曲線的坐標值等。對非三組元連續變焦系統，還可根據系統給出的可變間隔數據計算指定點數的凸輪曲線以及曲線的坐標值。

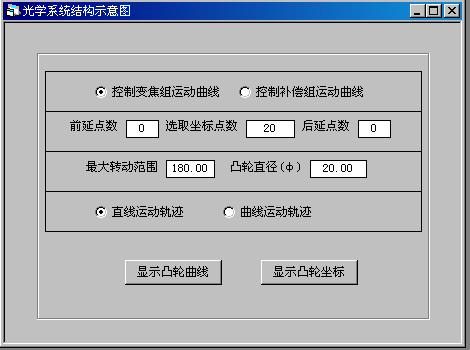

凸輪曲線的計算和曲線顯示方法圖5-1。
圖5-3. 連續變焦光學系統凸輪曲線的計算

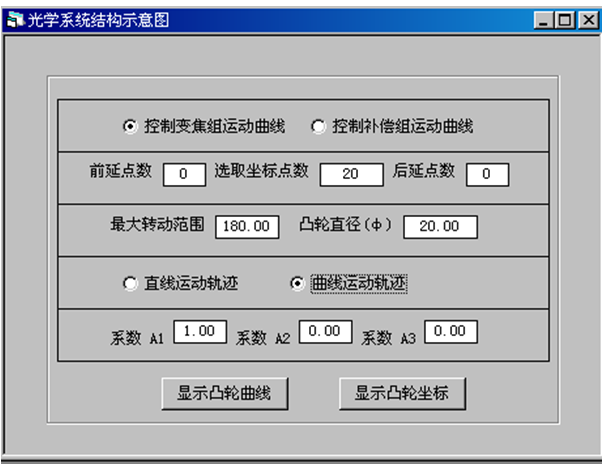

對三組元連續變焦系統，前活動組被稱為變焦組，后活動組被稱為補償組。按照連續變焦系統的光學計算方法，如果其中變焦組的運動位置設定，相應補償組的位置便可有計算確定。在計算其凸輪曲線時可以先給定變焦組運動軌跡求取補償組曲線，反之也可以先給定補償組運動軌跡求取變焦組曲線。在給定變焦組或補償組運動軌跡時，可以設定為直線也可以設定為一個三次曲線。由于過去對凸輪曲線套筒加工工藝的困難，對變焦組運動軌跡基本都采用直線的形式。但隨著凸輪加工工藝的不斷提高以及對變焦組和補償組兩條運動曲線的優化組合的需要，兩條運動曲線均采用非線性曲線的凸輪會有效改善凸輪升角關系，提高運動平滑性。當選用曲線運動軌跡時，凸輪計算窗口變化如圖5-4，可以設計非直線運動的曲線方程系數。曲線方程為 ，其中 ﹑ 和 三個系數可在圖5-2中填入。注意在填寫這三個系數時應填寫系數的規劃值，即三個系數的和應為“1”。
圖5-4.連續變焦光學系統凸輪曲線的計算
此外，在計算凸輪曲線時，考慮到活動組運動范圍的余量，凸輪曲線兩端必須適當延長，即需要增加計算點數。為此在給定計算運動曲線坐標點數時應分別填寫“前延點數”﹑“選取坐標點數”和“后延點數”三個數據。另外考慮機械設計時以設計了凸輪曲線套筒的直徑及曲線套筒的轉動角度范圍，在計算凸輪曲線時還可計算出曲線的曲線套筒的轉動角度坐標和沿套筒的軸向坐標以及曲線升角角度值以供參考。

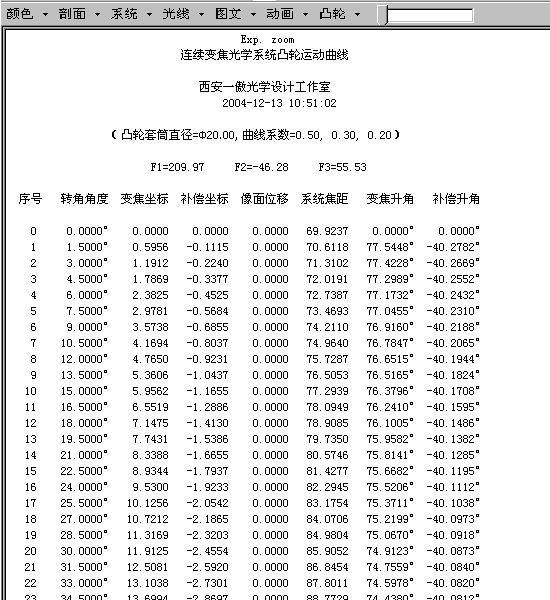

經過以上數據準備后，點擊“顯示凸輪曲線”或“顯示凸輪坐標”即可顯示凸輪曲線或凸輪坐標數據如圖5-5。
圖5-5. 凸輪曲線的坐標數據

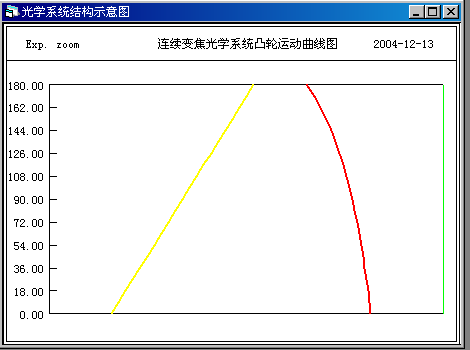

圖5-5. 凸輪曲線的曲線圖
四、 自動繪圖的功能
在光學設計任務完成之后，按標準化的要求，應該對各光學表面半徑進行規格化處理。首先考慮按照 GB3158-82 光學零件球面半徑數值系列的要求，然后還可以按有關企業標準或現有樣板庫的樣板系列規化光學表面半徑。本軟件就具有此功能。

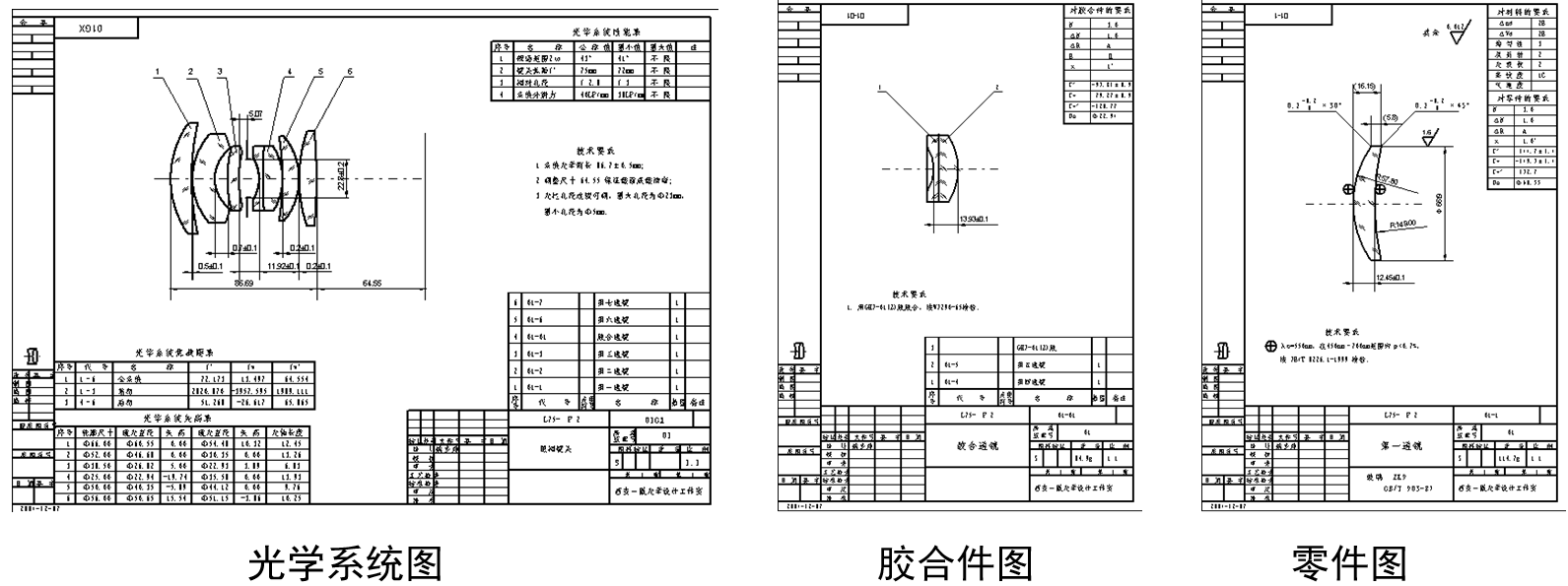

圖3 可繪制各類光學圖紙
本軟件包有很強的自動繪制各種光學圖紙的功能。在光學系統出圖階段，可以按照標準化的要求，滿足 GB13323-91 光學制圖以及其他一系列諸如光學零件公差配合，零件倒邊倒角的要求，繪制光學系統圖，光學零件圖以及光學棱鏡圖等。
本軟件包還為用戶提供了一個繪圖窗口，在其中任意繪制各種光學方案示意圖，也可以對自動繪制的各種光學圖紙進行補充或添加。
五、 與其它光學設計軟件的兼容功能
本軟件包具有可讀取國內外一些著名光學軟件數據文件以及自動生成其數據文件的功能。目前國內外一些著名光學軟件，各有所長，各具特色。為了取長補短，本軟件包可以直接讀取如國外著名的 CODE Ⅴ、Zemax、OSLO 以及國內應用面很廣的 SOD88 等光學軟件的數據文件，同時本軟件包也具有可以自動生成這些光學軟件的數據文件的功能。這樣不僅可以擴展本軟件包和他們之間的交流，同時還可以以本軟件包為紐帶增強這些軟件包之間的交流。

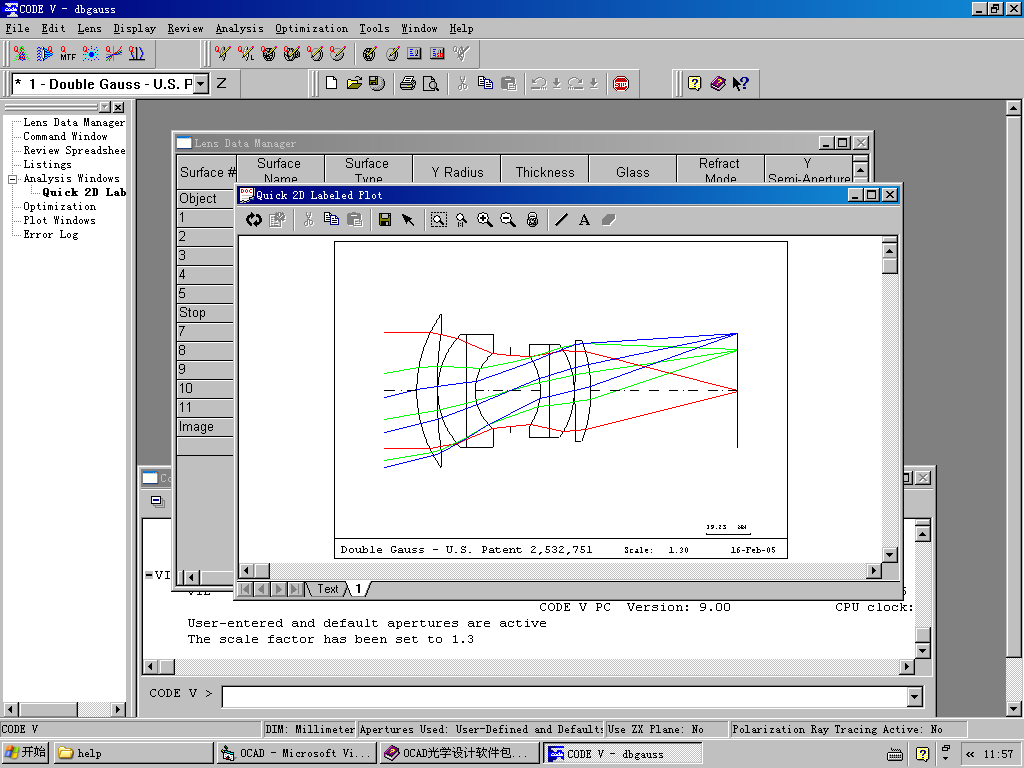

圖5. 與 CODE Ⅴ 光學軟件兼容

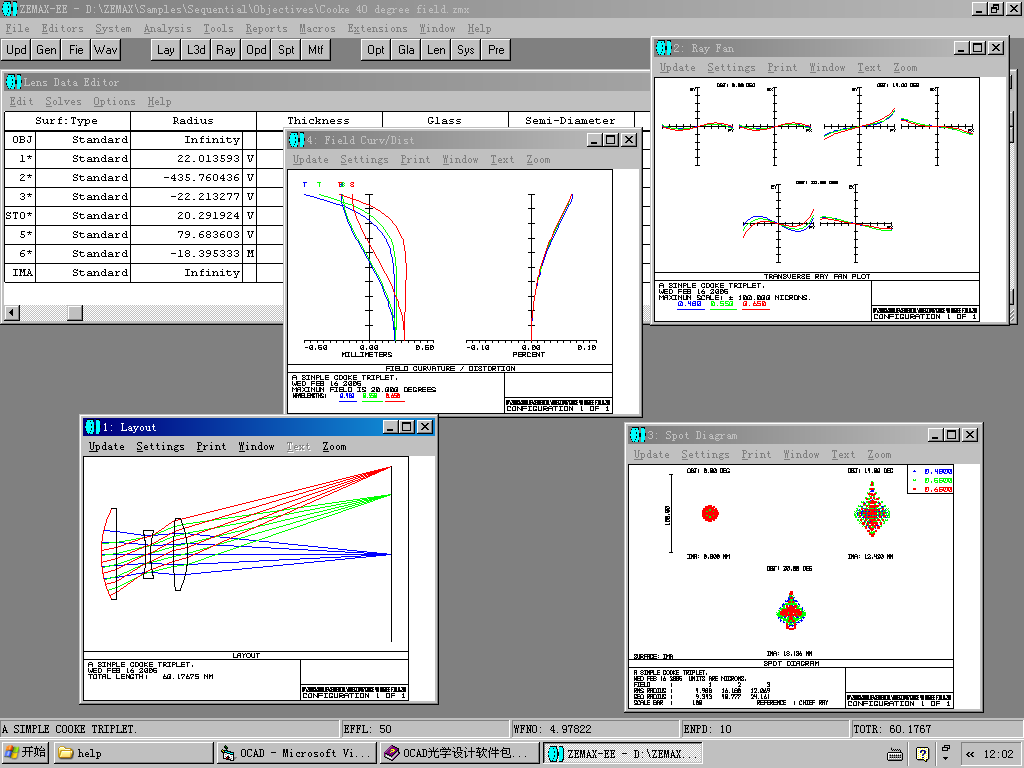

圖6. 與 Zemax 光學軟件兼容

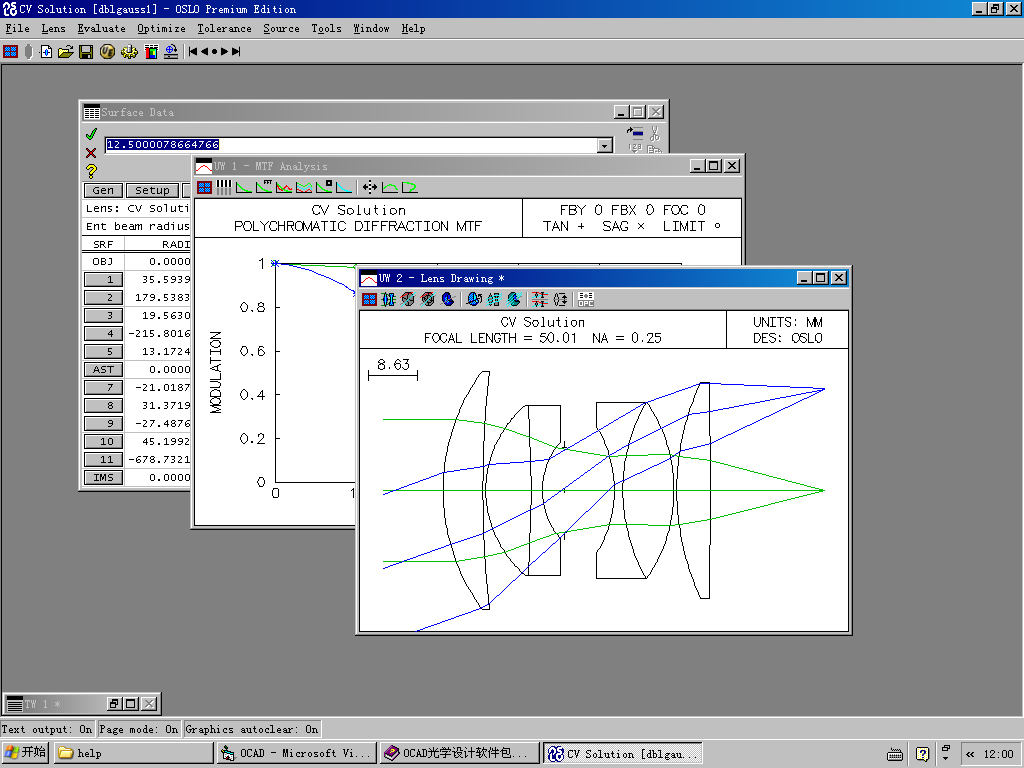

圖7. 與 OSLO 光學軟件兼容
由于各光學軟件的功能各有所長，其數據文件的內涵也有所不同，因此在各不同軟件之間數據轉換時也不可能完全轉換。本軟件包對其他軟件數據讀取或保存成其他軟件的數據文件時也只能讀存其公共部分，各自的特殊內容尚需在使用該程序時修改補充。
六、 與其它應用軟件鏈接使用的功能

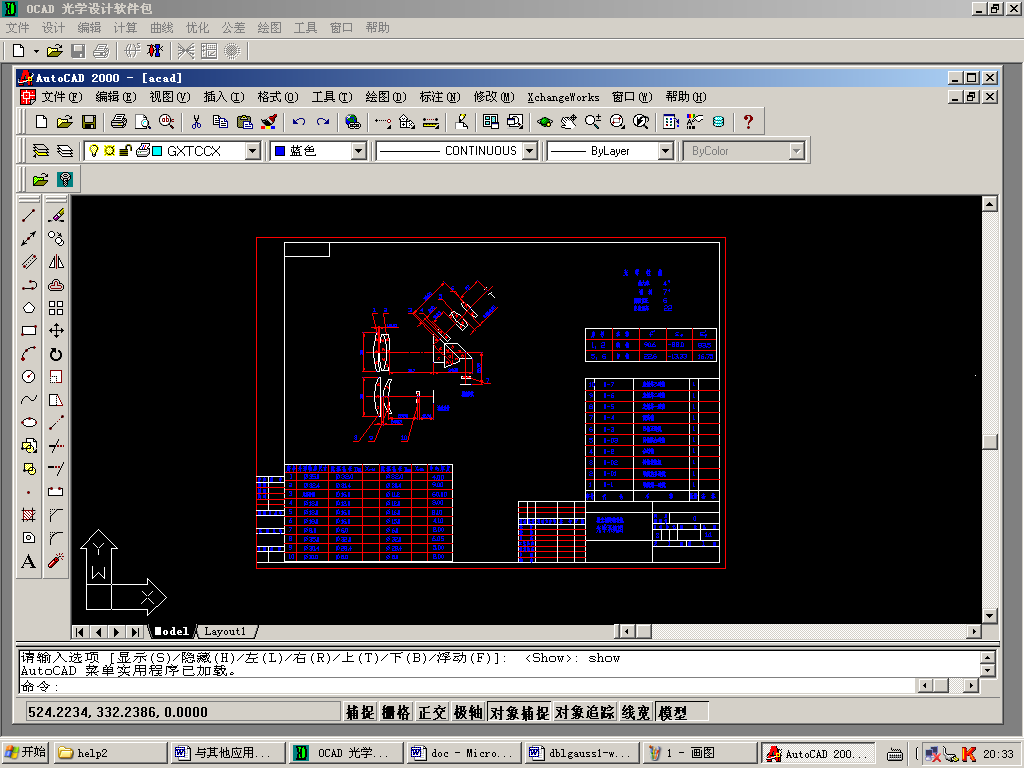

本軟件包具有可與其他應用軟件鏈接使用的功能。由于光學設計軟件不僅只進行光學設計，還要進行設計結果的輸出工作，其中包括計算數據的輸出和設計圖紙的繪制輸出工作。輸出設計數據往往需要經常使用的 Microsoft Word 軟件及Microsoft Excel 軟件等，設計圖紙的繪制除本軟件可以直接繪制各類光學圖紙外，有時也許要應用工程通用的 AutoCAD 應用軟件以及 Solid Work 軟件等。為了便于使用這些有用的應用軟件，本軟件包可以把這些好軟件鏈接在一起，操作十分方便。圖8到圖10分別為本軟件包直接調用被鏈接的Microsoft Word 軟件、Microsoft Excel 軟件以及 AutoCAD 軟件的屏幕界面。

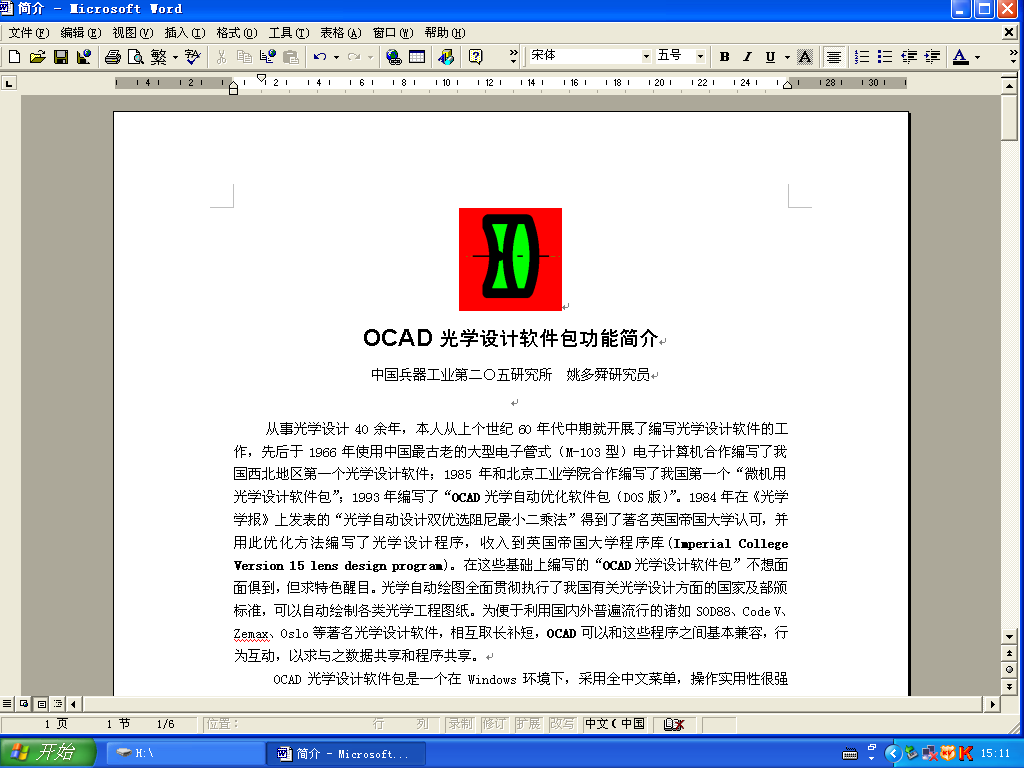

圖8. 與Word軟件鏈接使用
圖9. 與AutoCAD軟件鏈接使用

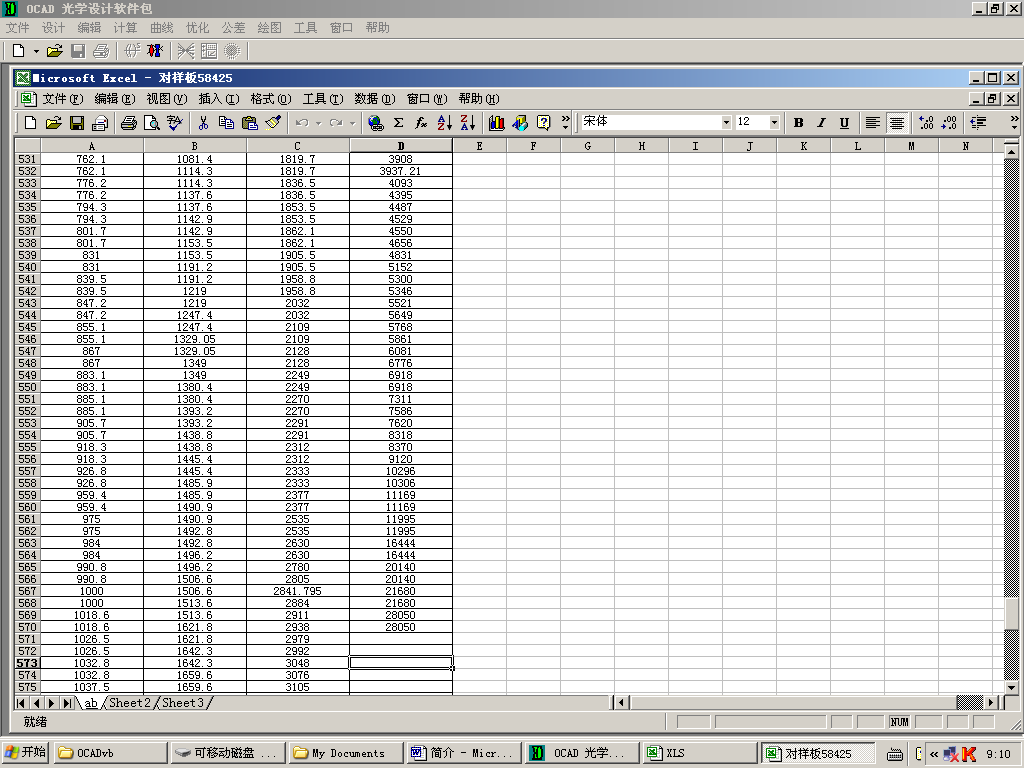

圖10. 與 Excel軟件鏈接使用
七、 文字處理功能

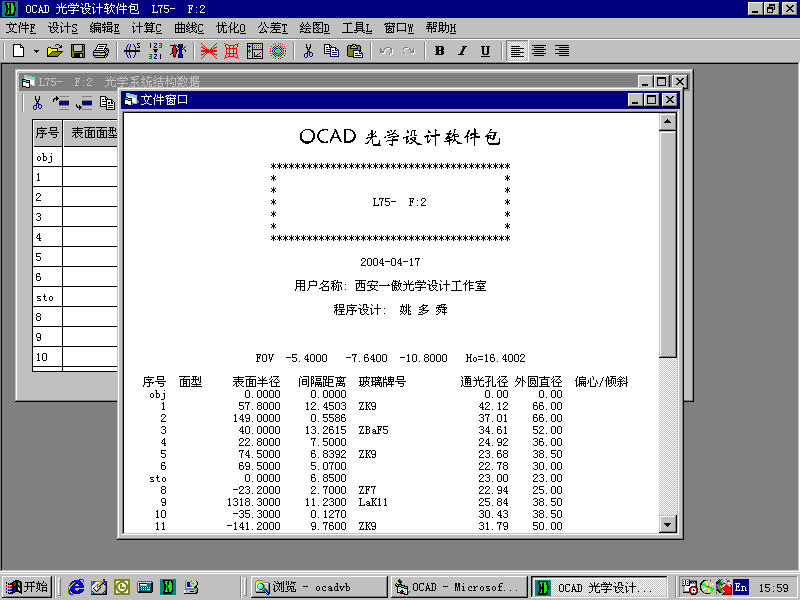

本軟件包生成的所有計算結果數據，都可以存成 Word 軟件使用的 “*.DOC” 格式文件，并具有一定文字處理功能，比如字體及大小的選擇；文字增刪、復制及粘貼；居中或前后對齊的處理以及字的前景色和背景色的選擇處理等功能如圖11所示。
圖11. 文字處理窗口
八、 數據庫功能
1、 玻璃材料數據資料

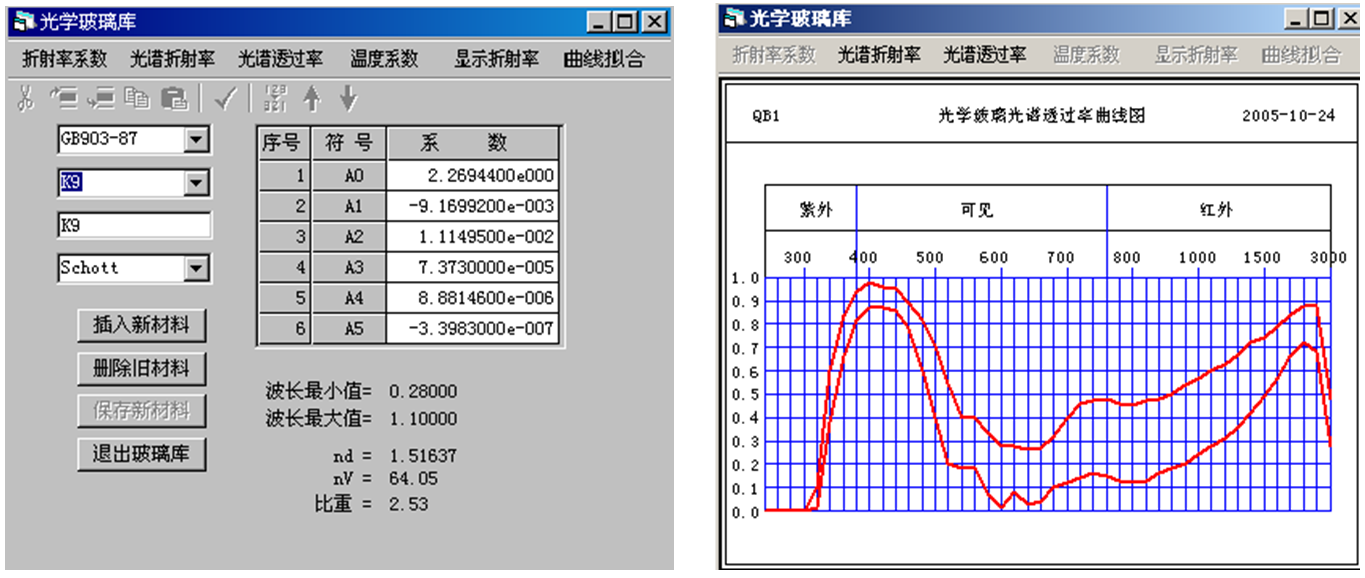

其中玻璃材料數據庫幾乎涵蓋了國內外如CODE Ⅴ、Zemax、OSLO 以及 SOD88 等光學軟件具有的所有光學材料玻璃庫，其中還包括有色玻璃材料，所有玻璃庫用戶都有對其補充修改的功能，便于不斷擴充如圖12所示。
圖12.光學玻璃材料資料庫
2、 廠（所）標玻璃對樣板資料
為對光學表面半徑進行標準化處理及盡量選用本企業或其他企業現有對樣板資源，軟件包可以提供或自己建立對樣板資料庫，供充分選擇。
3、 光學反射棱鏡圖庫資料
為便于繪制光學反射棱鏡零件圖，軟件包可自動繪制 國標GB 7660.1～7660.3-87 所規定的所有反射棱鏡。
4、 典型（專利）光學系統鏡頭庫資料
軟件包在文件菜單里為用戶提供了一個典型鏡頭資料庫功能，此鏡頭庫是一個開放式鏡頭資料庫，不僅收入了國內外如CODE Ⅴ、Zemax、OSLO等光學軟件中所列各種專利鏡頭數據及其他專利鏡頭資料2500多，供設計選取和參考。還可及時記錄和存入用戶積累的光學數據資料。
為使用方便，這些鏡頭數據資料按不同類型光學系統記錄在資料查詢目錄中，供隨時存取檢索使用如圖13所示。

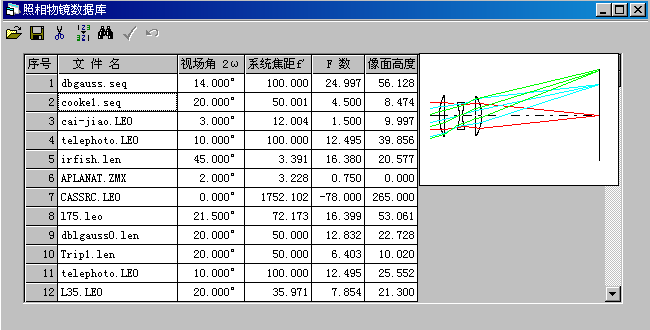

圖13. 光學數據資料鏡頭庫
|
