TechWiz LCD 3D應用：賓主液晶

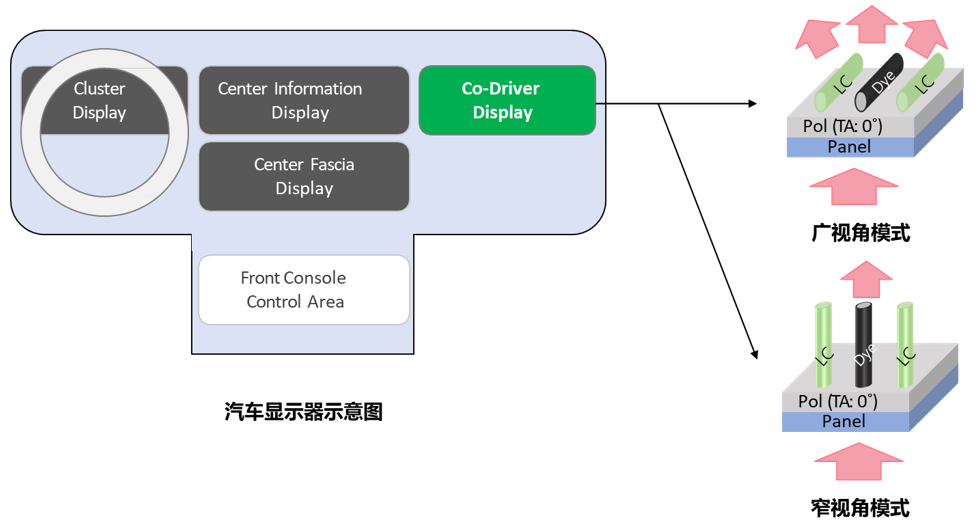

近年來，賓主液晶在汽車顯示中CDD的視角控制方面被經常研究。

使用賓主液晶功能，用戶可以模擬與二色性染料混合的液晶。

1. 建模任務

1.1對比不同電壓（寬/窄視角模式）下亮度的分布





2. 建模過程

以下是建模過程中部分重要步驟的說明

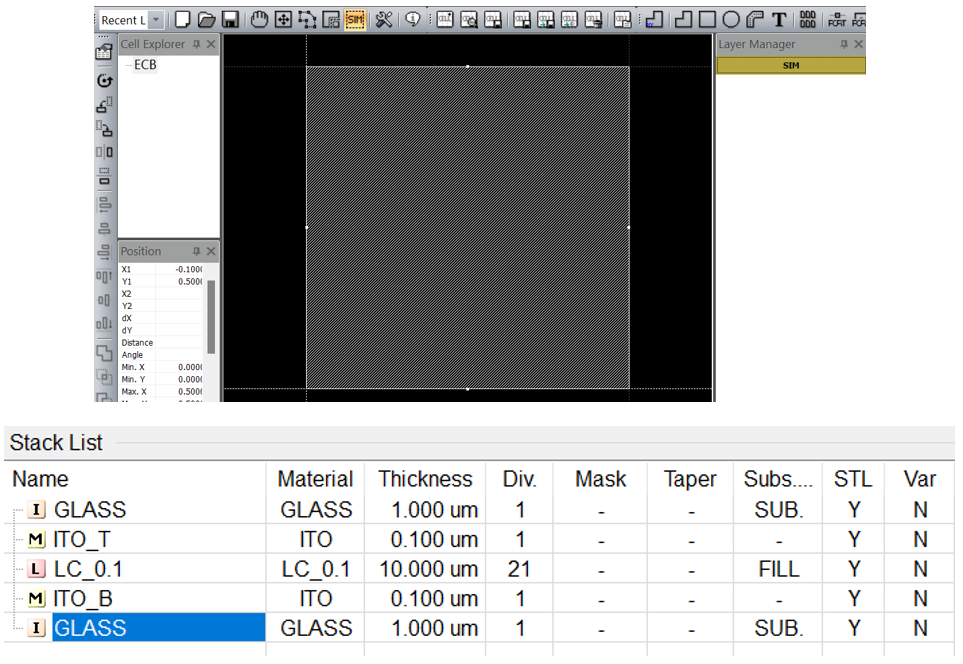

2.1在TechWiz Layout中創建結構（生成項目和mesh文件），此案例采用一維結構，所以僅設置模擬區域即可，在SIM中設置堆棧結構。



結構創建完成后在TechWiz LCD 3D中加載并進行相關參數設置



2.2軟件中二色性染料摻雜的設置

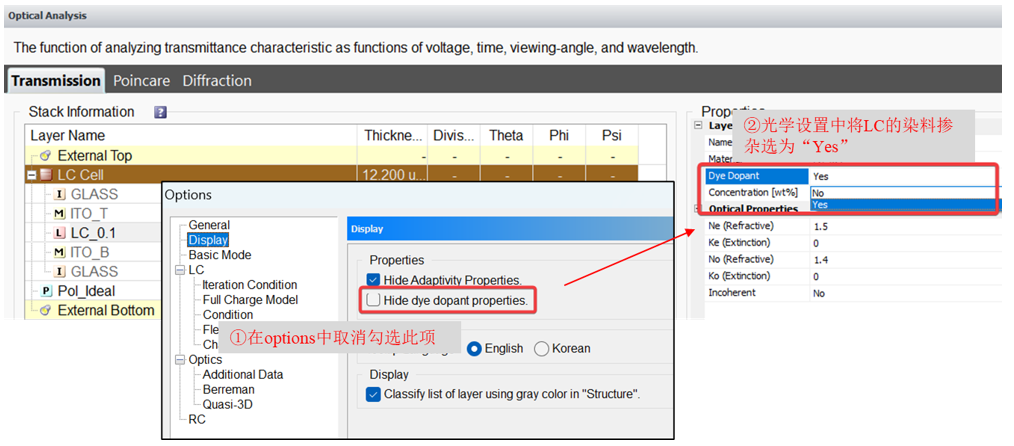

此例需要設置染料摻雜

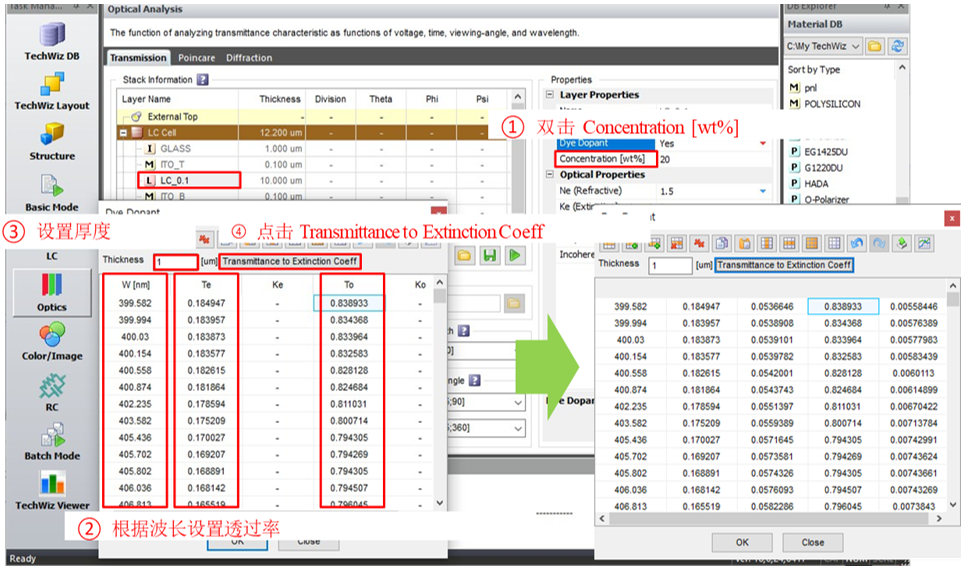

設置透過率，并設置濃度

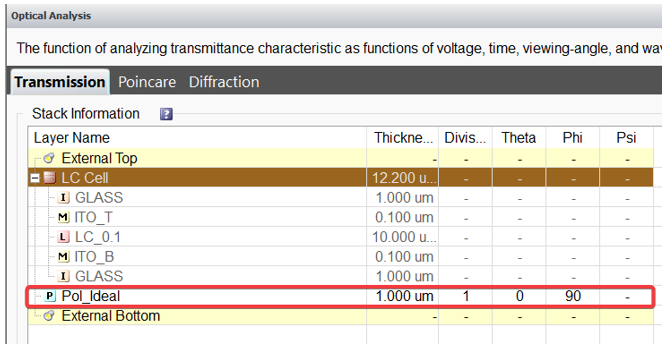

添加偏振器

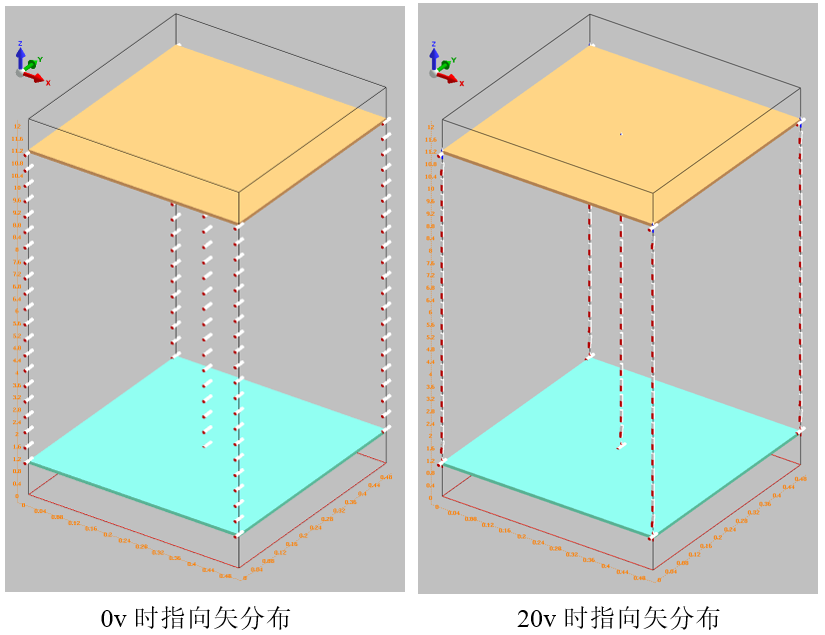

2.3執行運算



3. 結果查看

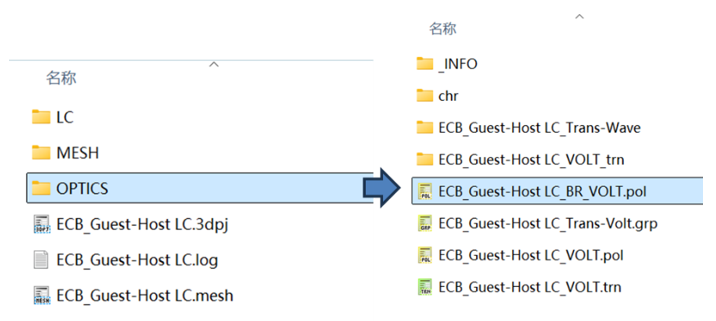

3.1 查看結果，在Optics文件夾中，將相關結果文件導入到TechWiz Viewer來查看

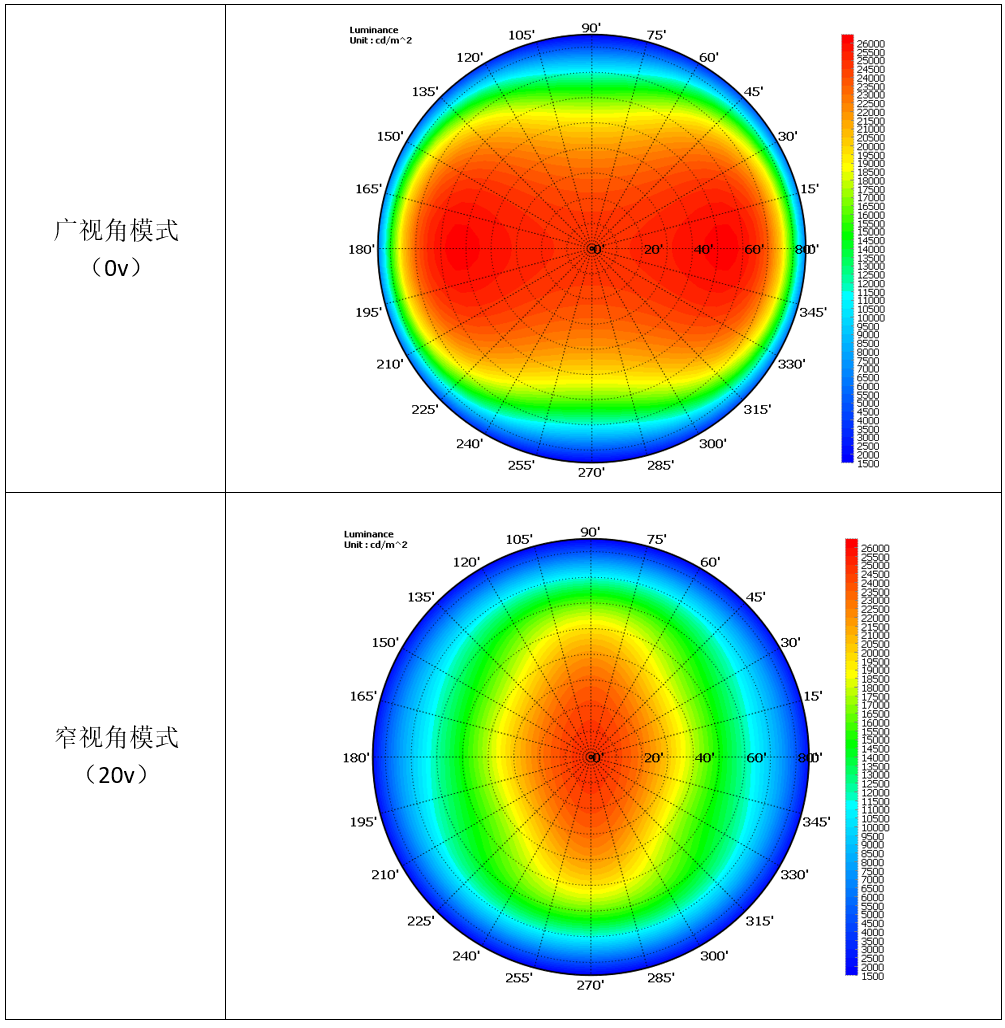

3.2 結果對比

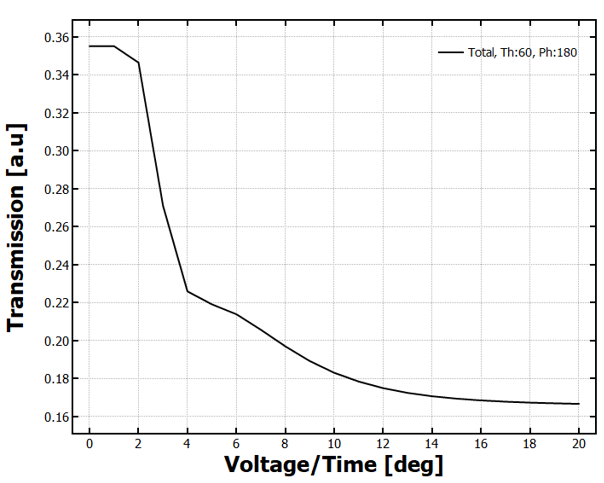

3.3 特定視角下的V-T曲線



θ:60°；φ:180°下電壓-透過率關系
