TechWiz LCD 3D應用：利用非相干方法分析厚層

時間:2024-07-31 16:42來源:訊技光電作者: 技術部點擊:次打印

通過使用非相干層的功能，用戶可以更準確地來分析在多重反射作用下的透射/反射結果。

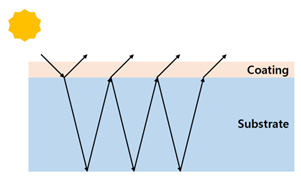

如果在在多重反射分析中存在一個厚層，則根據波長的不同，透射/反射圖會出現振蕩的形式。

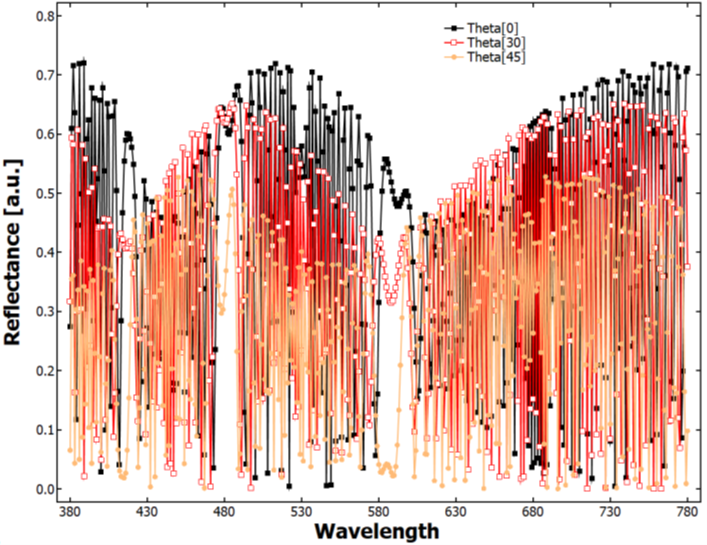

多重反射結果

1. 建模任務

1.1對比是否使用非相干層功能的不同結果

1.2結構為簡單堆棧

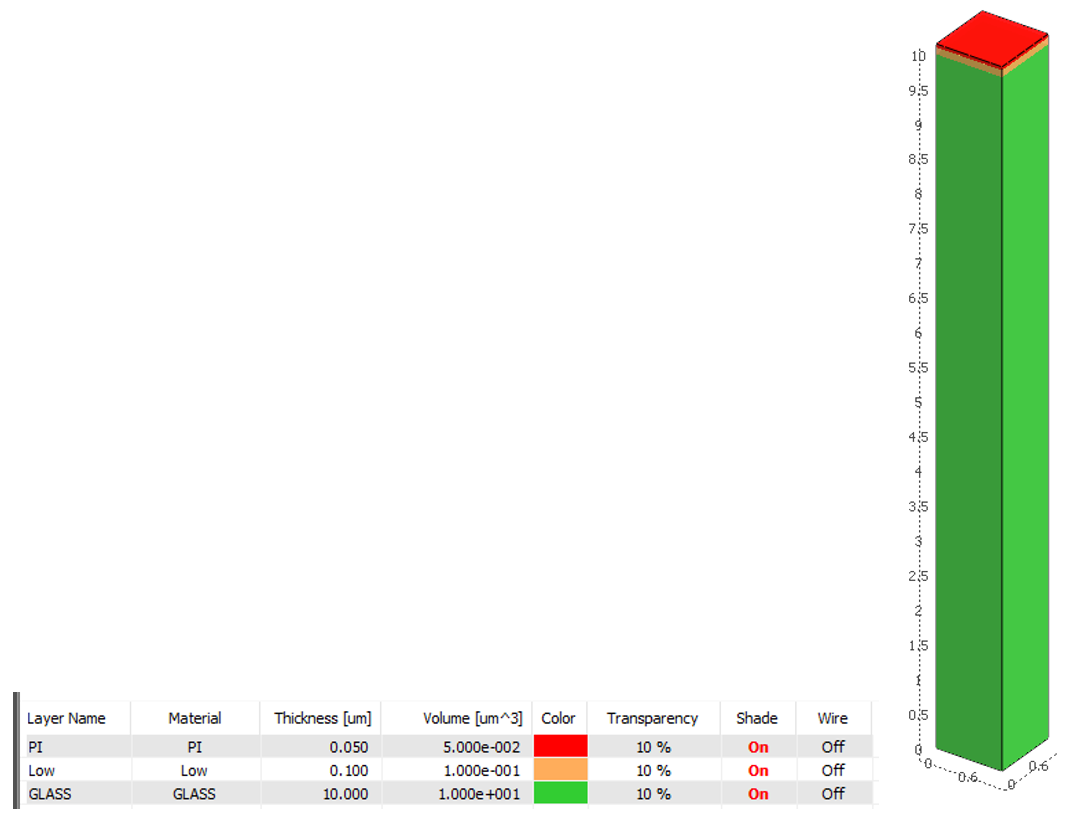

結構

2. 建模過程

2.1在TechWiz Layout中創建結構

2.2進行相關參數設置

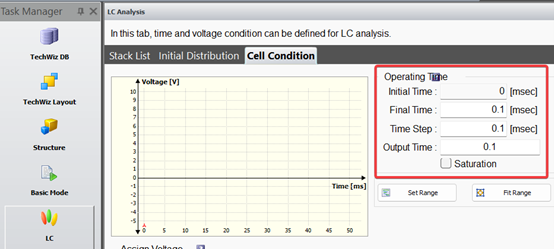

由于結構無液晶，相關電壓參數都設置為0.1ms

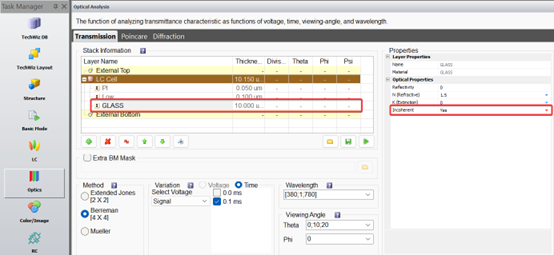

將Glass項的Incoherent選項設置為Yes，并設置其它仿真條件

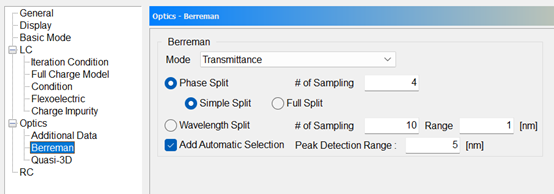

設置Berreman路徑下的模式，其中每個選項的具體含義可以查閱軟件用戶手冊，或查閱訊技光電的書籍《TechWiz LCD 3D中文手冊》

2.3執行運算

3. 結果查看

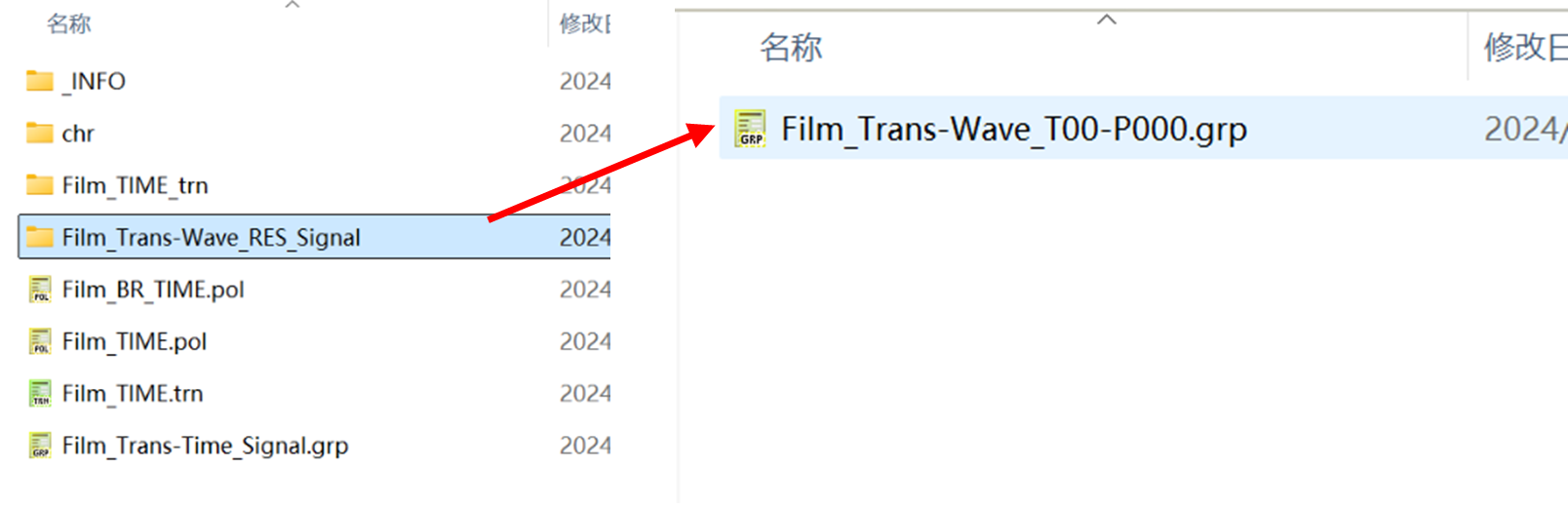

3.1 查看結果，在Optics文件夾中，按下圖，將相關結果文件導入到TechWiz Viewer來查看

3.2 結果對比

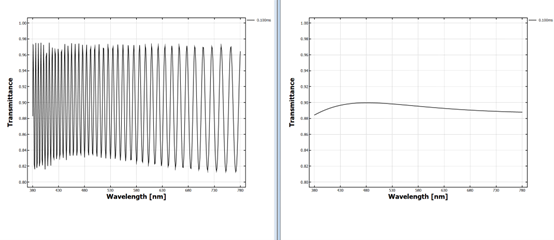

（左）未使用“非相干層”功能（右）使用了“非相干層”功能
