OCT顯微檢測儀

技術原理：


光學低相干層析(Optical Coherence Tomography，簡稱 OCT)是 20 世紀 90 年代初發展起來的低損、高分辨、非侵入式的醫學、成像技術。它的原理類似于超聲成像，不同之處是它利用的是光，而不是聲音。


通過使用寬帶波長光源和光譜儀，設備可以捕獲圖像根據光的波長通過干涉光譜分析。OCT能夠提供表面輪廓以及有關地下結構和統一性使其能夠?qū)崟r(shí)提供準確的信息，以進行診斷，監控，和原位過程反饋。

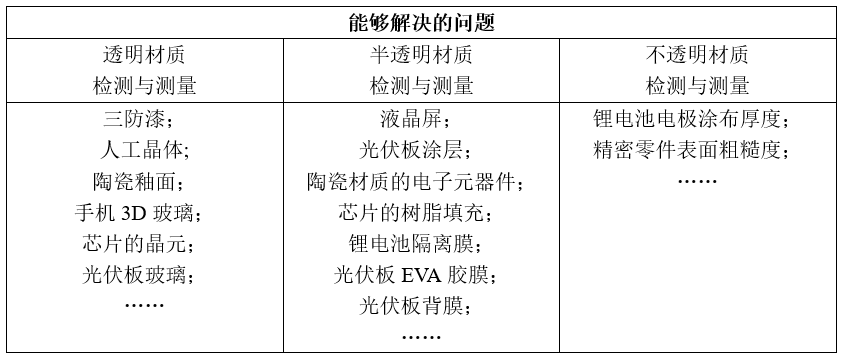

適用范圍：

• 透明或者半透明膜層內部結構的厚度、瑕疵及損壞檢測

• 如電氣行業的三防漆，手機3D屏，透明樹脂涂層，柔性O(shè)LED等多行業



主要特性：

• 實時 ——可實時反饋處理生產線缺陷產品

• 高效 ——秒級檢測速度

• 無損 ——非接觸式、勿需破壞樣品

• 精度高 ——微米級成像精度

• 自動化 ——可取代人工檢測，降低運營成本

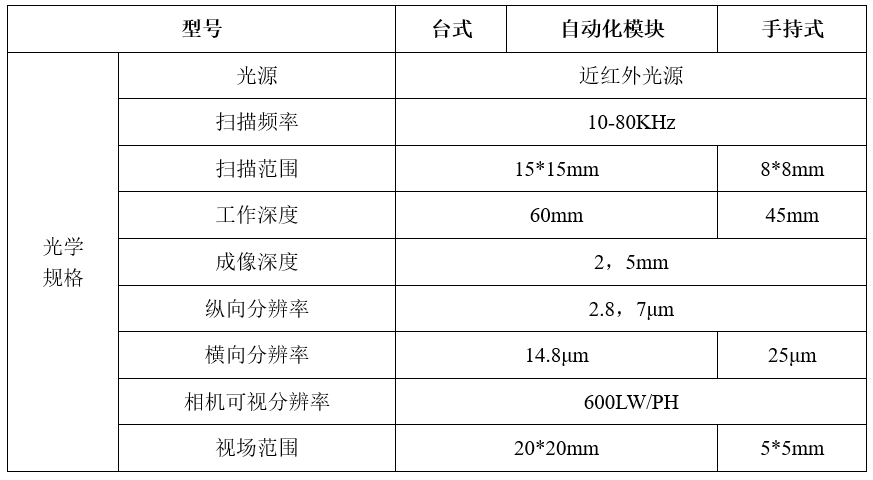

設備參數表：

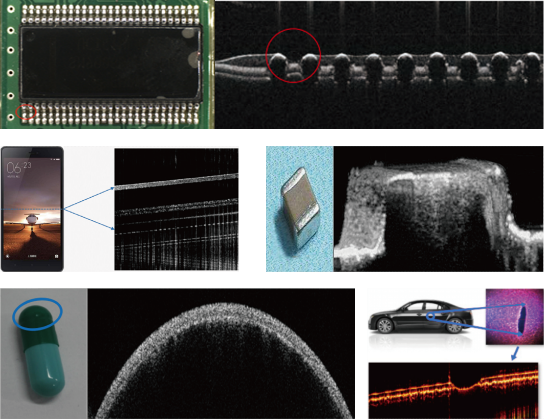

應用領域：





案例展示

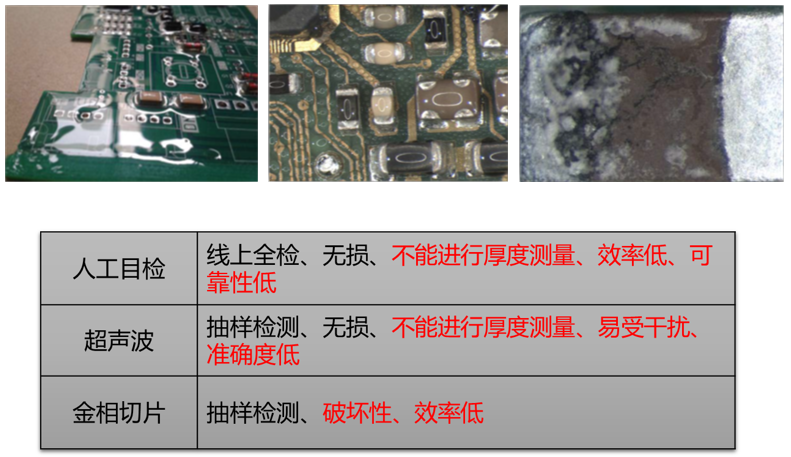

1. 三防漆檢測（Conformal coating）：

電路板上20~300μm薄膜，保護電路板免受環境的侵蝕而導致線路板失效。

典型質量問題：

 厚度不均勻；

 氣泡和分層；

 固化不均勻。





實時、在線、無損、快速的檢測手段--行業空白

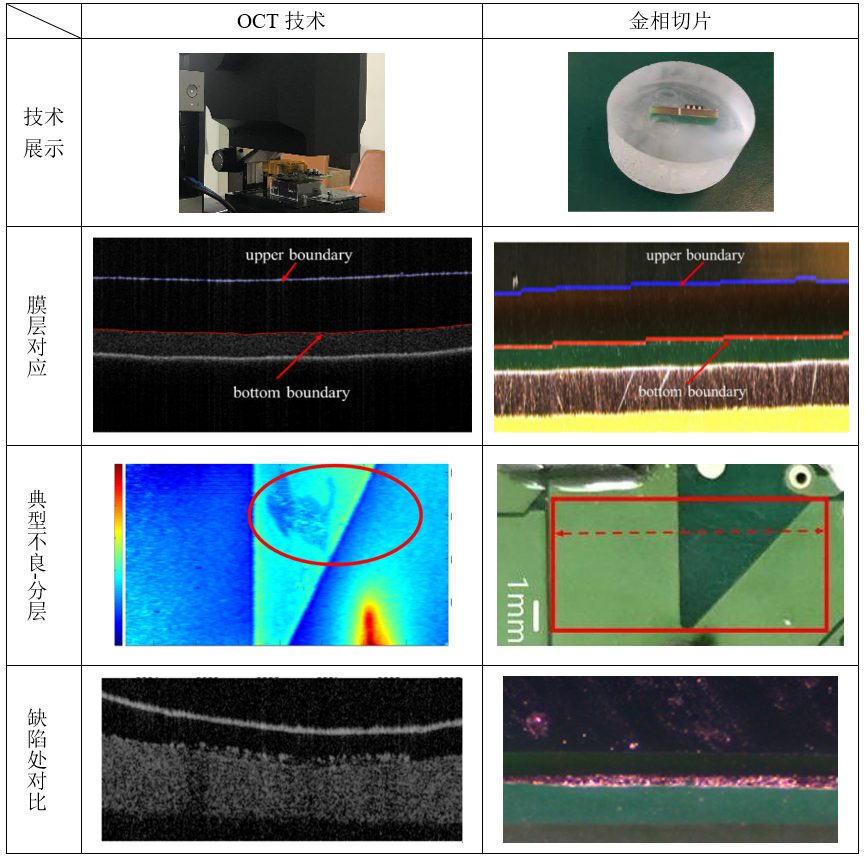

2. OCT技術與金相切片對比

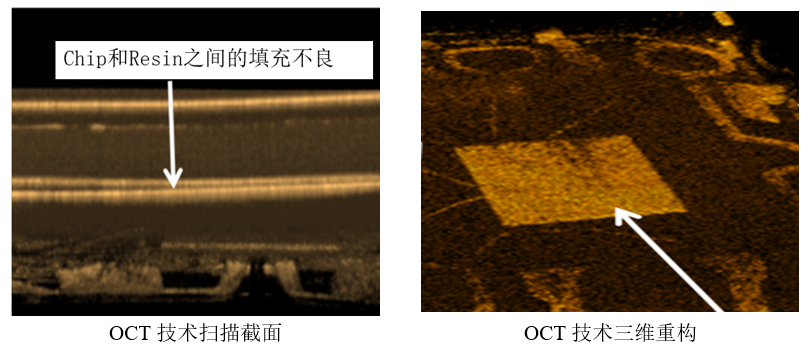

在芯片封裝中往往會有可能出現Resin的填充不良問題，其樹脂或者陶瓷填充材料可以被OCT技術透穿進行光學檢測
