2017年，因?yàn)榘l(fā)現了“控制晝夜節律的分子機制”，三位美國科學家獲得了諾貝爾生理學和醫學獎，人類的生物規律和認知表現明顯的受到光環境的影響這一科學理論被越來越多的人士所認知和重視，并成為發展“以人為本的照明（Human Centric Lighting）”的重要內容之一。五種視網膜光感受器（三種視錐細胞，視桿細胞和含有黑視蛋白的ipRGC）中的任何一種受光刺激，這些感受器可以導致對光的反應，尤其ipRGC的反應會影響人體的健康及節律功能。
新國際標準<CIE S 02 6/E:2018 CIE System for Metrology of Optical Radiation for ipRGC-Influenced Responses to Light>給出了光譜影響的量化方法，采用視黑素等效日光(D65)照度Melanopic equivalent daylight (D65)illuminance, Melanopic EDI (lx)表示。[The WELL Building Standard Q2 2020 version]采用類似的方法，使用”視黑素等效勒克斯equivalent melanopic lux, 即EML，作為五類感光細胞中的ipRGC等效勒克斯值EML (Equivalent Melanopic Lux)量化值，并成為其節律照明設計的量化標準。
生物節律是由生物體內的節律基因控制的。目前研究人員普遍認為，生物節律的主要影響因素是時間和光，時間是無法改變的，而光是人類可以調控的，用不同的光質和光量在不同時段科學分配，從而使人大部分時間處在健康和良好的節律水平，以此為人本照明的設計目標之一。

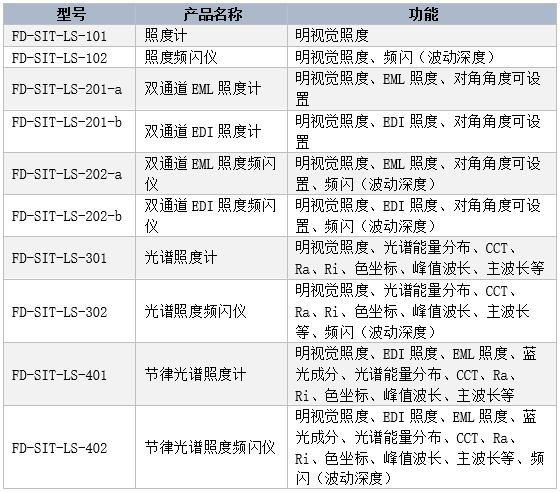

產品型號及功能
功能特性：
頻閃/波動深度
明視覺照度（測試角度可設置）
非視覺照度（測試角度可設置）
光譜/光度色度信息
頻閃/波動深度（可選）
頻閃或閃爍在最近幾年逐漸被業界重視和理解，得益于多種專業儀器的開發，可以從數據上具體分析閃爍對視覺或健康的影響。頻閃的危害盡管存在爭議，也有不同的標準，不同時期，不同機構提出了不同的評價方法，目前大家比較關注的是頻閃波動深度頻閃頻率(Par 1789)、SVM和Pst(CIE)，波動深度如右下圖是一個100Hz的頻閃波形圖：峰值為Max，谷值為Min，
波動深度=(Max-Min)/(Max+min) *100%

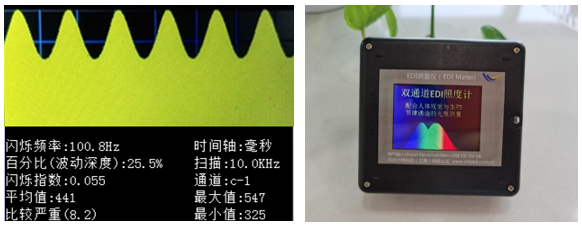

波動深度是本機測量的主要指標，下圖非常典型的頻閃波動波形，最后一欄評價頻閃的嚴重程度：本例為比較嚴重(8.2)。
其他參數說明：
頻閃指數：波動圖超出平均值的面積之和與總面積之比；
頻閃頻率：頻閃的頻率，當直流或接近直流時，頻率為0Hz;
掃描：實際是掃描頻率，掃描頻率范圍:5-200KHz；
通道：信號取樣通道，C0-C7，照度越高通道越小，采樣時間常數越小，通道小適于高頻測量，通道大高頻測量誤差會變大。
光譜/光度色度信息（可選）

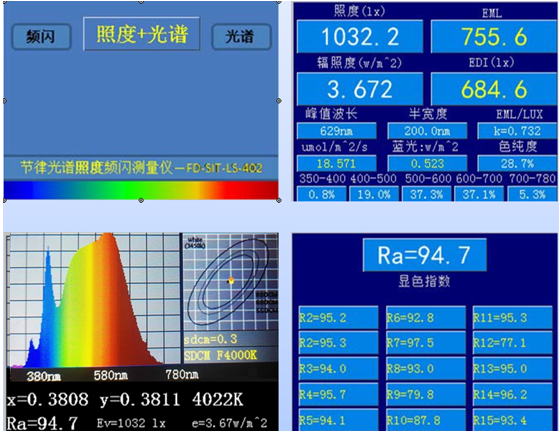

開機在首頁，按下右鍵，立即開始測 量目標的光譜值，左側的紅燈開始熄滅，設備開始匹配 測試參數，取樣，取樣完成，紅燈亮起，輸出光譜圖形，同時輸出顏色參數， 如左下圖。
查看詳細結果，按中間鍵，首先顯示右下圖，顯色指數Ra，R1-R15。再按中間鍵，切換到光譜能量統計和照度、輻照度、EML EDI值；PPFD是光量子密度圖中該數據為18.571 umol/m^2/S。藍光輻照度是根據IEC 62471:2006對藍光危害光譜加權函數與光譜能量分布卷積的結果。為了便于對光譜應用，給出個了UVA和100nm間隔的波長區間的能量分布百分比。
右鍵進入光譜測量模式，再按右鍵執行光譜測量，通過中間鍵查看詳細的測量結果左鍵退出光譜模式，回到主頁面。
節律光譜照度計的技術參數
1) 依據標準或文獻
* <CIE S 02 6/E:2018 CIE System for Metrology of Optical Radiation for ipRGC-Influenced Responses to Light>
*[The WELL Building Standard Q2 2020 version]
*團體標準：T/SIEATA000001-2020
*<中小學校教室照明質量分級評價 Ranking evaluation for classroom lighting quality in primary and middle schools >
*計算方法(Robert.Lucas等人)：
EML數值=Km∫Ee(λ). Nz(λ)dλ. ∫ V(λ)dλ/ ∫ Nz(λ)dλ
EML --視黑素等效勒克斯
Km --常數，明視覺最大光譜光視效能
V(λ) --明視覺光譜光視能函數
Ee(λ) --絕對光譜能量分布
Nz(λ) --黑視素光譜光視能函數
λ --光譜波長取值范圍：380-780nm
Melanopic EDI --視黑素等效日光（D65）照度
Melanopic EDI=EML×γ （γ為常數，γ=0.9063）
2) 測量方法：分光法
3) 測量參數
*EDI照度：
測量范圍 0.5-200 000 eml
重復性： ±0.5% FS
測量精度: ±5.0% FS
讀數分辨率: 0.1 eml
*明視覺照度：
測量范圍 0.5-200 000 lx
重復性： ±0.5% FS
測量精度: ±5.0% FS
讀數分辨率: 0.1 lx
*傾角測量:
測量范圍 0-180度
測量精度: ±1.5度
取值允許角度誤差： ±5度
*色彩測量
色坐標x,y重復性(A光源)： ±0.0005
測量精度: ± 0.002
色溫測量范圍 1600-100 000 K
顯色指數 ±1
分辨率 ±0.1
4) 電氣參數
*鋰電池規格18650, 額定電壓 3.7V,
容量2200mAh，認證UN38.3.
*充電要求：5 ±0.4V, 1.0-3.0A
mini USB-US
|
