最新版本號：
TechWiz LCD 2D [1.0.25.0730]

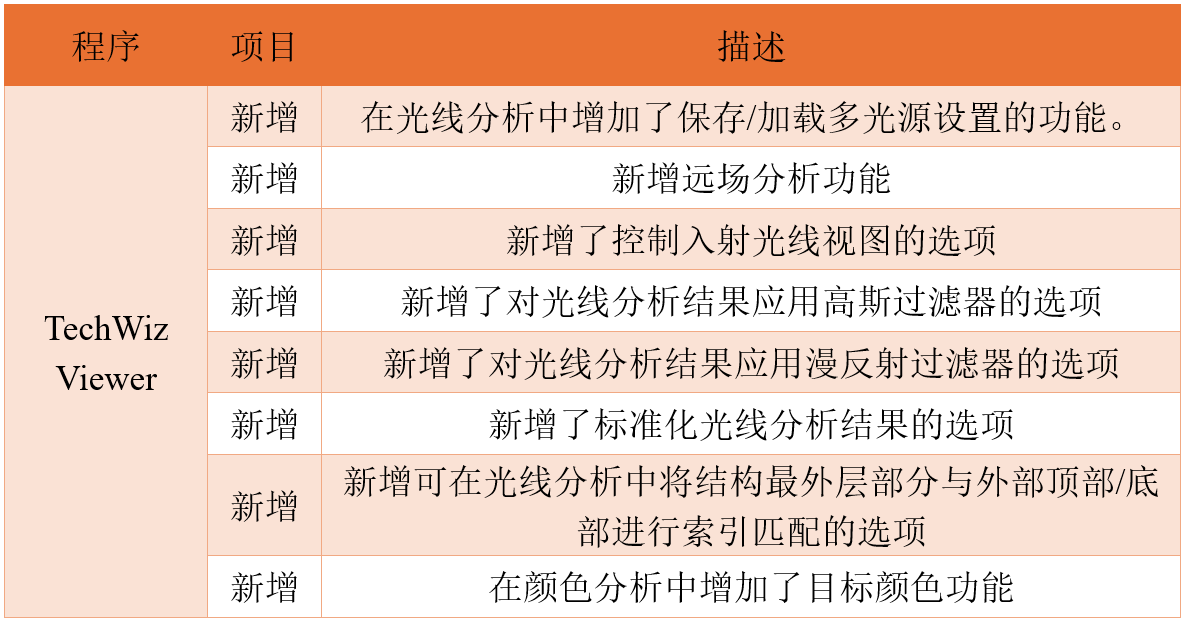

更新功能列表
更新功能詳細說明：
TechWiz Viewer更新內容
保存/加載功能（多光源）
Viewer / Ray / Ray Tracing / Light Source / Type - Multiple / Multi Light Source / ‘Save and Load’
可用于保存多光源設置或加載保存的多光源設置的功能。
保存為txt文件格式。

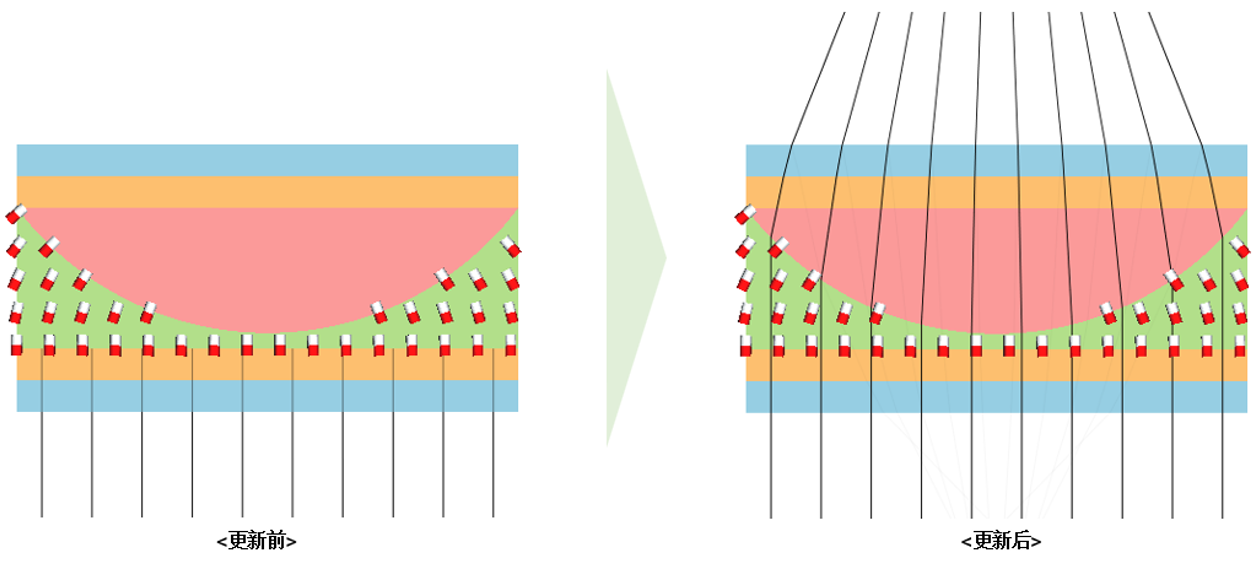

光線分析（Ray Analysis）
修正了當LC預傾斜角度為(θ, π) =（90˚，90˚）時無法進行射線分析的問題。
遠場分析（Far Field Analysis）
Viewer / Ray / Screen / ‘Far Field’
遠場分析用于將屏幕結果按角度（θ）解析為光強分布
（當從xy坐標系轉換到視角結果對應的角度（θ）坐標系時，可能產生強度失真）

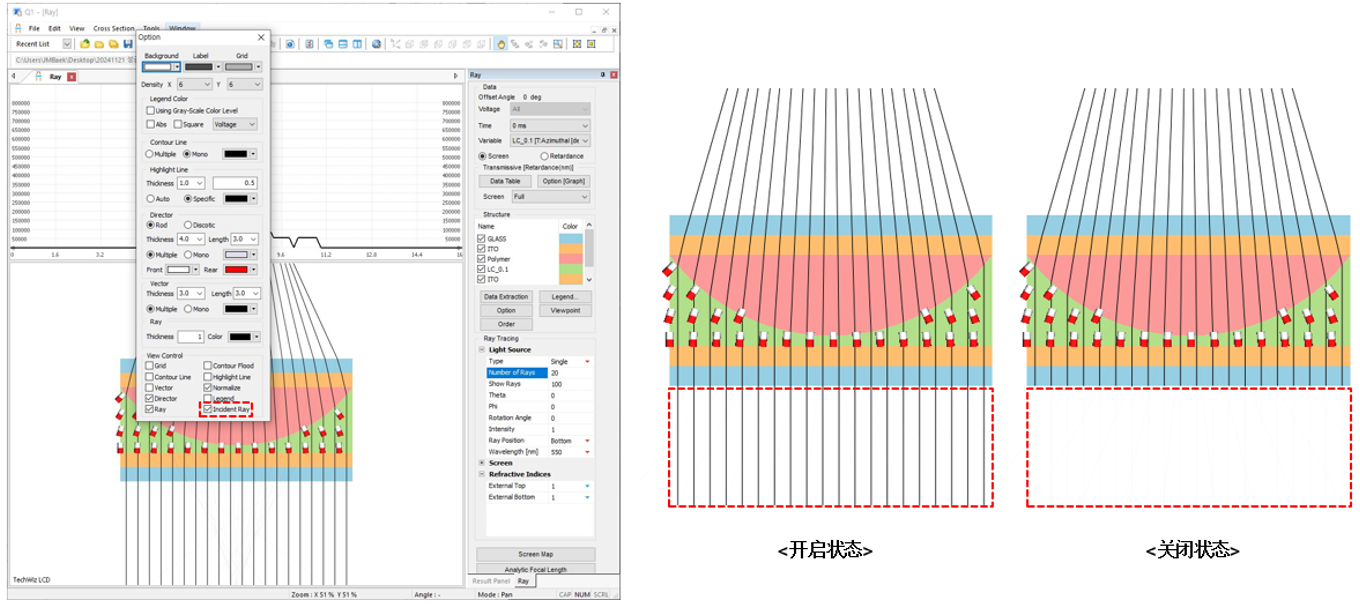

入射光線的視圖控制
Viewer / Ray / Structure / Option / ‘Incident Ray’
控制入射光線的顯示方式的選項。

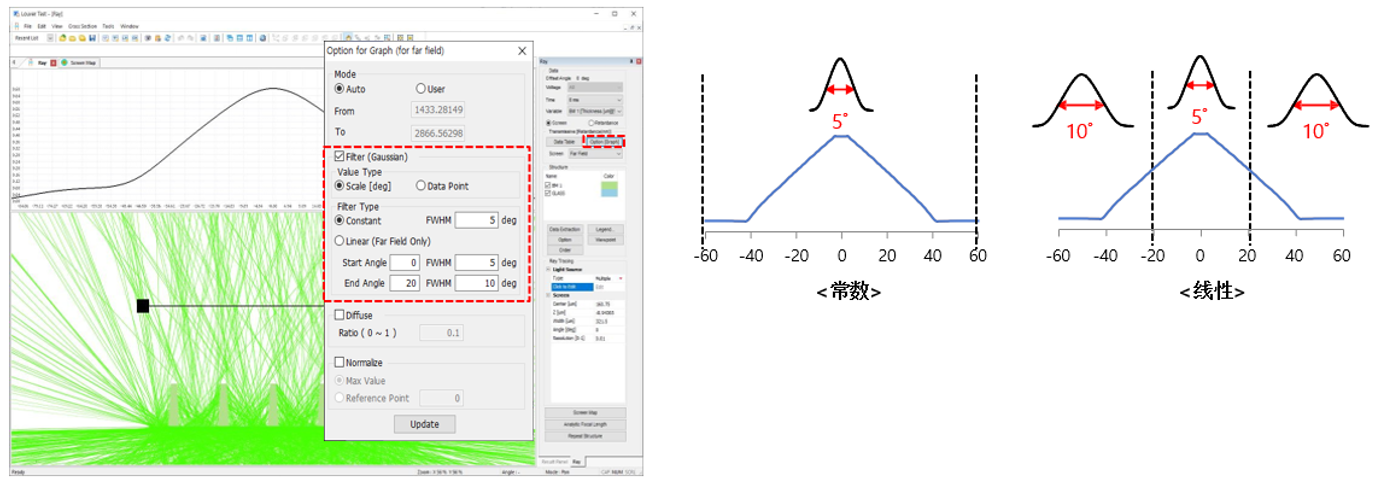

高斯濾波器（Gaussian Filter）
Viewer / Ray / Transmissive / Option [Graph] / ‘Filter (Gaussian)’
• 數值類型
-縮放：通過輸入要過濾的長度或角度來設置FWHM.
-點：通過輸入要過濾的范圍內的數據個數來設置FWHM.
• 濾波類型
-常數：在整個圖形范圍內應用具有設置的FWHM值的濾波器。
-線性（僅遠場）：FWHM值線性應用于“開始/結束角度”中指定的圖形范圍。

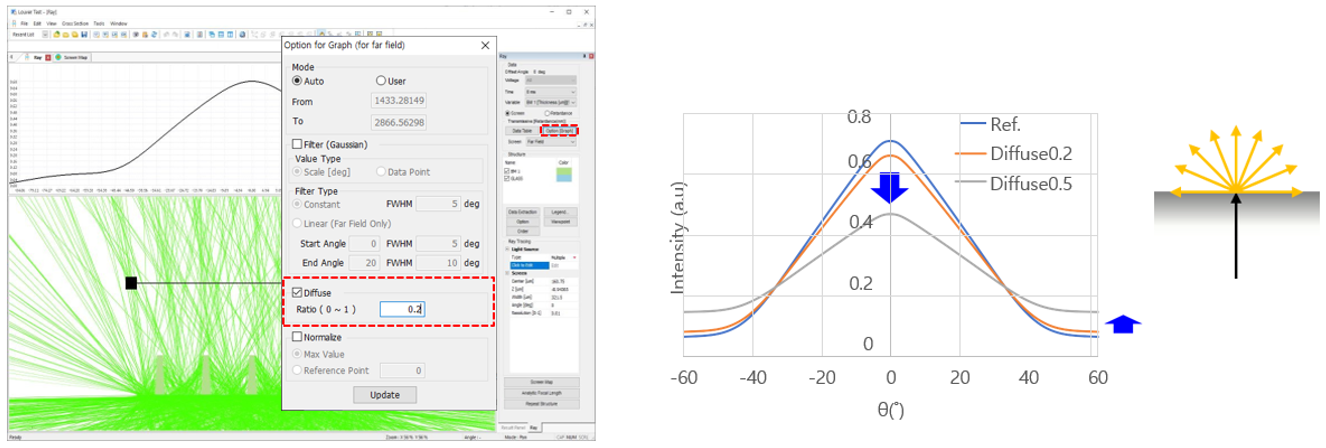

散射濾波器（Diffuse Filter）
Viewer / Ray / Transmissive / Option [Graph] / ‘Difuse’
• 比值（0 ~ 1）
-在射線分析時，按“比值”中輸入的比率散射光的函數。

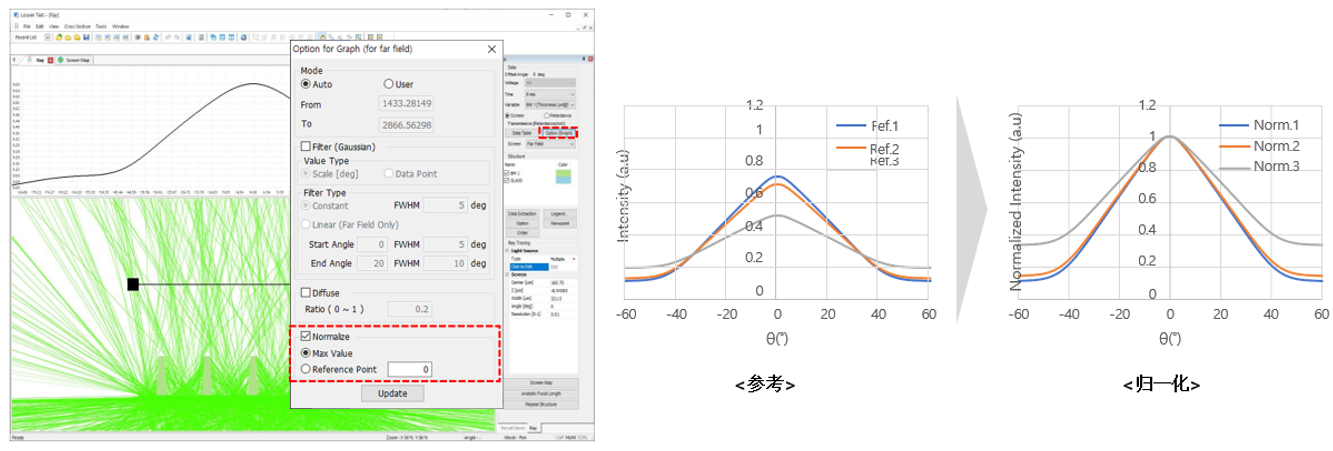

歸一化（Normalize）
Viewer / Ray / Transmissive / Option [Graph] / ‘Normalize’
可以根據最大值或特定點進行歸一化。
• 遠場分析
-它可以匹配襯底和折射率，并設置任意折射率。

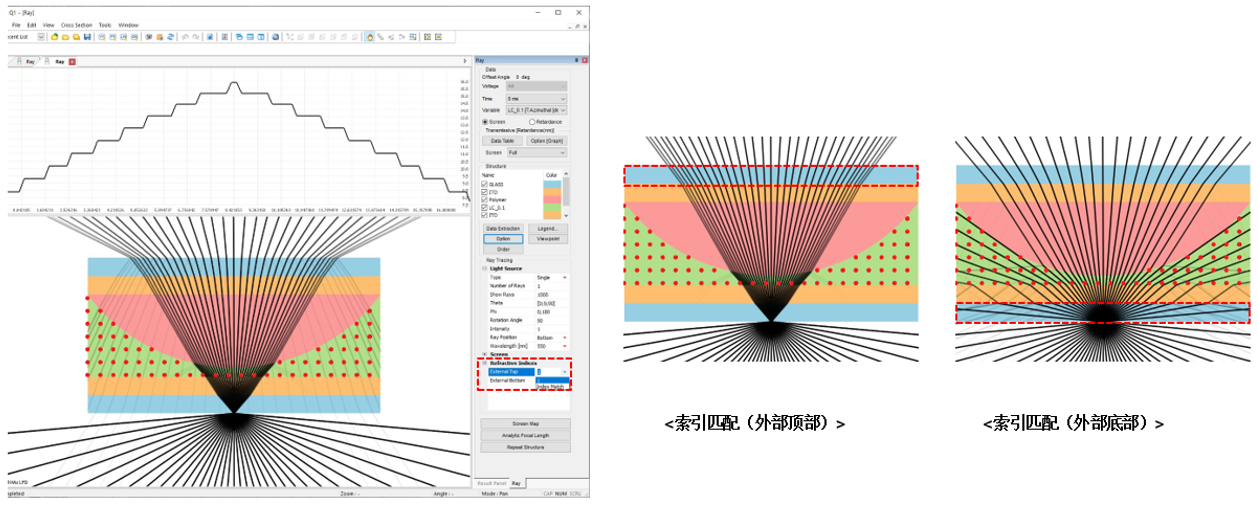

索引匹配（Index Matching）
Viewer / Ray / Ray Tracing / Refractive Indices / External Top & Bottom / ‘Index Matching’
• 遠場分析
-它可以匹配基底和折射率，并設置任意折射率。
目標顏色（Target Color）
Viewer / Color / Data Extraction / ‘Target Color’
目標顏色功能：篩選用戶自定義色域范圍內的變量
僅顯示"全部"點 - 展示符合所有選定色域條件的變量
僅顯示"任一"點 - 展示符合任意選定色域條件的變量
|
