OCAD應用：軸向位移型斷續變焦系統設計

所謂軸向位移型斷續變焦系統，其實就是連續變焦斷續化，類似連續變焦的結構形式利用系統內兩個活動組的軸向位移獲得兩個端點位置不同的系統焦距值。在設計時可以參照連續變焦的設計方法，不需要進行凸輪曲線設計，將連續變焦中的曲線運動簡化為直線運動即可，如右圖1。




圖1.軸向位移型變焦系統設計界面


軸向位移型斷續變焦系統也可以是三組元結構、四組元結構等多種形式。設計時都是借用機械補償式連續變焦系統設計方法設計。只是對連續變焦系統運動形式的簡化。

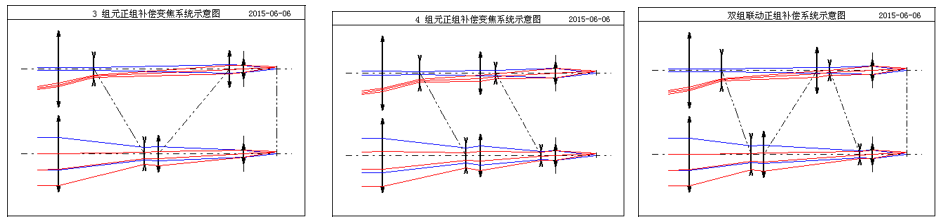

圖2.軸向位移型變焦系統結構示意圖
