其他工具的詳細描述請參閱LASCAD 手冊。
4. 激光腔特性分析工具
LASCAD包含幾種分析腔特性的工具，現在的這個例中會涉及到其中的一些。
4.1. 激光腔穩定性分析

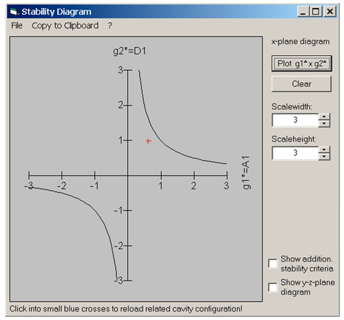

在如圖12所示的窗口中，可以看到在窗體標題下的“Show Stability Diagram”復選框。選定這個復選框就會打開如圖14所示的“Stability Diagram”窗口。
圖14
單擊“Plot”按鈕就可以顯示確切的諧振腔結構的穩定性。圖形中紅色的十字形符號所在的位置表示腔的穩定性。改變諸如反射鏡曲率半徑這樣的腔參數以后，再單擊“Plot”按鈕，將出現第二個十字形符號，它的位置表明了腔參數改變對腔穩定性的影響。重復前面的操作，可以畫出一系列的十字形符號，最后畫的這個總是紅色而以前的變成了藍色。腔的穩定性對泵浦功率的依賴關系是非常重要的，因此為了分析這種關系像在第3節中描述的那樣對泵浦功率進行調整。
選定“Show y-plane diagram”選項則顯示y平面的穩定圖。像g參數這樣的概念的定義請參閱LASCAD手冊的6.5 節。
4.2. 高斯橫模的分布以及與泵浦光分布的重疊顯示

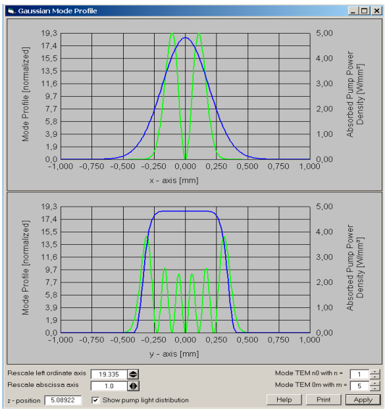

在如圖12中，可以看到緊靠在模式圖上方的“Show Mode Profile”的窗口有一個復選框，選定這個選項打開如圖15所示的“Mode Profile”窗口。
用鼠標單擊模式圖窗口（如圖1 所示）右邊垂直的紫紅色豎條，并將它拖動到模式圖中就能看到豎條所在位置的橫模高斯分布。
如果將豎條拖動到晶體所在的位置，不僅顯示模的分布還顯示泵浦光（藍線表示）與模的重疊。對高階模存在的情況，可以用窗口右下角的左右箭頭控制高階橫模的顯示。
泵浦光沿x軸和y軸方向的差別是由于在兩個方向上輸入的高斯指數不同（如圖3所示）。
4.3. 計算激光功率輸出

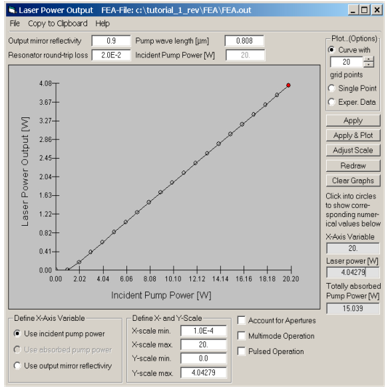

選定LASCAD主窗口菜單中的“Laser Power”命令，打開如圖16所示的“Laser Power Output”窗口。
作為入射泵浦功率的一個函數，輸出激光功率可以通過按下“Plot”按鈕開始計算。按下“Adjust Range”按鈕可以調整繪出曲線和坐標軸限制相適應。為了計算此圖，對熱透鏡效應作了線性調整，第3節的“Modifying cavity parameters”有對這個問題的相關描述。計算的點數可以通過窗口右上角的上下箭頭來改變。
圖15
選定對話框“Plot Mode”中的“Point”選項就可以畫出點圖。選定對話框“Definition of x-Axis Variable”的“Use output mirror reflectivity”選項可以畫出輸入功率與輸出鏡反射率的關系。
選定“Multimode Operation”按鈕可以畫出多模工作時的輸出功率。對這種情況，模的形狀是幾個橫模的疊加，它近似于一個平頂高斯光束，改變最高階橫模的階數可以改變平頂光束的寬度。當這樣調整時，最高階模寬度沿腔軸的變化也考慮進去了。
圖16
選定“Pulsed Operation”選項，輸入脈沖時間和頻率。其他的相關內容請參閱“指南2”。脈沖運轉可用矩形脈沖來近似，選中“Pulsed Operation”復選框可以輸入脈沖持續時間和重復頻率。
5. 光束傳輸代碼（BPM）
僅有拋物線近似和ABCD 代碼并不都能滿足應用。在有些情況，F(xiàn)EA結果可以作為波光傳輸代碼的輸入，這些代碼能以3D方式模擬傳輸波前與有熱畸變的高溫晶體的相互作用，且不使用拋物線近似。這里僅僅只是介紹在默認設置情況下如何啟動BPM代碼，更詳細的描述請參閱LASCAD使用手冊。

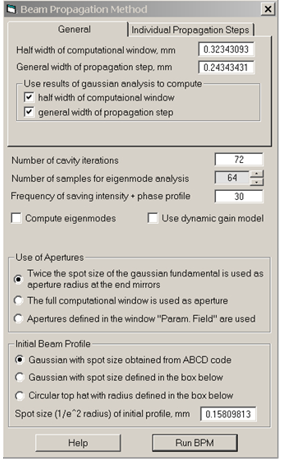

點擊LASCAD主窗口中的“BPM”選項中的“Run BPM”命令，在彈出的窗口中的輸入框也用來控制BPM代碼的執行。
圖17
圖18

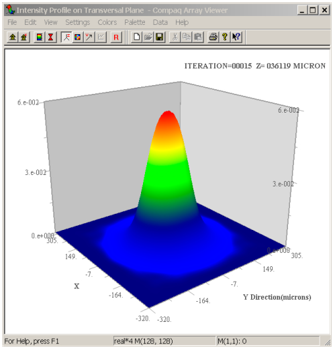

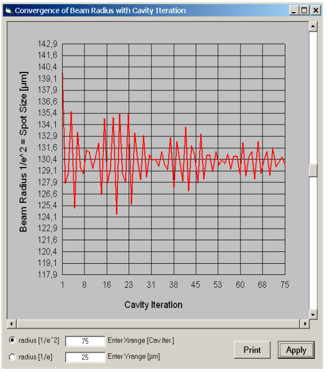

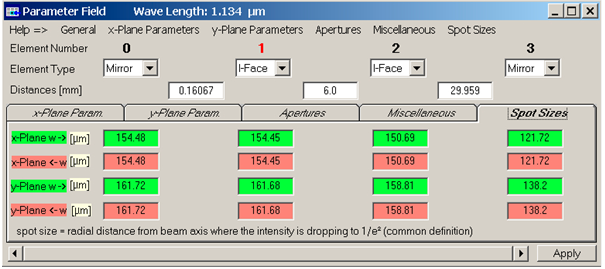

保持默認設置，單擊“Run BPM”按鈕運行BMP代碼。與BMP主窗口一起，有兩個圖形窗口打開。其中一個顯示反射鏡右端面的模分布，如圖18所示；另一個窗口顯示光束半徑的收斂性與腔迭代次數的增加的關系，如圖19所示。圖19所示的收斂性極限與圖12模式圖左邊放大所示的模光斑大小相當一致。
關于如何運行多模工作時的BPM代碼，請參閱指南2的詳細介紹。
圖19
